118
Inbetriebnahme
→
Um die Tasten und DIP-Schalter zu bedienen, bei
Version 1:
den Gehäusemantel
Version 2: die Klarsichthaube
abschrauben.
DIP-Schalter
Taste 2
Taste 1
LED 2
LED 1
Kommunikations-
schnittstelle
Version 1
Version 2
1 2 3 4
ON DIP
Taste 1
Taste 2
LED 1
LED 2
Kommunikationsschnittstelle

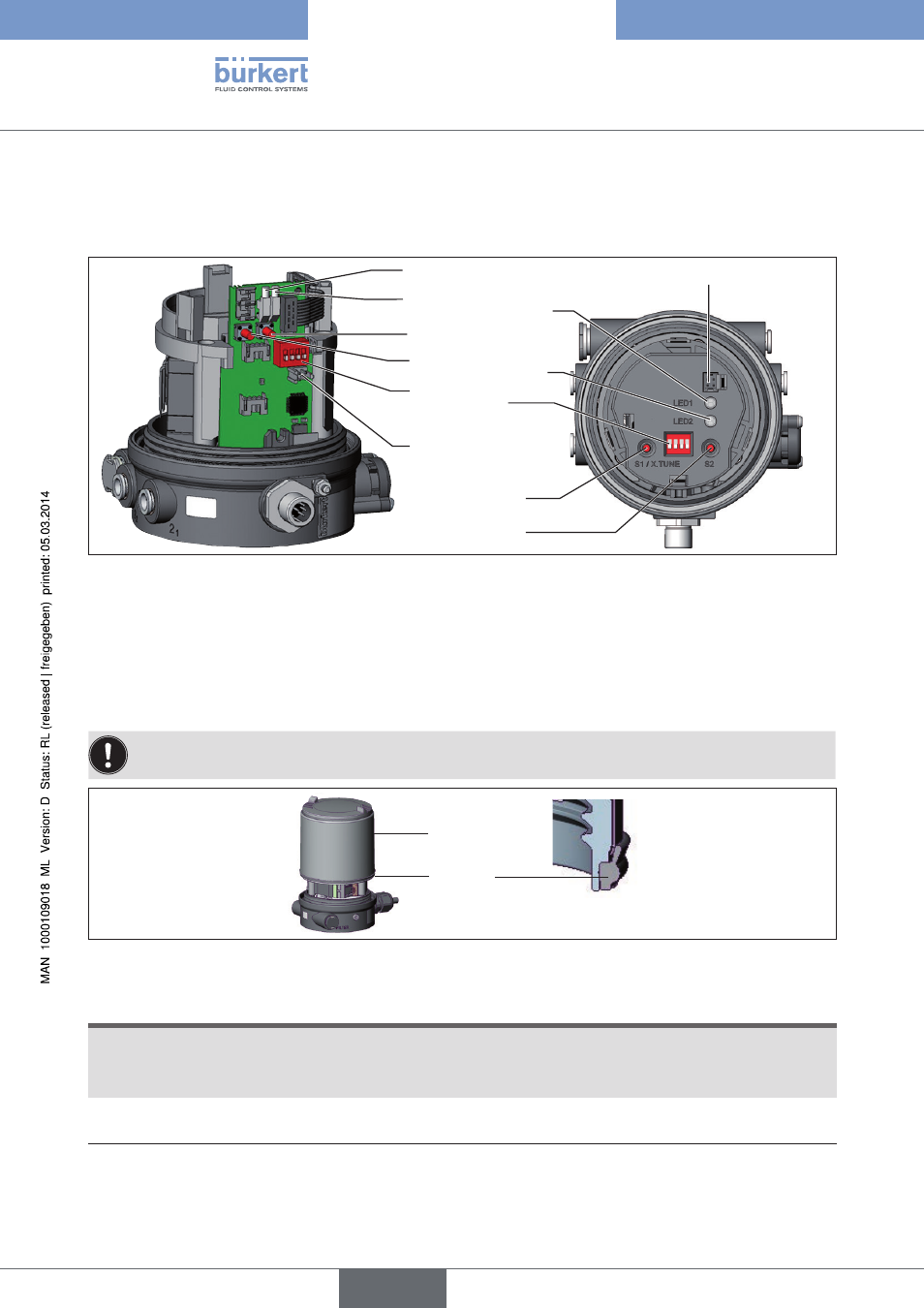

Bild 37: Automatische Anpassung X.TUNE
→
Starten der X.TUNE durch 5 s langes Drücken der Taste 1 20) .
Während der Durchführung der X.TUNE blinkt die LED 1 schnell (grün).
Ist die automatische Anpassung beendet, blinkt die LED 1 langsam (grün) 21) .
Die Änderungen werden automatisch nach erfolgreicher X.TUNE Funktion in den Speicher (EEPROM) übernommen.
Wichtig: Bei aktivierter X.TUNE ist eine Ansteuerung des Antriebs über die AS-Interface-Kommunikation
nicht möglich.
Dichtung
Gehäusemantel
Gehäuse-
mantel
Bild 38: Position Dichtung Gehäusemantel
→
Version 1: Die korrekte Position der Dichtung im Gehäusemantel prüfen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bzw. den Gehäusemantel bis auf Anschlag
einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674077 22) ).
20)
Starten der X.TUNE auch über Kommunikationssoftware möglich.
21)
bei Auftreten eines Fehlers leuchtet die LED 1 rot.
22)
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
