Descriptiondusystème
5.4.2. Caractéristiques
• Versions
pour actionneurs de vanne simple effet.
• Système de mesure de déplacement
Système de mesure de déplacement sans contact et donc sans usure.
• Electronique de commande par microprocesseur
pour le traitement des signaux, la régulation et la commande des vannes.
• Module de commande
La commande de l'appareil se fait à l'aide de 2 touches et d'un interrupteur DIP à 4 pôles. 2 LED bicolores
permettent l'affichage de différents états d'appareil.
• Système de réglage
Le système de réglage comprend 2 électrovannes. Une vanne sert à l'alimentation en air et une autre à l'échap-
pement de l'actionneur pneumatique. Les électrovannes fonctionnent selon le principe de la bascule et sont
commandées à l'aide du régulateur avec une tension MIL (PWM). Ceci permet d'obtenir une plus grande flexi-
bilité en ce qui concerne le volume de l'actionneur et la vitesse de réglage. Le diamètre nominal de la version à
effet direct est DN 0,6. Avec les actionneurs pneumatiques plus grands, les électrovannes sont dotées d'ampli-
ficateurs à diaphragme (DN 2,5) pour augmenter le débit maximal et ainsi améliorer la dynamique.
• Message de retour de position (en option)
La position de la vanne peut être transmise à l'API via une sortie analogique 0/4-20 mA.
• Entrée binaire
Lorsqu'une tension > 10 V est appliquée, SAFE POSITION est activé, c'est-à-dire que la vanne est amenée en
position de sécurité (réglage en usine pouvant être modifiée avec le logiciel de communication).

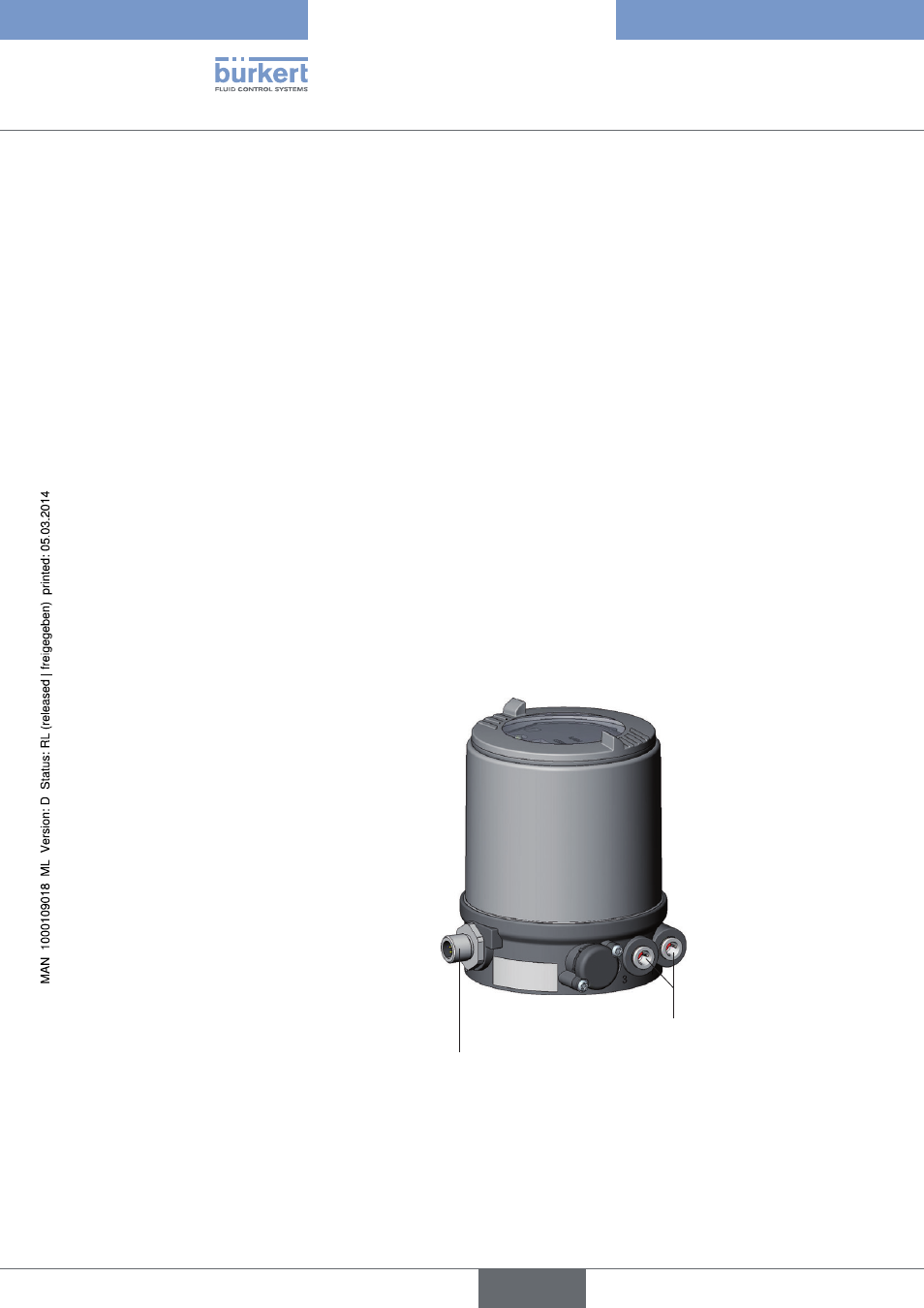

• Interfaces pneumatiques
Raccordements 1/4" avec différentes formes
de filetage (G, NPT)
raccord de flexible enfichable
• Interfaces électriques
Connecteur rond ou passe-câbles
Interface pneumatique
Interface électrique
• Corps
Le corps du positionneur est protégé d'une pression intérieure trop élevée, par ex. causée par des fuites, par un
limiteur de pression.
• Interface de communication
Pour la configuration et le paramétrage.
