Démontage
2. Raccordement électrique
DANGER !
Risque de blessures par la tension électrique.
• Avant d’intervenir dans l’appareil ou l’installation, coupez la tension et empêchez toute remise sous tension
par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité.
Connecteur rond :
→
Desserrer le connecteur rond.
Presse-étoupe :
→
Ouvrir le positionneur tout en dévissant l’enveloppe du corps en tournant vers la gauche.
→
Desserrer les bornes vissées et enlever les câbles.
→
Fermer le positionneur.
3. Raccordement mécanique
→
Desserrer le vis de fixation.
→
Enlever le positionneur vers le haut.
Raccord
pneumatique
Positionneur
Actionneur
Vis de fixation
(2x)
Raccord pneu-
matique par
l’actionneur
Actionneur
Raccordement
électrique
connecteur
rond
Séries 21xx Séries 20xx

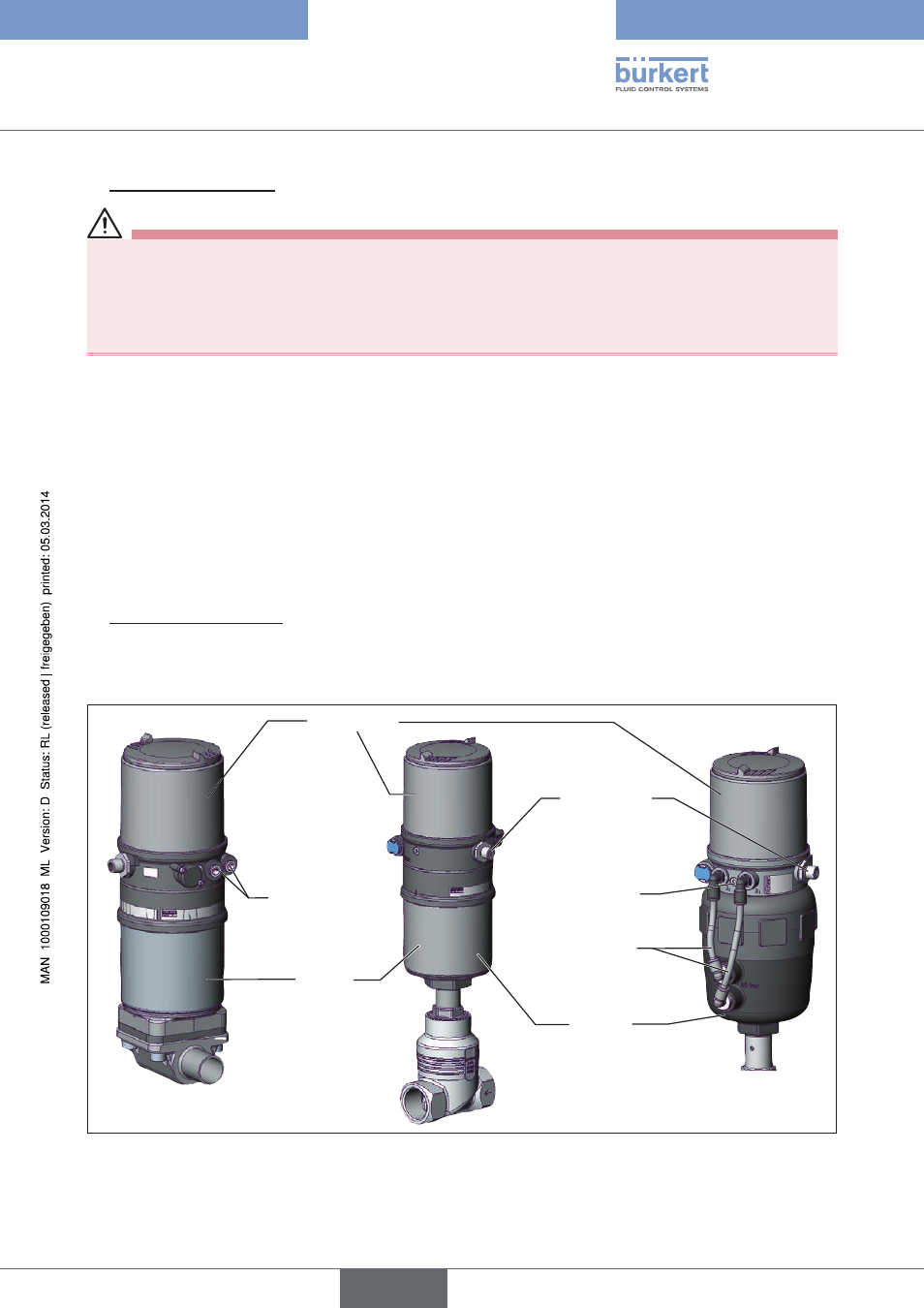

Figure 42 : Démontage du positionneur
Type 8694
