88
Bedien-undAnzeigeelemente
7. BEDIEN- UND ANZEIGEELEMENTE
Das folgende Kapitel beschreibt die Betriebszustände, sowie die Bedien- und Anzeigeelemente des Positioners.
Weitere Informationen zur Bedienung des Positioners finden Sie im Kapitel „12. Inbetriebnahme“.
7.1. Betriebszustand
AUTOMATIK (AUTO)
Im Betriebszustand AUTOMATIK wird der normale Reglerbetrieb ausgeführt und überwacht.
→ LED 1 blinkt grün.
HAND
Im Betriebszustand HAND kann das Ventil manuell über die Tasten auf- oder zugefahren werden.
→ LED 1 blinkt rot / grün im Wechsel.
Über den DIP-Schalter 4 kann zwischen den beiden Betriebszuständen AUTOMATIK und HAND gewechselt werden.
ON DIP
1 2 3 4
7.2. Bedien- und Anzeigeelemente des Positioners
DIP-Schalter
Taste 2
Taste 1
LED 2 LED 1
Kommunikations-
schnittstelle
Version 1 Version 2
1 2 3 4
ON DIP
Taste 1
Taste 2
LED 1
LED 2
Kommunikations-
schnittstelle

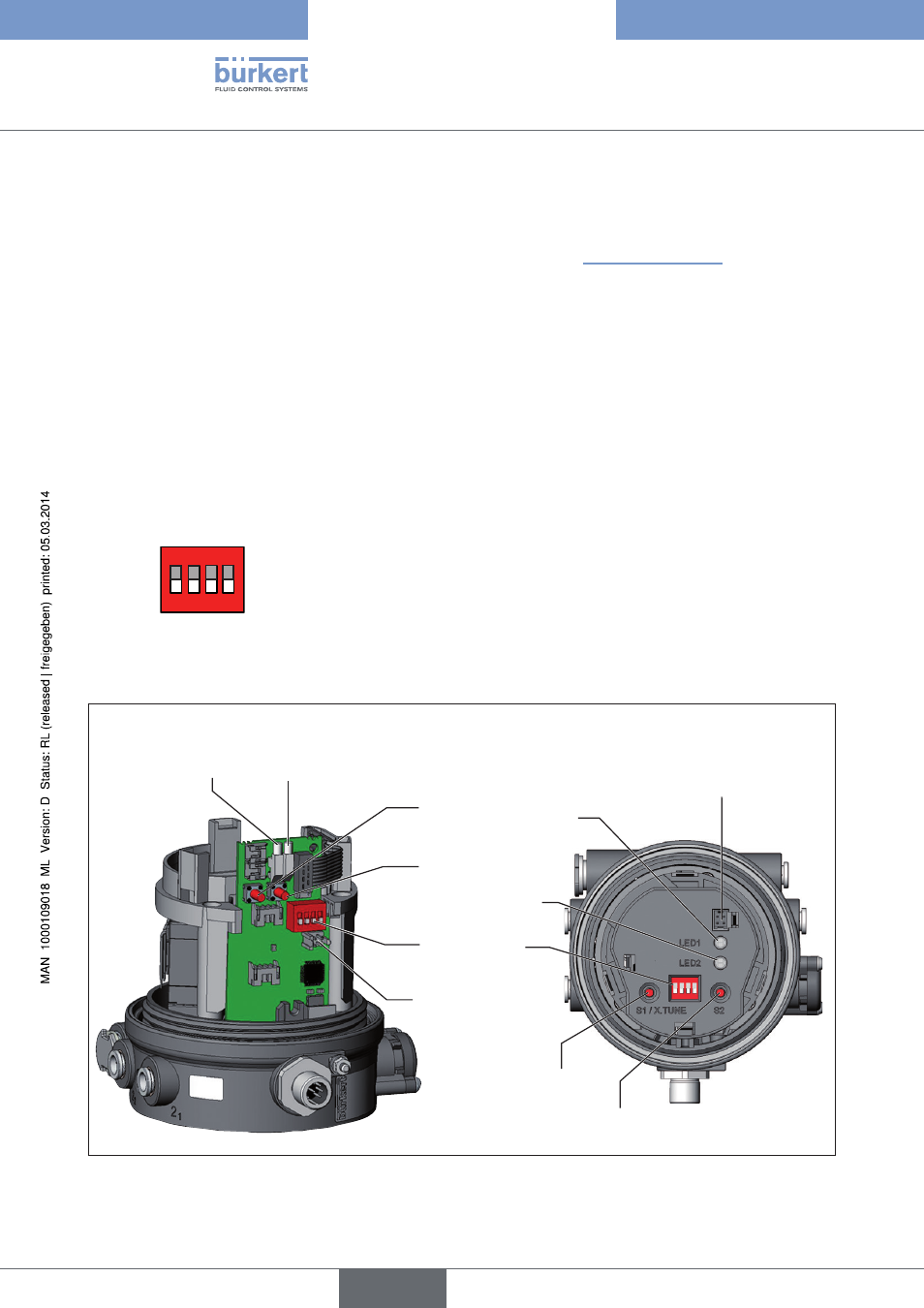

Bild 8: Beschreibung Bedienelemente
Typ 8694
deutsch
