Bedien-undAnzeigeelemente
7.3. Belegung der Tasten
Die Belegung der 2 Tasten sind je nach Betriebszustand (AUTOMATIK / HAND) unterschiedlich.
Die Beschreibung der Betriebszustände (AUTOMATIK / HAND) finden Sie im Kapitel„7.1. Betriebszustand“.
Taste 2
Taste 1
Taste 1 Taste 2
Version 1 Version 2

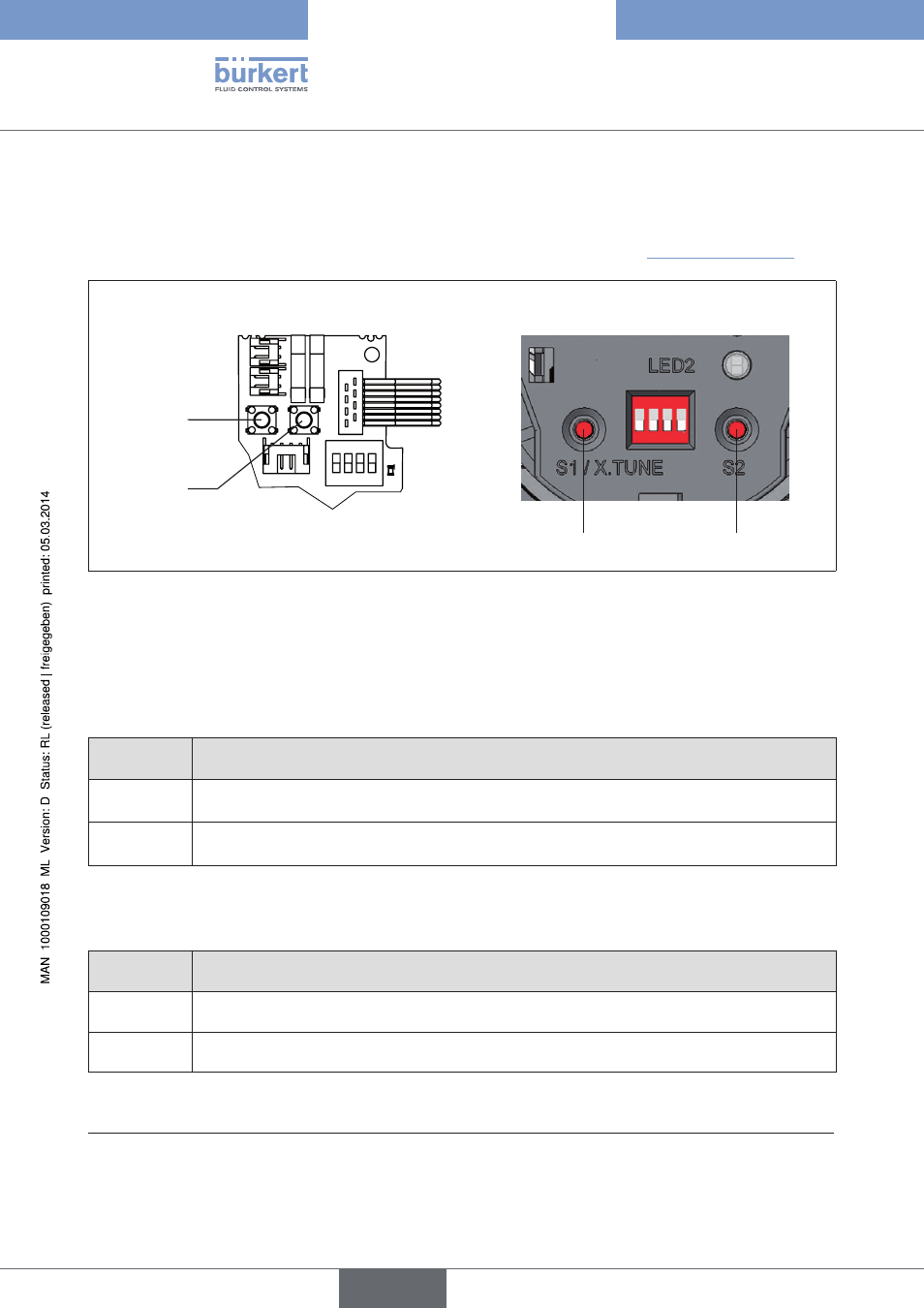

Bild 10: Beschreibung Tasten
→
Um die Tasten zu bedienen, bei
Version 1:
den Gehäusemantel
Version 2: die Klarsichthaube
abschrauben.
Betriebszustand HAND (DIP-Schalter 4 auf ON):
Taste Funktion
1
Belüften 7)
(manuelles Auf- / Zufahren des Antriebs) 8)
2
Entlüften 7)
(manuelles Auf- / Zufahren des Antriebs) 8)
Tabelle 6: Tastenbelegung Betriebszustand HAND
Betriebszustand AUTOMATIK (DIP-Schalter 4 auf OFF):
Taste Funktion
1 durch 5 Sekunden langes Drücken startet die Funktion X.TUNE
2 -
Tabelle 7: Tastenbelegung Betriebszustand AUTOMATIK
7)
ohne Funktion, wenn über die Kommunikationssoftware der Binäreingang mit Funktion „Hand-Auto-Umschaltung“
aktiviert wurde.
8)
abhängig von der Wirkungsweise des Antriebs.
