129
Demontage
2. Elektrische Verbindungen
GEFAHR!
Verletzungsgefahr durch elektrische Spannung!
• Vor Eingriffen in das Gerät oder in die Anlage die Spannung abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
Rundsteckverbinder:
→
Rundstecker lösen.
Kabeldurchführung:
→
Positioner öffnen: Gehäusemantel gegen den Uhrzeigersinn aufschrauben.
→
Schraubklemmen lösen und Kabel herausziehen.
→
Gehäuse schließen.
3. Mechanische Verbindungen
→
Befestigungsschrauben lösen.
→
Positioner nach oben abziehen.
Pneumatischer
Anschluss
Positioner
Antrieb
Befestigungs-
schraube (2x)
Pneumatische
Verbindung
zum Antrieb
Antrieb
Elektrischer
Anschluss
Rundsteck-
verbinder
Reihe 21xx Reihe 20xx

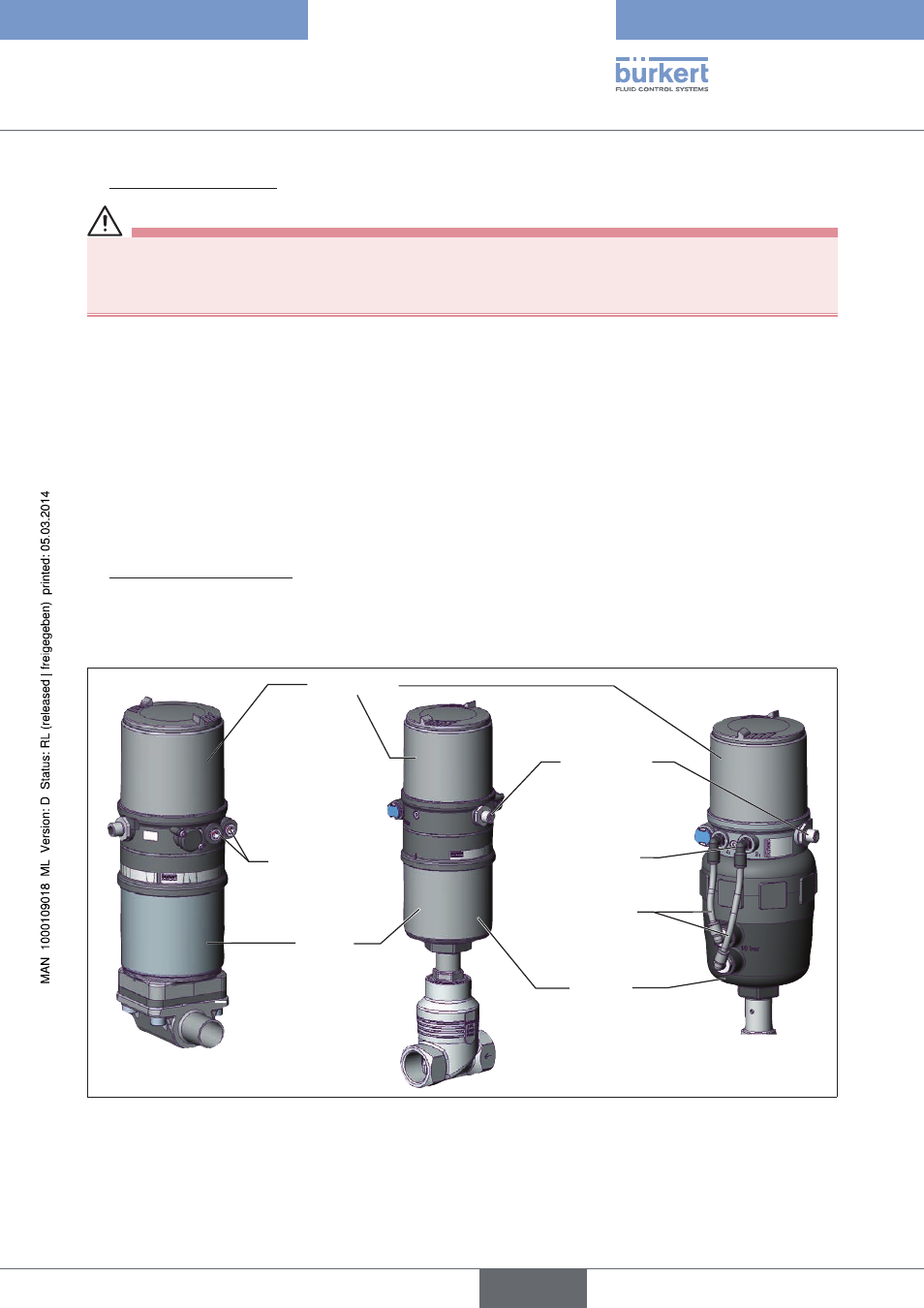

Bild 42: Demontage Positioner
Typ 8694
deutsch
