110
ElektrischeInstallation24VDC
10.3. Elektrische Installation mit Kabelverschraubung
GEFAHR!
Verletzungsgefahr durch elektrische Spannung!
• Vor Eingriffen in das Gerät oder in die Anlage die Spannung abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
10.3.1. Bezeichnung der Schraubklemmen
1
2 16)
3 16)
4
5
6
7

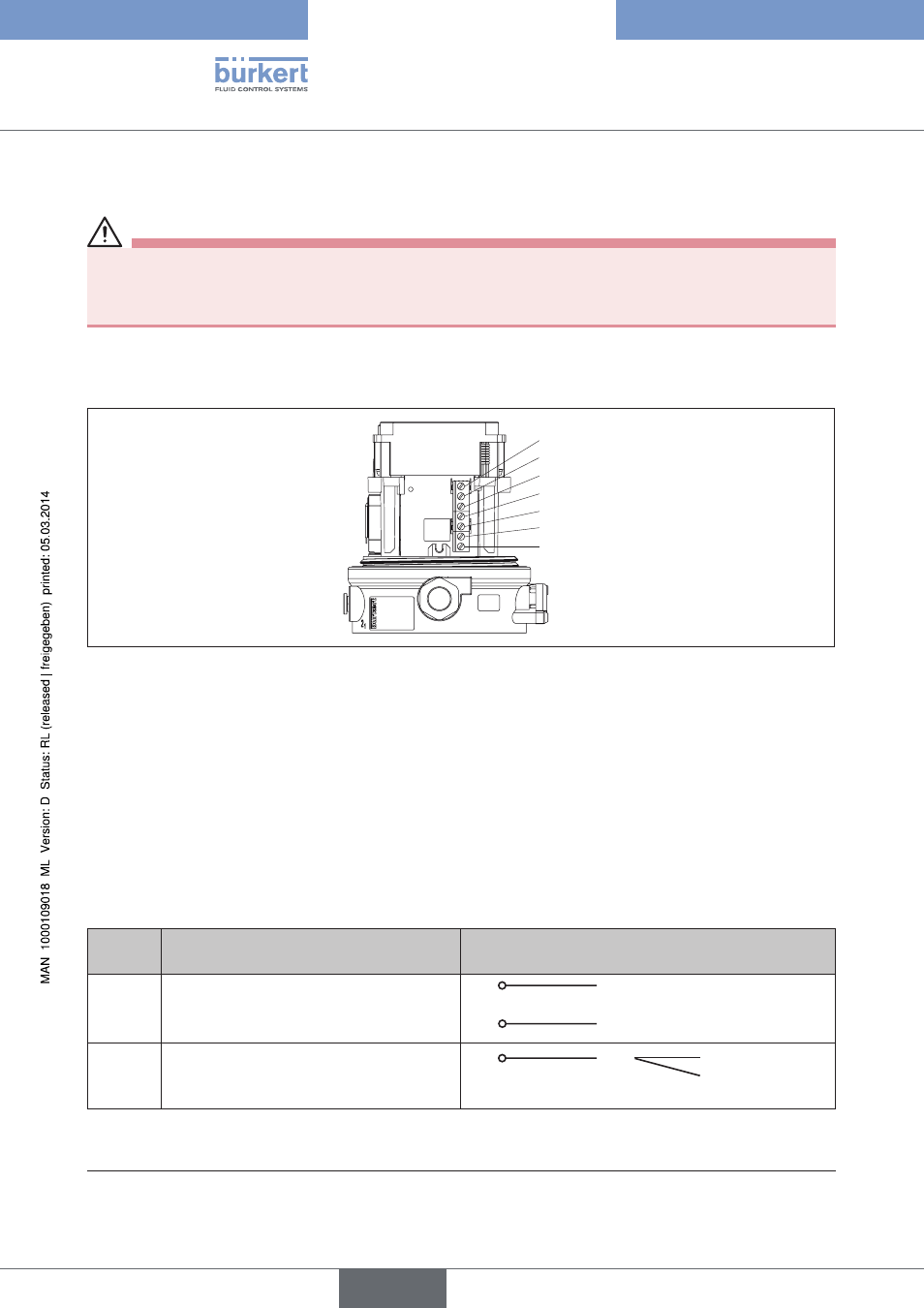

Bild 29: Anschluss Schraubklemmen
10.3.2. Anschluss des Positioners Typ 8694
→
Durch Herausdrehen des Gehäusemantels (Edelstahl) werden die Schraubklemmen zugänglich.
→
Die Kabel durch die Kabelverschraubung schieben.
→
Den Positioner entsprechend den folgenden Tabellen anschließen:
Eingangssignale der Leitstelle (z. B. SPS)
Klemme Belegung äußere Beschaltung
4
5 Sollwert +
Sollwert GND
4
5 GND
+ (0/4 ... 20 mA)
1
Binäreingang +
1 + 0 ... 5 V (log. 0)
10 ... 30 V (log. 1)
bezogen auf Klemme 7 (GND)
Tabelle 18: Belegung Schraubklemmen - Eingangssignale der Leitstelle - Kabelverschraubung
16)
nur Option
