164
Montage
Élément de guidage
Joint torique
Rallonge de tige
Support de rouleau presseur
Tige de
commande
Tige (actionneur)

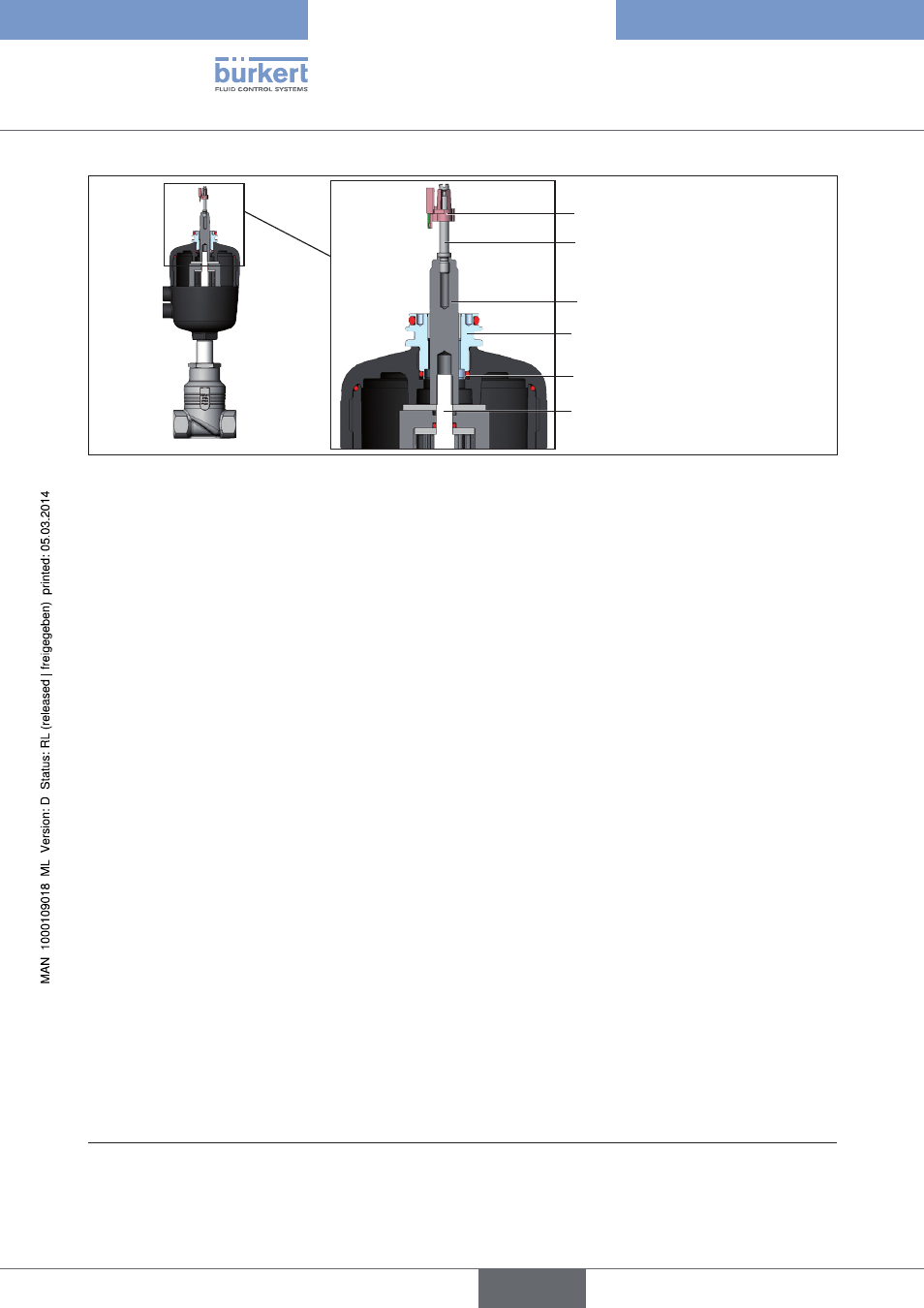

Figure 20 : Montage de la tige de commande (2), séries 26xx et 27xx
→
Enfoncer le joint torique vers le bas dans le couvercle de l'actionneur.
→
Taille d'actionneur 125 et supérieure à grand débit d'air :
démonter la rallonge de tige disponible et la remplacer par une neuve. Pour ce faire, appliquer un peu de frein-
filet (Loctite 290) dans l'alésage de la rallonge de tige.
→
Visser l’élément de guidage dans le couvercle de l'actionneur à l'aide d'une clй а ergots 13)
(couple de serrage : 8,0 Nm).
→
Pour assurer le blocage de la tige de commande, appliquer un peu de frein-filet (Loctite 290) au filet de la
tige de commande.
→
Visser la tige de commande sur la rallonge de tige. A cet effet, une fente est présente sur le dessus de la tige
(couple de serrage maximal : 1 Nm).
→
Glisser le support de rouleau presseur sur la tige de commande jusqu'à ce qu'il s'engage.
13)
Pivot Ø : 3 mm ; écartement du pivot : 23,5 mm
Type 8694
français
