190

Maintenance

15.2. Service sur le filtre d'amenée d'air

DANGER !

Risque de blessures dы а la présence de haute pression dans l'installation.

• Avant de desserrer les conduites et les vannes, coupez la pression et assurez l'échappement de l'air des conduites.

L'air de l’air de pilotage est filtré afin de protéger les électrovannes internes et l'actionneur.

Le sens de débit du filtre d'amenée d'air à l'état monté est de l'intérieur vers l'extérieur à travers la gaze métallique.

Filtre d‘amenée d‘air

Raccord enfichable rapide

Joint torique

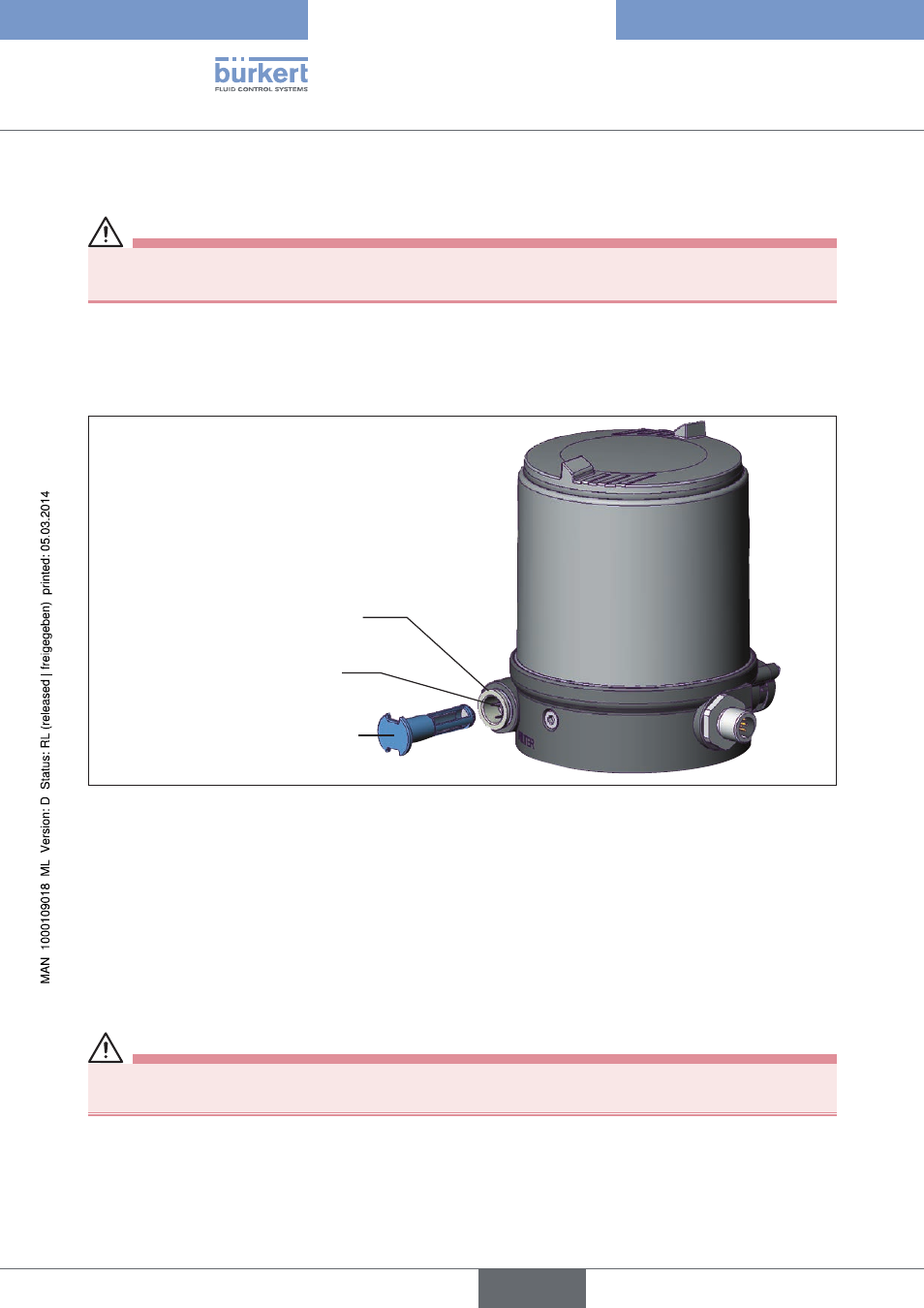

Figure 41 :

Service sur le filtre d'amenée d'air

Procédure à suivre :

Déverrouiller le raccord enfichable rapide en enfonçant la pièce de maintien et retirer le filtre d'amenée d'air
(éventuellement à l'aide d'un outil approprié entre les évidements dans la tête du filtre).

Nettoyer le filtre ou le remplacer si nécessaire.

Contrôler le joint torique interne et le nettoyer si nécessaire.

Placer le filtre d'amenée d'air dans le raccord enfichable rapide jusqu'en butée.

DANGER !

Risque de blessures dы а un montage non conforme.

• Veillez au montage correct du filtre d'amenée d'air.

Contrôler la bonne assise du filtre d'amenée d'air.

Type 8694

français
