173
Installationélectrique24VDC
10.2.2. Raccordement du positionneur type 8694
→
Raccorder les broches conformément à la version (options) du positionneur.

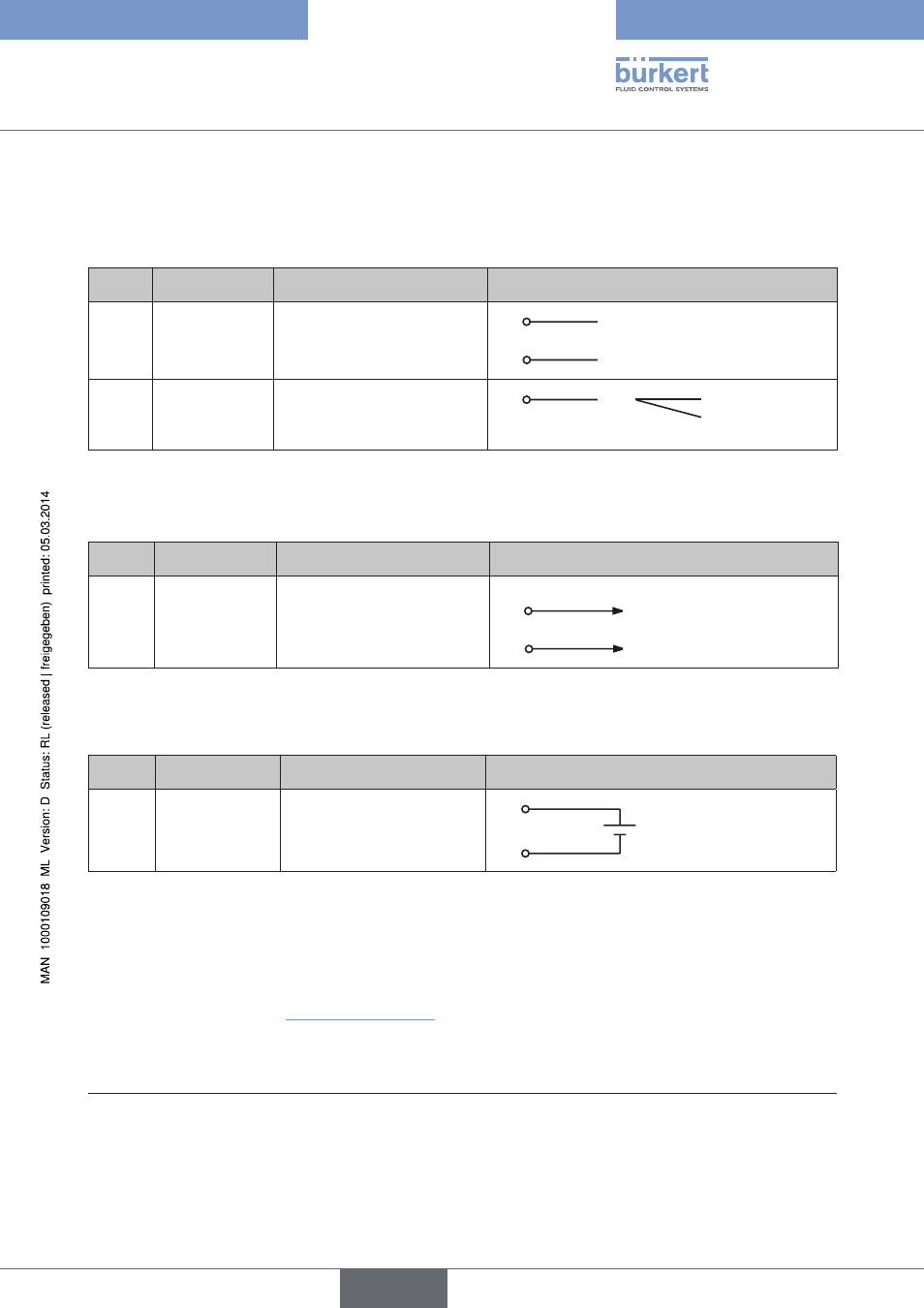

Signaux d'entrée du poste de commande (par ex. API) – connecteur rond M12 x 1, 8 pôles
Broche Couleur de fil 15) Affectation Câblage externe / niveau de signal
1
2
blanc
brun
Valeur de consigne +
(0/4 ... 20 mA)
Valeur de consigne GND
1
2 GND
+ (0/4 ... 20 mA)
5
6
gris
rose Entrée binaire +
Entrée binaire GND
5 + 0 ... 5 V (log. 0)
10 ... 30 V (log. 1)
identique à la broche 3 (GND)
Tableau 15 : Affectation des broches ; signaux d'entrée du poste de commande - connecteur rond M12 x 1, 8 pôles
Signaux de sortie vers le poste de commande (par ex. API) - conducteur rond M12 x 1, 8 pôles
(nécessaire uniquement avec l'option sortie analogique)
Broche Couleur de fil 15) Affectation Câblage externe / niveau de signal
8
7
rouge
bleu
Message de retour de
position + analogique
Message de retour de
position GND analogique
8
7 GND
+ (0/4 ... 20 mA)
Tableau 16 : Affectation des broches ; signaux de sortie vers le poste de commande - connecteur rond M12 x 1, 8 pôles
Tension d’alimentation (connecteur rond M 12 x 1, 8 pôles)
Broche Couleur de fil 15) Affectation Câblage externe
4
3
jaune
vert
+ 24 V
GND
4
3
24 V DC ± 10 %
ondulation résiduelle
maxi 10 %
Tableau 17 : Affectation des broches ; tension d’alimentation (connecteur rond M12 x 1, 8 pôles)
Après application de la tension d'alimentation, le positionneur est en marche.
→
Effectuer les réglages de base nécessaires et déclencher l'adaptation automatique du positionneur comme
cela est décrit au chapitre « 12. Mise en service ».
15)
Les couleurs indiquées se rapportent aux câbles de raccordement disponibles en tant qu’accessoires
(919061)
Type 8694
français
