104
Montage
Antriebs-
modul
Schlüsselkontur
Sechskant
Nippel
mit Sechskantkontur ohne Sechskantkontur
Nippel

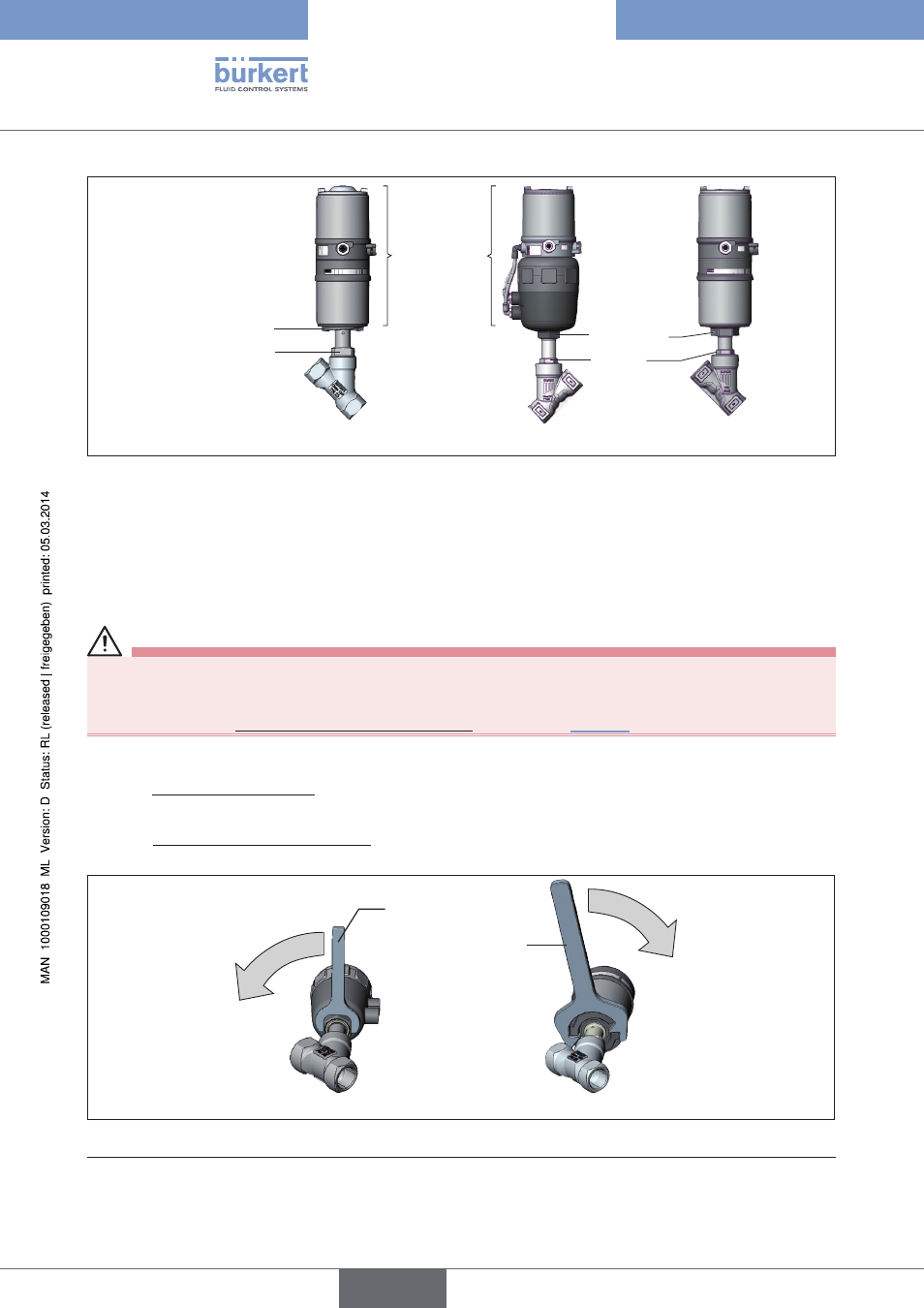

Bild 24: Drehen des Antriebsmoduls
→
An der Schlüsselfläche des Nippels mit passendem Gabelschlüssel gegenhalten.
→
Antriebsmodule ohne Sechskantkontur:
Spezialschlüssel
14) genau in die Schlüsselkontur an der Unterseite des Antriebs einpassen.
→
Antriebsmodule mit Sechskantkontur:
Passender Gabelschlüssel am Sechskant des Antriebs ansetzen.
WARNUNG!
Verletzungsgefahr durch Mediumsaustritt und Druckentladung!
Bei falscher Drehrichtung kann sich die Gehäuseschnittstelle lösen.
• Das Antriebsmodul nur im vorgegebenen Richtungssinn drehen (siehe „Bild 25“) !
→
Antriebsmodule ohne Sechskantkontur:
Durch Drehen im Uhrzeigersinn (von unten gesehen) das Antriebsmodul in die gewünschte Position bringen.
→
Antriebsmodule mit Sechskantkontur:
Durch Drehen gegen den Uhrzeigersinn (von unten gesehen) das Antriebsmodul in die gewünschte Position
bringen.
Spezialschlüssel
Gabelschlüssel
ohne Sechskantkontur mit Sechskantkontur
Bild 25: Drehen mit Spezialschlüssel / Gabelschlüssel
14)
Der Spezialschlüssel (665702) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
