97
Montage
O-Ring
Spindelverlängerung
Führungselement
Antriebsdeckel
Nutring
Puckhalter
Schaltspindel
10
max. 5 Nm
max. 1 Nm

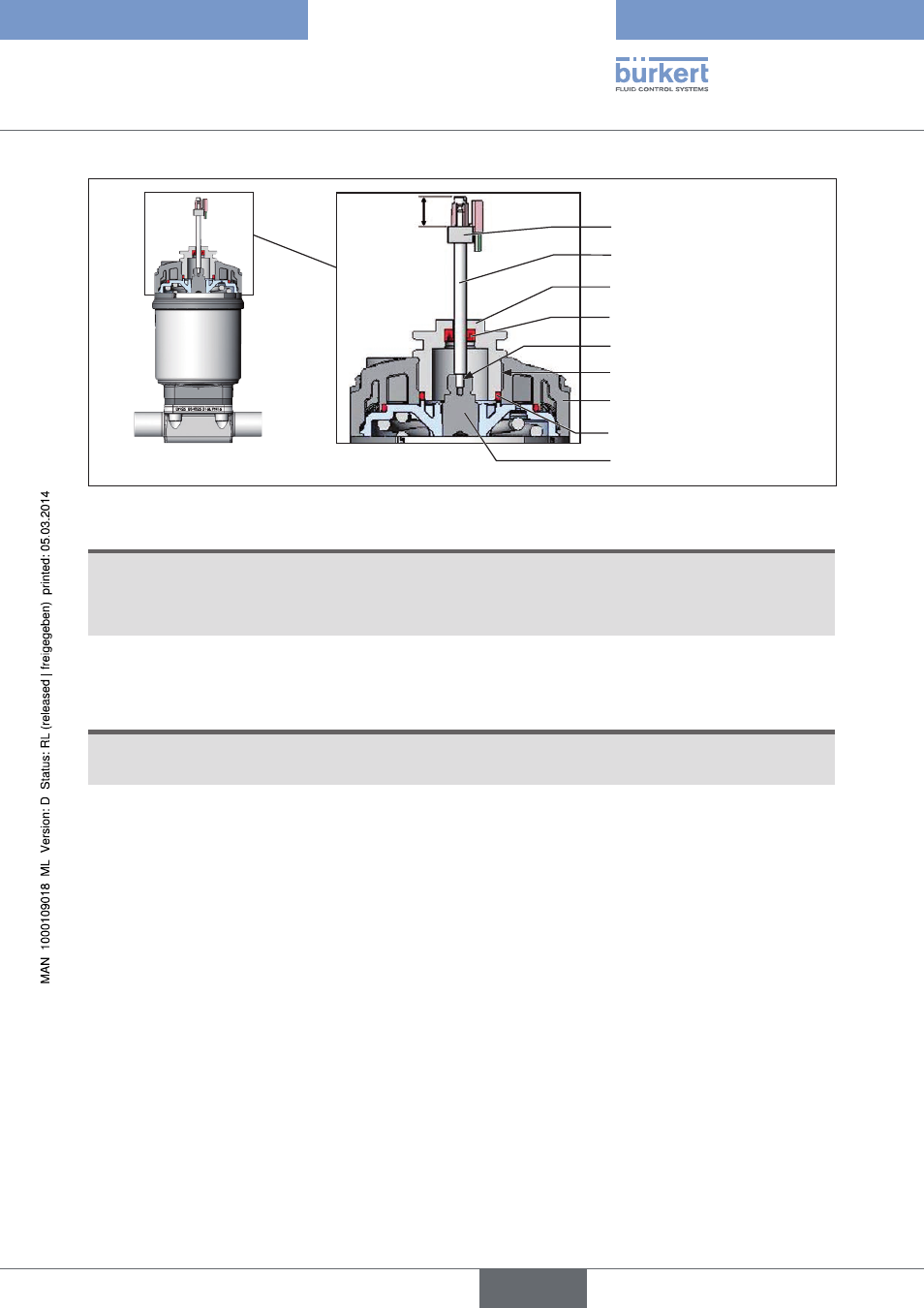

Bild 15: Montage der Schaltspindel (2), Reihe 2103, 2300 und 2301
HINWEIS!
Unsachgemäße Montage kann den Nutring im Führungselement beschädigen!
Der Nutring ist im Führungselement schon vormontiert und muss im Hinterschnitt „eingerastet“ sein.
• Bei Montage der Schaltspindel den Nutring nicht beschädigen.
→
Die Schaltspindel durch das Führungselement schieben.
HINWEIS!
Schraubensicherungslack kann den Nutring kontaminieren!
• Kein Schraubensicherungslack auf die Schaltspindel auftragen.
→
Zur Sicherung der Schaltspindel etwas Schraubensicherungslack (Loctite 290) in die Gewindebohrung der
Spindelverlängerung im Antrieb einbringen.
→
Die korrekte Position des O-Rings prüfen.
→
Das Führungselement mit dem Antriebsdeckel verschrauben (maximales Drehmoment: 5 Nm).
→
Schaltspindel auf die Spindelverlängerung schrauben. Dazu ist an der Oberseite ein Schlitz angebracht (maxi-
males Drehmoment: 1 Nm).
→
Puckhalter auf die Schaltspindel aufschieben und einrasten.
Typ 8694
deutsch
