AS-Interface-Installation
11.6. Elektrische Installation AS-Interface
11.6.1. Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch elektrische Spannung!
• Vor Eingriffen in das System die Spannung abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation!
• Die Installation darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf gewährleisten.

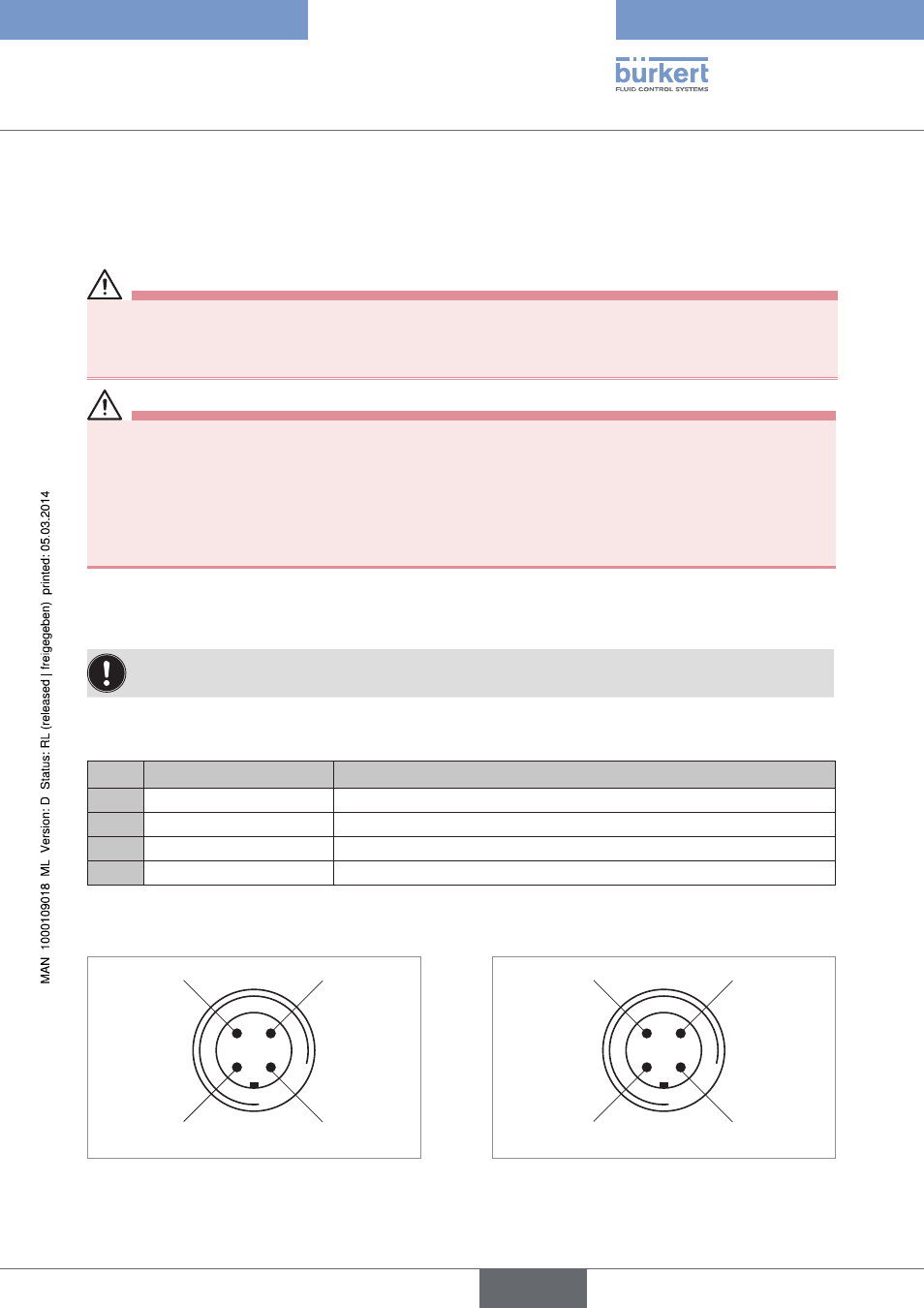

11.6.2. Anschluss mit Rundsteckverbinder M12 x 1, 4-polig, male
Für die Multipolvariante ist das Öffnen des Positioners nicht erforderlich.
Busanschluss ohne externe / mit externer Versorgungsspannung
Pin Bezeichnung Belegung
1 Bus + Busleitung AS-Interface +
2 NC oder GND (optional) nicht belegt oder externe Versorgungsspannung – (optional)
3 Bus – Busleitung AS-Interface –
4 NC oder 24 V + (optional) nicht belegt oder externe Versorgungsspannung + (optional)
Tabelle 25: Anschlussbelegung Rundsteckverbinder AS-Interface
Steckeransichten: Von vorn auf die Stifte, die Lötanschlüsse liegen dahinter
Pin 4:
NC
Pin 1:
Bus +
Pin 3:
Bus –
Pin 2:
NC
Pin 4:
24 V +
Pin 1:
Bus +
Pin 3:
Bus –
Pin 2:
GND
Bild 33: Busanschluss ohne externe
Versorgungsspannung Bild 34: Busanschluss mit externer
Versorgungsspannung (optional)
