Elémentsdecommandeetd'affichage
7.5. Affichage des LED
Version 1 Version 2
LED 1 LED 2
LED 1
(verte /
rouge)
Affichage des états de
marche
AUTO, MANUEL,
X.TUNE et DEFAUT
LED 2
(verte /
jaune)
Affichage de l'état de
l'actionneur
(ouvert, fermé, s'ouvre
ou se ferme)

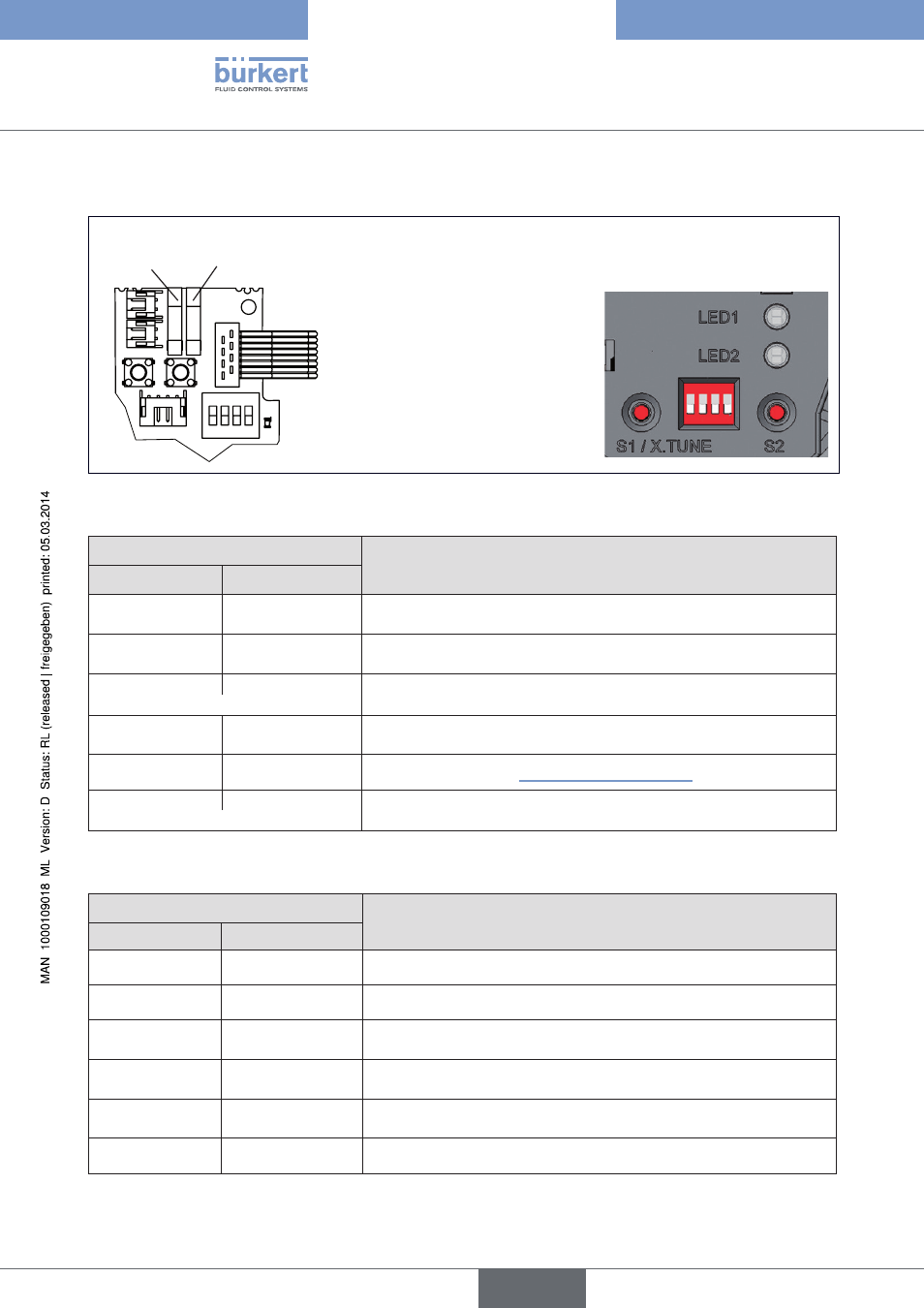

Figure 13 : Affichage LED
LED 1 (verte / rouge)
Etats des LED
Affichage
vert rouge
allumée éteinte phase de démarrage pour Power ON
clignote lentement éteinte Etat de marche AUTO (AUTOMATIQUE)
clignote clignote Etat de marche MANUEL
en alternance
clignote
rapidement
éteinte Fonction X.TUNE
éteinte allumée DEFAUT (voir chapitre « 7.6. Messages d’erreur »)
clignote clignote Etat de marche AUTO en cas de détection de rupture de capteur
lentement
Tableau 9 : Affichage LED 1
LED 2 (verte / jaune)
Etats des LED
Affichage
vert jaune
allumée éteinte actionneur fermé
éteinte allumée actionneur ouvert
clignote lentement éteinte
écart de régulation permanent
(valeur effective > valeur de consigne)
éteinte clignote lentement
écart de régulation permanent
(valeur effective < valeur de consigne)
clignote
rapidement
éteinte Fermeture en état de marche MANUEL
éteinte clignote rapidement Ouverture en état de marche MANUEL
Tableau 10 : Affichage LED 2
