Montage
8.5. Drehen des Positioners
bei Prozessventilen der Reihe 26xx und 27xx
Sollte nach Einbau des Prozessventils die Anschlusskabel bzw. Schläuche schlecht montiert werden können, kann
der Positioner gegen den Antrieb verdreht werden.
Befestigungsschraube (2x)
Pneumatische Verbindung
Positioner
Antrieb

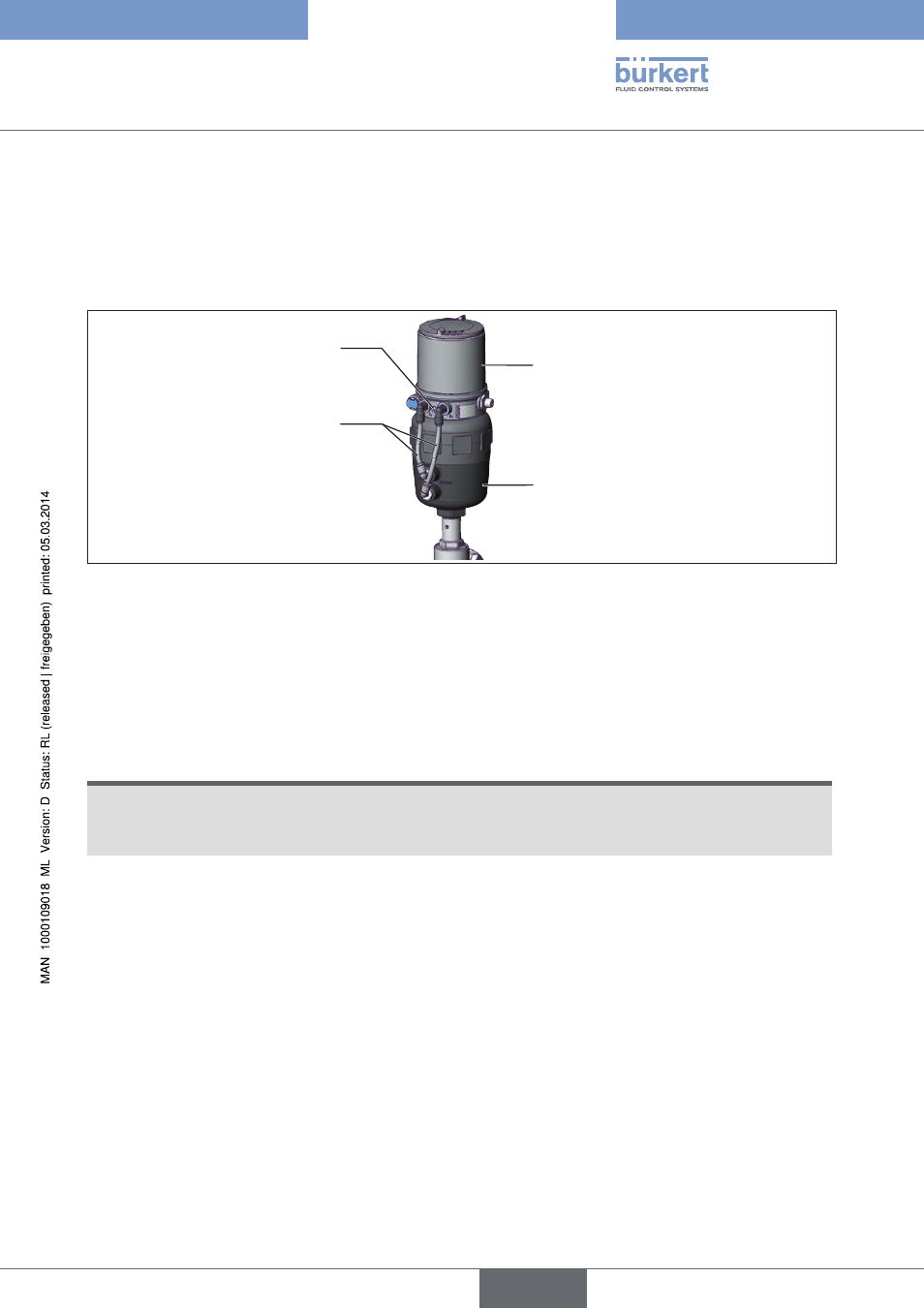

Bild 26: Drehen des Positioners, Reihe 26xx und 27xx
Vorgehensweise:
→
Die pneumatische Verbindung zwischen dem Positioner und dem Antrieb lösen.
→
Die Befestigungsschrauben lösen (Innensechskant SW2,5).
→
Den Positioner in die gewünschte Position drehen.
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der Befestigungsschraube kann die Schutzart
IP65 / IP67 nicht sichergestellt werden!
• Die Befestigungsschraube darf nur mit einem maximalen Drehmoment von 0,5 Nm angezogen werden.
→
Die Befestigungsschrauben nur leicht anziehen (maximales Drehmoment: 0,5 Nm).
→
Die pneumatischen Verbindungen zwischen dem Positioner und dem Antrieb wieder herstellen. Bei Bedarf
längere Schläuche verwenden.
