InterfaceAS-Installation
11.6. Installation électrique interface AS
11.6.1. Consignes de sécurité
DANGER !
Risque de blessures par la tension électrique.
• Avant d'intervenir dans le système, coupez la tension et empêchez toute remise sous tension par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité.
AVERTISSEMENT !
Risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel qualifié et habilité disposant de l’outillage approprié.
Risque de blessures dы а la mise en marche involontaire de l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
11.6.2. Raccordement avec connecteur rond M12 x 1, 4 pôles, mâle
Il n'est pas nécessaire d'ouvrir le positionneur pour la variante multipolaire.
Raccordement bus sans / avec tension d’alimentation externe
Broche Désignation Affectation
1 Bus + Câble bus interface AS +
2 CN ou GND (en option) non affecté ou tension d’alimentation externe -(en option)
3 Bus - Câble bus interface AS -
4 CN ou 24 V + (en option) non affecté ou tension d’alimentation externe +(en option)
Tableau 25 : Affectation du raccordement connecteur rond interface AS

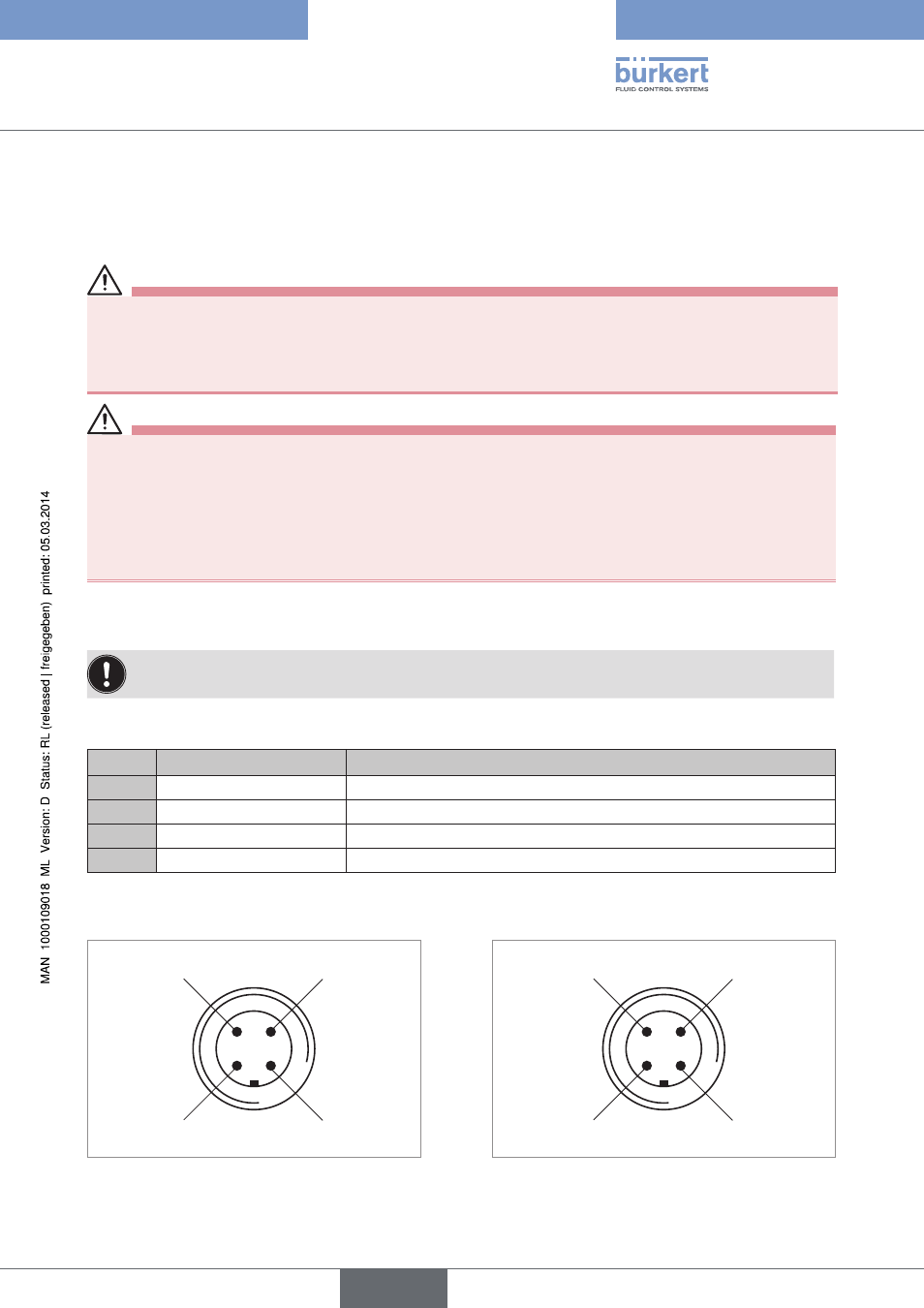

Vues du connecteur : de devant sur les fiches, les raccords soudés sont à l'arrière
Broche 4 :
NC
Broche 1 :
Bus +
Broche 3 :
Bus -
Broche 2 :
NC
Broche 4 :
24 V +
Broche 1 :
Bus +
Broche 3 :
Bus -
Broche 2 :
GND
Figure 33 : Raccordement bus sans tension d’ali-
mentation externe Figure 34 : Raccordement bus avec tension d’ali-
mentation externe (en option)
