Table 4-33: Auto-dimming Connector Pinouts

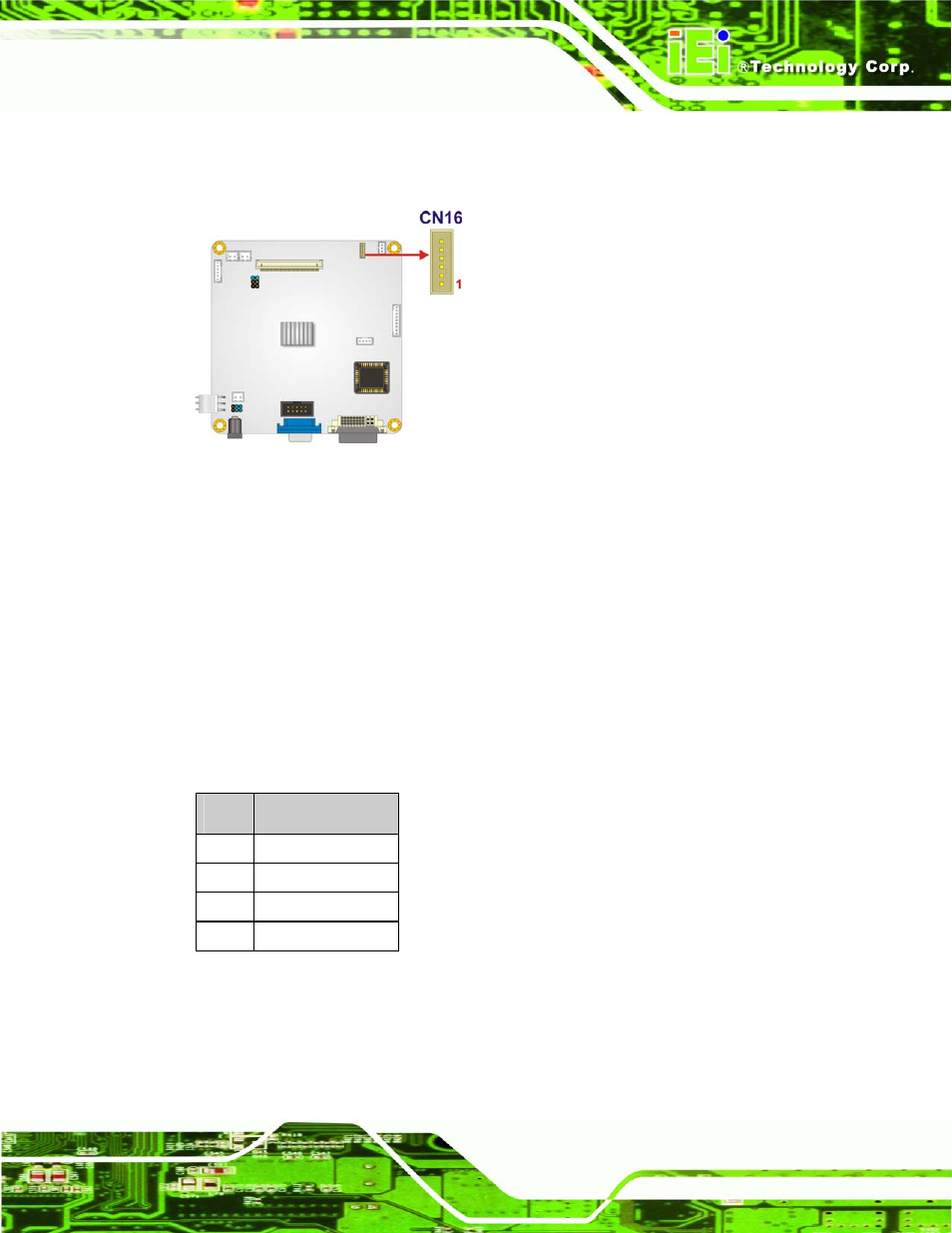

Figure 4-28: Auto-dimming Connector Location
4.4.8 Debug Port Connector
CN Label:
CN4
CN Type:
4-pin wafer connector
CN Pinouts:
CN Location:
Use the debug port connector to update the AD board BIOS.
PIN
DESCRIPTION
1 +5V
2 TX
3 RX
4 GND
Table 4-34: Debug Port Connector Pinouts
