POSITIONER 1067

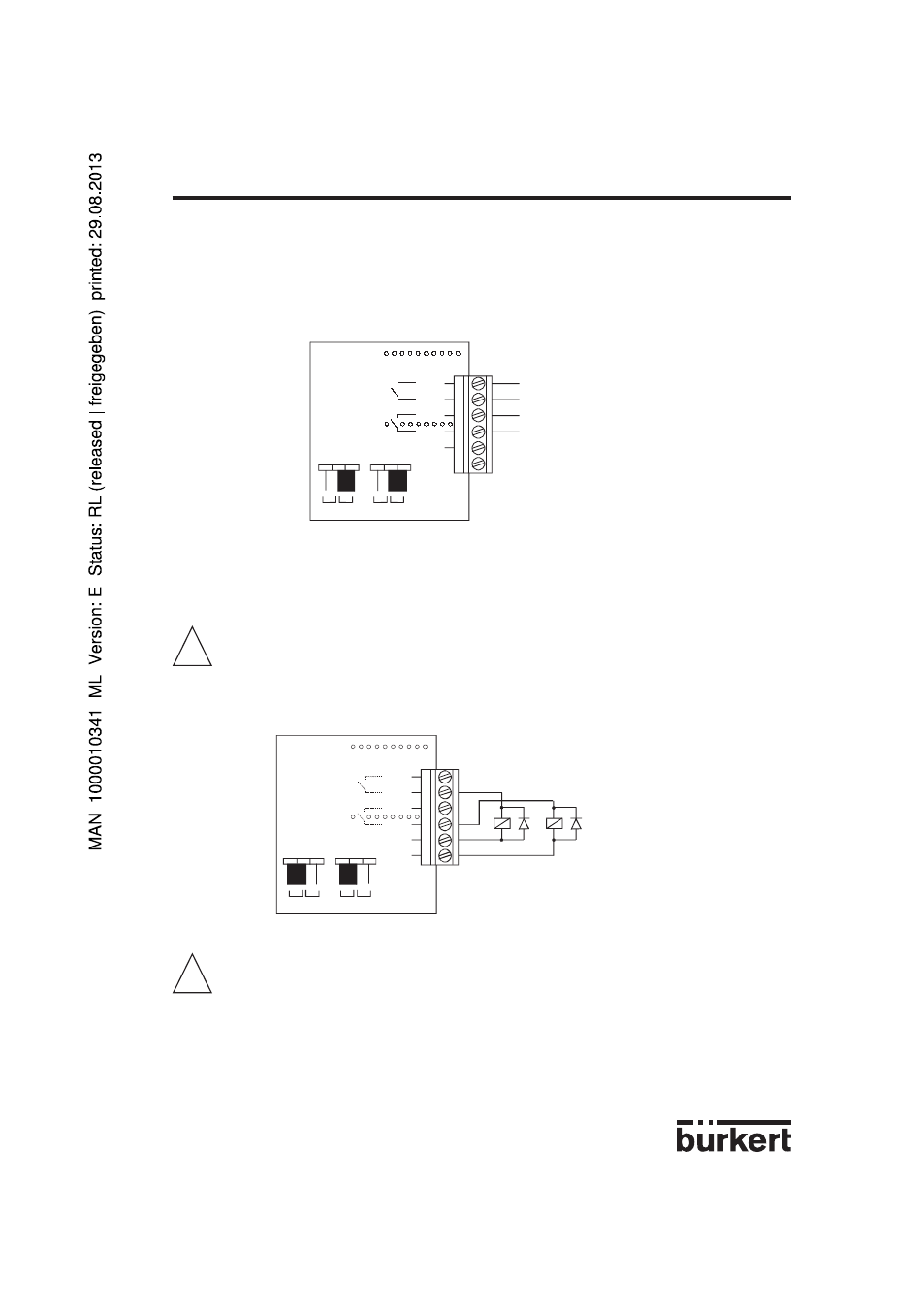

Elektrischer Anschluss
1) Als potentialfreie Relaiskontakte
- Kabel an die Klemmen O5 und O6 oder O7 und O8 laut Schaltplan anklemmen
- Jumper auf die Position "REL" stecken (siehe folgende Zeichnung)
2) Zur Nutzung der Ausgänge O6 und O8 für das Anschalten von Verbrauchern
(Betriebsspannung 24 VDC)
- Kabel an die Klemmen O6 und O8 sowie an GND3 und GND4 laut Schaltplan anklemmen.
Bei induktiven Verbrauchern Freilaufdiode verwenden.
- Jumper auf die Position "U
out
" stecken (siehe folgende Zeichnung)
Kurzschlussgefahr
: Vor Schliessen des Gerätes sicherstellen, dass die Schrauben der
Klemmenleiste angezogen sind und nicht herausstehen.
- Deckel schliessen und die 4 Schrauben anziehen. Keine Kabel bzw. Drähte einklemmen!
Konfi guration
- Allgemeines Konfigurieren des Positioners wie im Kapitel 4.5 angegeben.
- Die Zusatzfunktion OUTPUT aufrufen und den Parameter BINARY oder BOOST wählen.
!
!
O5
O6+
O7
O8+
GND3
GND4
U
out
Rel
U
out
Rel
O5
O6+
O7
O8+
GND3
GND4
U
out
Rel
U
out
Rel
V...Boost-Ventil mit
Freilaufdiode
