POSITIONNEUR 1067 3 INSTALLATION

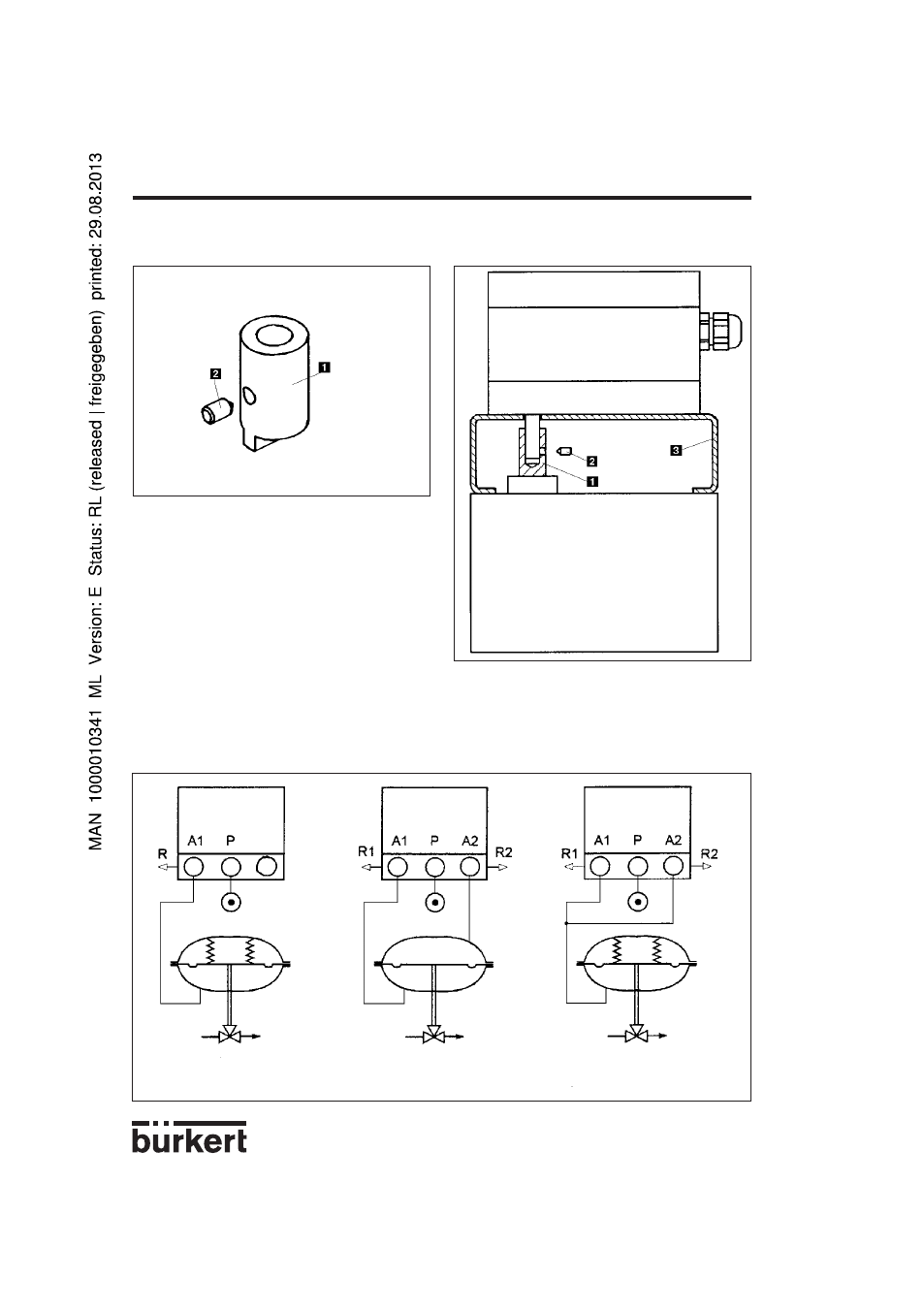

Fig. 21 Montage du positionneur sur une
vanne continue à commande rotative Fig. 20 Accouplement pour vanne continue à
commande rotative
Vanne continue à
commande rotative
Simple effet Double effet Simple effet en parallèle
(pour débit plus élevé)
3.2 Branchements fluidiques
Raccorder l'air comprimé (max. 6 bar) sur le raccord P, avant de brancher l'alimentation électrique.
Fig. 22 Exemple de connexion fl uidique sur vanne à actionneur à membrane
