POSITIONNEUR 1067 2 DESCRIPTION
2.2 Construction
Le positionneur se compose des groupes principaux suivants :
- un boîtier avec couvercle (aluminium),
- un microprocesseur / électronique pour le traitement du signal de mesure et pour la régulation,
- des électrovannes pour le pilotage d'une vanne continue,
- une embase avec les branchements fluidiques,
- des borniers de raccordement et des presse-étoupes,
- un écran et des touches de programmation.

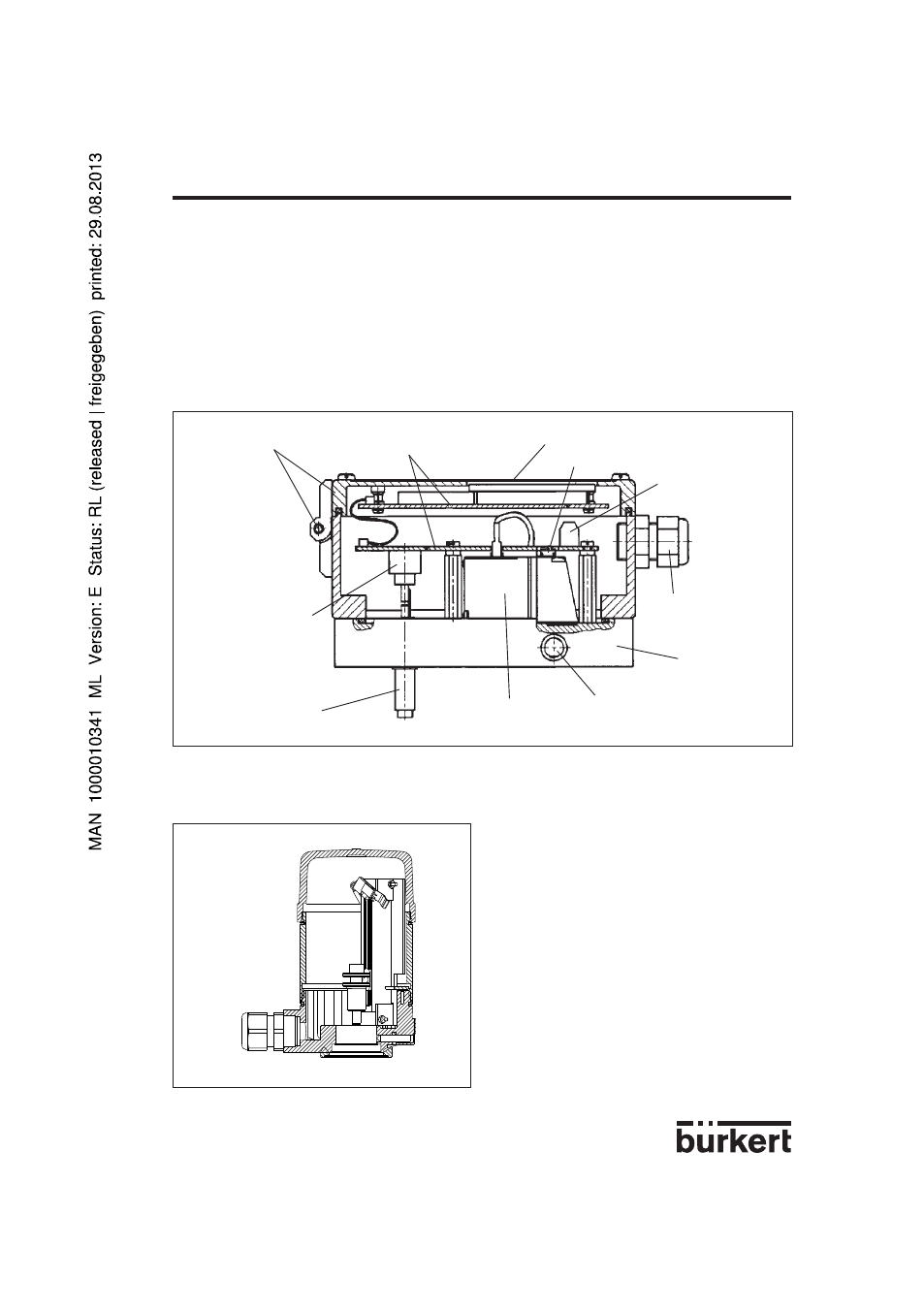

Fig. 2 Vue en coupe du positionneur avec indicateur de position interne (Variante 1)
Dans la variante 2, l'indication de position est assurée par un potentiomètre linéaire externe
(voir fig. 3).
Fig. 3 Vue de l'indicateur de position externe (pour variantes 2 et 3)
Bornier de
raccordement
Commande manuelle
Presse-étoupe
Affichage et touches de programmation
Embase
Raccordement
fluidique
Electrovanne
Boitier aluminium avec
couvercle et charnières
Indicateur de
position interne pour
raccordement selon
NAMUR
Electronique
Arbre de l'indicateur de
position
