POSITIONNEUR 1067
Connexions

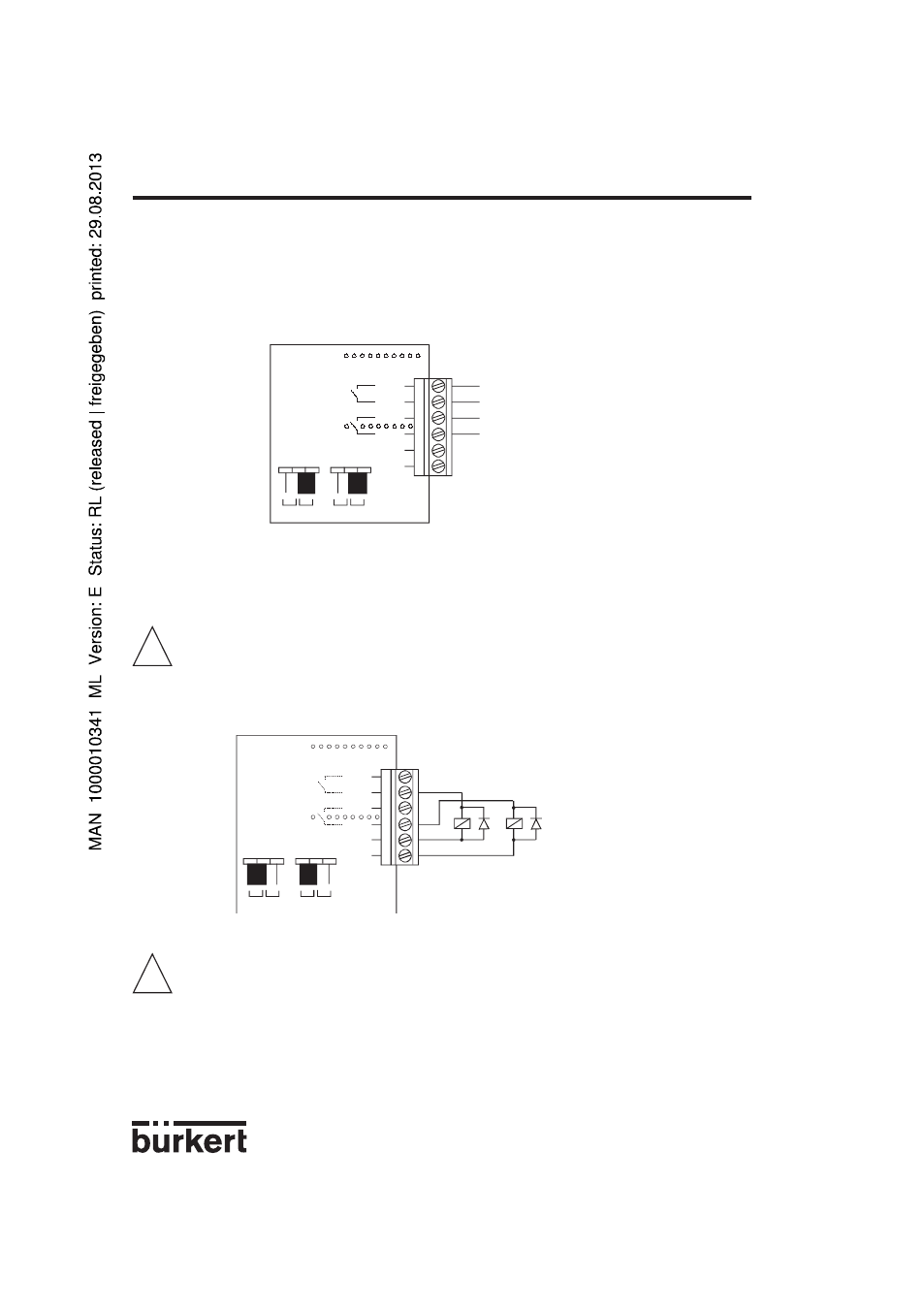

1) Pour contacts relais libres de potentiel :
- connecter les câbles aux bornes O5 et O6 ou O7 et O8 selon le schéma de connexion
- placer le cavalier sur la position "REL" (voir figure ci-dessous)
2) Pour connecter des récepteurs sur les sorties O6 et O8 (tension de fonctionnement de 24 V=) :
- connecter les câbles aux bornes O6 et O8 ainsi qu'à GND3 et GND4, selon le schéma de
connexion.
Utiliser la diode de roue libre pour les récepteurs inductifs.
- placer le cavalier sur la position "U
out
" (voir figure ci-dessous)
Risque de court-circuit
: avant de refermer l'appareil, s'assurer que les vis de la barrette de
raccordement sont serrées.
- Refermer le couvercle et serrer les 4 vis en veillant à ne pas coincer les câbles ou les fils.
Confi guration
- Pour configurer le positionneur, se référer au chapitre 4.5 de ce manuel.
- Pour activer l'indication de position numérique, choisir l'option BINARY dans la fonction
OUTPUT du menu de configuration.
ANNEXES
!
!
O5
O6+
O7
O8+
GND3
GND4
U
out
Rel
U
out
Rel
O5
O6+
O7
O8+
GND3
GND4
U
out
Rel
U
out
Rel
