X-LIMIT (Werkseinstellung: XMIN = 0%, XMAX = 100%): Hubbegrenzung.
Mit dieser Zusatzfunktion kann der (physikalische) Hub auf vorgegebene %-Werte MIN und MAX
begrenzt werden (Abb. 36). Im AUTOMATIK-Betrieb wird der Hubbereich des begrenzten Hubes dann
gleich 100 % gesetzt. Bei HAND-Betrieb wird dagegen der physikalische Hub angezeigt. ( Es ist also
zu beachten, daß im AUTOMATIK- und im HAND-Betrieb ein begrenzter Hub unterschiedlich angezeigt
wird).
Begrenzter
Hub (%)
Unbegrenzter
Hub (%)
Sollwert (mA)
Physikalischer
Hub (%) Begrenzter
Hub (%)

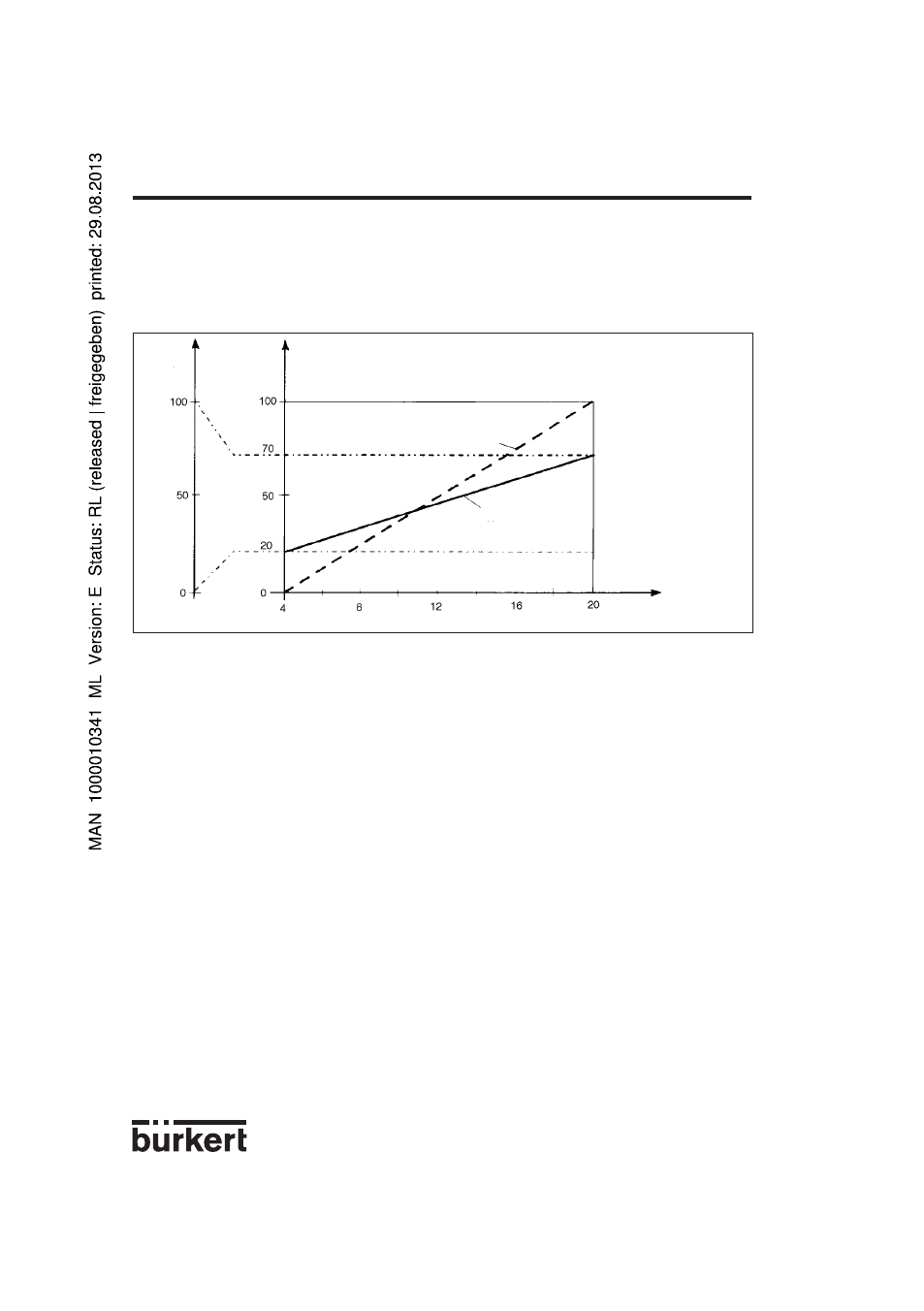

Abb. 36 Hubbegrenzung
Einstellbereich:
XMIN:
0 ... 50 % des Gesamthubes,
XMAX: 50 ... 100 % des Gesamthubes.
Der Mindestabstand zwischen XMIN und XMAX beträgt 50 %.
X-TIME (Werkseinstellung: OPN FAST, CLS FAST): Stellgeschwindigkeitsbegrenzung.
Optionen:
OPN
FAST (open fast): Das Öffnen des Stellventils erfolgt mit maximaler Stellgeschwindigkeit.
OPN SLOW (open slow): Beim Öffnen des Stellventils wird die maximale Stellgeschwindigkeit
begrenzt.
CLS FAST (close fast): Das Schließen des Stellventils erfolgt mit maximaler Stellgeschwindig-
keit.
CLS SLOW (close slow): Beim Schließen des Stellventils wird die maximale Stellgeschwindig-
keit begrenzt.
PCONTRL (process control): Prozeßreglerkonfiguration.
SETPOINT (Werkseinstellung: EXTERN): Sollwertvorgabe
INTERN: Der Sollwert kann über die Pfeiltasten eingegeben werden (siehe §4.4.2).
EXTERN: Die Sollwertvorgabe erfolgt über den Einheitssignaleingang.
PARAM: Einstellen der Parameter des Prozeßreglers ( PID-Regler)
KP: (Proportionalbeiwert oder Verstärkung)
Einstellbereich: 0 ... 99,99 (Werkseinstellung: 1,00)
TN: (Nachstellzeit)
Einstellbereich: 0,5 ... 999,9 (Werkseinstellung: 999,9)
