D-11-

POSITIONER 1067

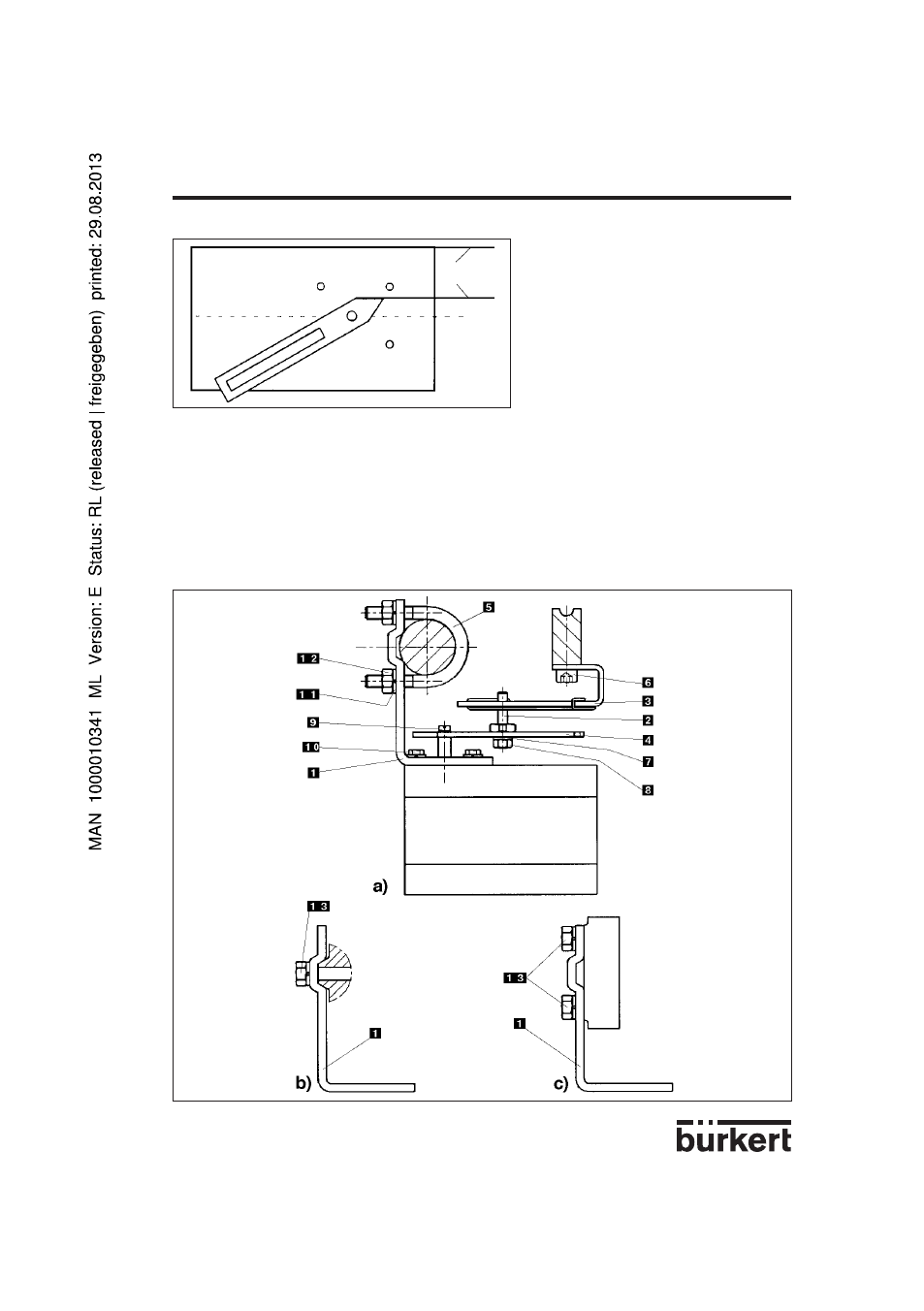

Abb. 9 Stellung des Hebels bei der Montage

3 INSTALLATION

Positioner mit dem angeschraubten Anbauwinkel "

1" so an den Membranantrieb ansetzen, daß der Stift

2" in den Mitnehmer "3" eingreift, die Spitze des Hebels parallel zur Oberseite des Positioners steht

(Abb. 9) und die Rückseite des Positioners parallel zum Mitnehmer "

3" verläuft. In dieser Lage den

Positioner entsprechend der folgenden Variante am Membranantrieb befestigen:
- Bei Membranantrieben mit Pfeiler-Laternen Anbauwinkel "

1" mit 2 U-Bolzen "5" und Muttern "13"

sowie Scheiben "

12" an der betreffenden Pfeiler-Laterne befestigen (Abb. 10a).

- Bei Membranantrieben mit Guß-Laternen Anbauwinkel "

1" mit einer Schraube "13" (Abb. 10 b) bzw.

vier Schrauben "

13" (Abb. 10c) an der betreffenden Guß-Laterne befestigen.

Abb. 10 Montage des Positioners an ein Stetigventil mit Membranantrieb

Parallel
