D-15-
POSITIONER 1067 3 INSTALLATION
g) Den Schleifer des Potentiometers in die Rille " 9" der Wegmesstange "8" einfügen und die
Wegmesstange auf die Antriebsstange aufsetzen. Schraube " 10" festschrauben.
h) Die Elektronikplatine " 2" in die Nut des Positionergehäuses einsetzen.
i) Den Potentiometerstecker " 1" innerhalb des Gehäuses an den Stecker der Elektronikplatine
farbengemäß anschließen (blaue Nut).
j) Das Positionerkabel " 12" an der gewünschten Länge abschneiden und es durch die
Kabeldurchführung " 7" des Wegmessystems durchführen.
k) Das kabel " 12" gemäß folgender Steckeranschlüsse an den Stecker der Elektronikplatine
anschließen:
- : braun
A : weiß
+ : grün
l) Die Kabeldurchführung " 7" festschrauben.
m) Das Gehäuse " 11" des Wegmessystems wieder festschrauben.
+
-
A
1
2
4
5
6
7
8
12
3
9
10
11

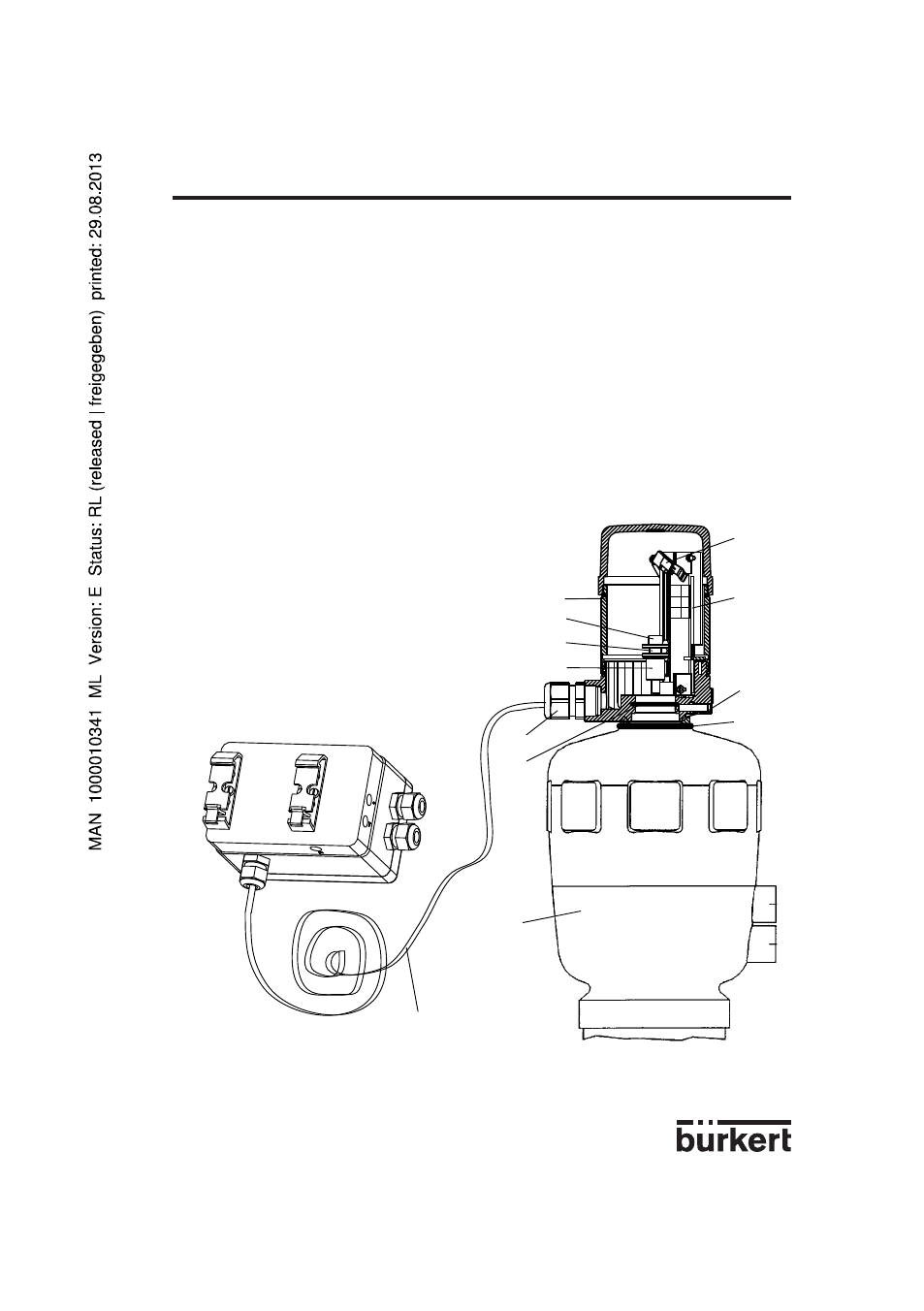

Abb. 17 Schema zur Montage von Positioner Variante 3 und externem Wegmeßsystem
