F-10-
POSITIONNEUR 1067 3 INSTALLATION

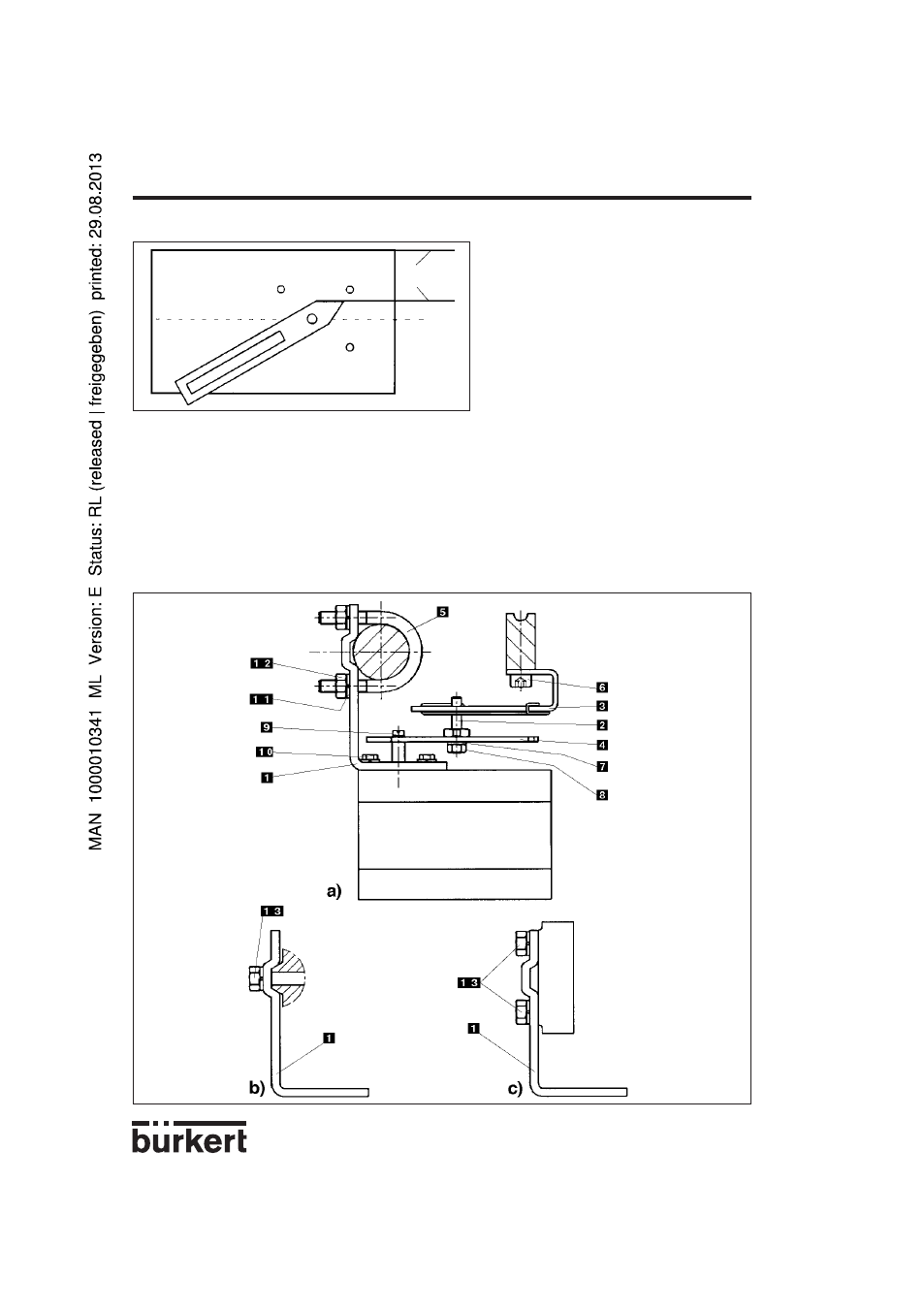

Fig. 9 Position du levier en cours de montage
Parallèle
Appliquez le positionneur avec l’équerre "1" vissée contre la commande à membrane de sorte que la
goupille "2" morde dans l’entraîneur "3", que la pointe du levier soit parallèle à la face supérieure du
positionneur (fig. 9) et que la face arrière du positionneur soit parallèle à l’entraîneur "3"; dans cette
position, fixez le positionneur sur la commande à membrane conformément à la variante suivante:
- Sur des commandes par membrane à lanternes à pilier, fixez l’équerre "1" à la lanterne correspondan-
te avec 2 boulons en U "5" et des écrous "13" ainsi que des rondelles "12" (fig. 10a).
- Dans le cas de commandes par membrane à lanterne en fonte, fixez l’équerre "1" à la lanterne corres-
pondante avec une vis "13" (fig. 10b) ou quatre vis "13" (fig. 10c).
Fig. 10 Montage du positionneur sur une vanne continue à commande à membrane
