Instructions de montage, de service et de maintenance Série LSB
LSB 100-france Page 56 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
Garniture mécanique simple sans chemise de protection d’arbre (code
d’exécution S1..2)
1. Règles de sécurité
Toute personne qui se voit confier le montage,
le démontage, l’exploitation, la mise en service
et la remise en état de la garniture mécanique
doit, outre ces instructions de montage,
connaître également les instructions de
montage, de service et de maintenance de la
pompe en question et notamment avoir lu et
compris le chapitre 8.1 "Consignes générales"
et le chapitre 8.2 "Généralités" qu’il respectera
impérativement !
Pour les pompes à exécution conforme à la
directive 94/9/CE (Atex95) en matière
d’atmosphères explosibles, consulter
impérativement les instructions de service
supplémentaires de la garniture mécanique
concernant la protection contres explosions.
Les données suivantes n’ont qu’une valeur générale
dans la mesure où elles concernent la structure
interne de la garniture mécanique. Consulter les
particularités éventuelles sur la fiche technique de la
garniture mécanique ou dans les instructions fournies
par le fabricant de la garniture mécanique.
2. Description de l’exécution
Cette garniture mécanique est une garniture
mécanique simple avec des cotes de montage
conformes à EN 12756 (DIN 24960) exécution "K".
API Plan 02 / ISO Plan 00.
La chambre d’étanchement à cyclone patentée rend
superflu tout autre épurage de la chambre de la
garniture mécanique.
Pour ce qui est des matériaux et du domaine
d’exploitation des garnitures mécaniques utilisées,
consulter la fiche technique figurant dans les
instructions de service ou dans la confirmation de
commande.

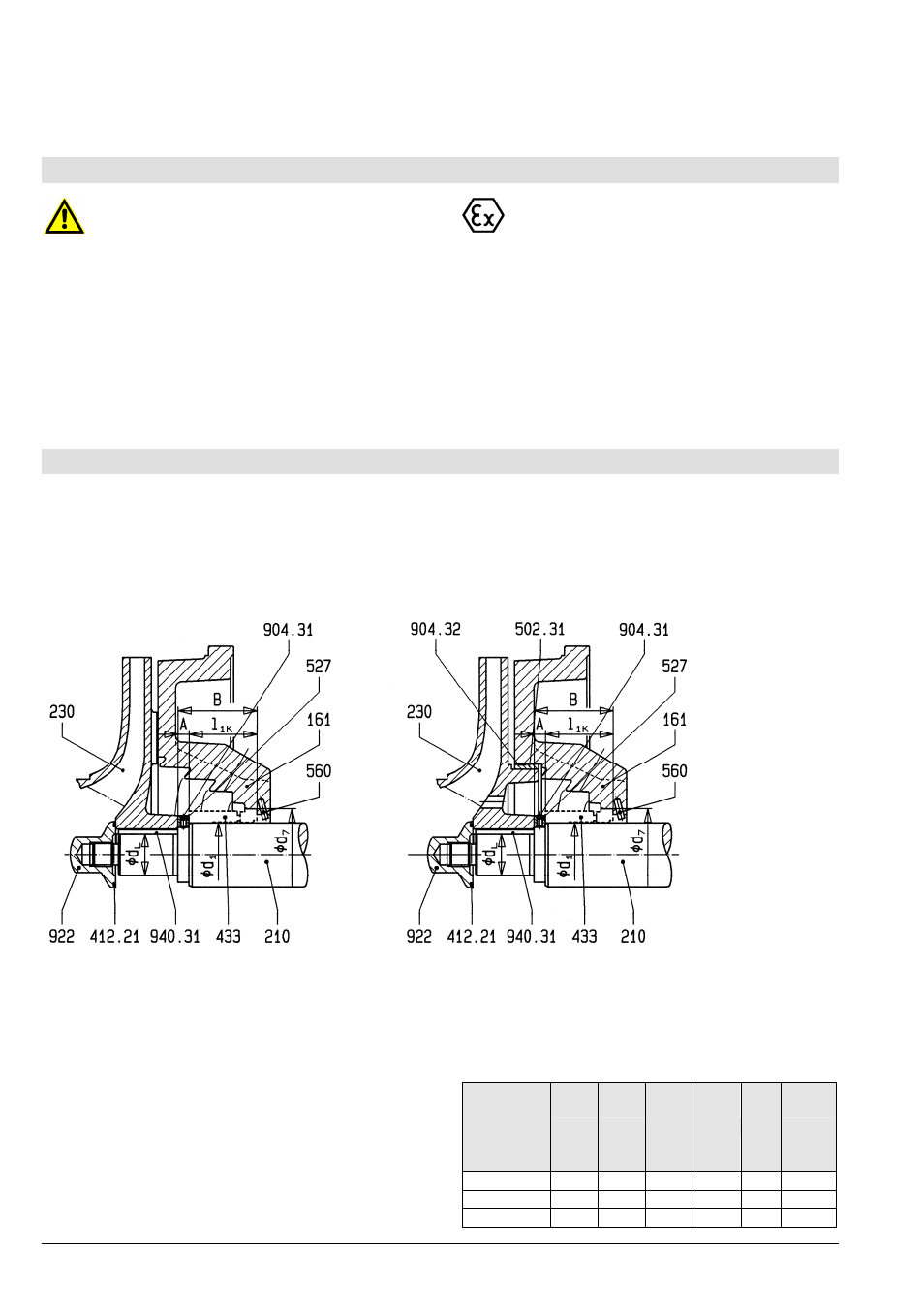

Désignation des pièces :
161 Couvercle de corps
210 Arbre
230 Roue mobile
412.21 Joint torique
433 Garniture mécanique
502.31*) Bague à fente
524 Chemise de protection d’arbre
527 a) Bague de butée
560 b) Goupille
904.31 a) Vis sans tête
904.32*) Vis sans tête
924 Ecrou de la roue mobile
940.31 Clavette
*) optionnel
a) n’existe pas pour tous les types de garnitures
mécaniques
b) seulement pour les garnitures mécaniques
avec joints toriques en PTFE
Sous réserve de modifications techniques !
Taille
nominale
de la
garniture
mécanique
∅ d
1
∅d
7
l
1K
A B
∅ d
L
33 33 48 42,5 7,5 50 19
43 43 61 45 7,5 52,5 28
53 53 73 47,5 10 57,5 38
