Instructions de montage, de service et de maintenance Série LSB
LSB 100-france Page 42 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
N.P.A. L
pA
mesuré à une distance d’1 m du périmètre
de la pompe selon DIN 45635, Partie 1 et 24.
L’influence de la pièce et du socle n’a pas été prise en
compte. La tolérance pour ces valeurs est de ±3
dB(A).
Cœfficient de majoration pour une exploitation à 60
Hz :
Pompe seule : −
Pompe avec moteur : +4 dB(A)
3.5 Forces et moments admissibles au
niveau des tubulures
… en s’appuyant sur la recommandation
européenne pour les pompes conformes à ISO
5199.
Les données en matière de forces et de moments ne
s’appliquent qu’aux charges statiques des conduites.
Toutes les valeurs pour les forces et les moments se
rapportent aux matériaux standard EN-GJS400-18LT
et 1.4408.

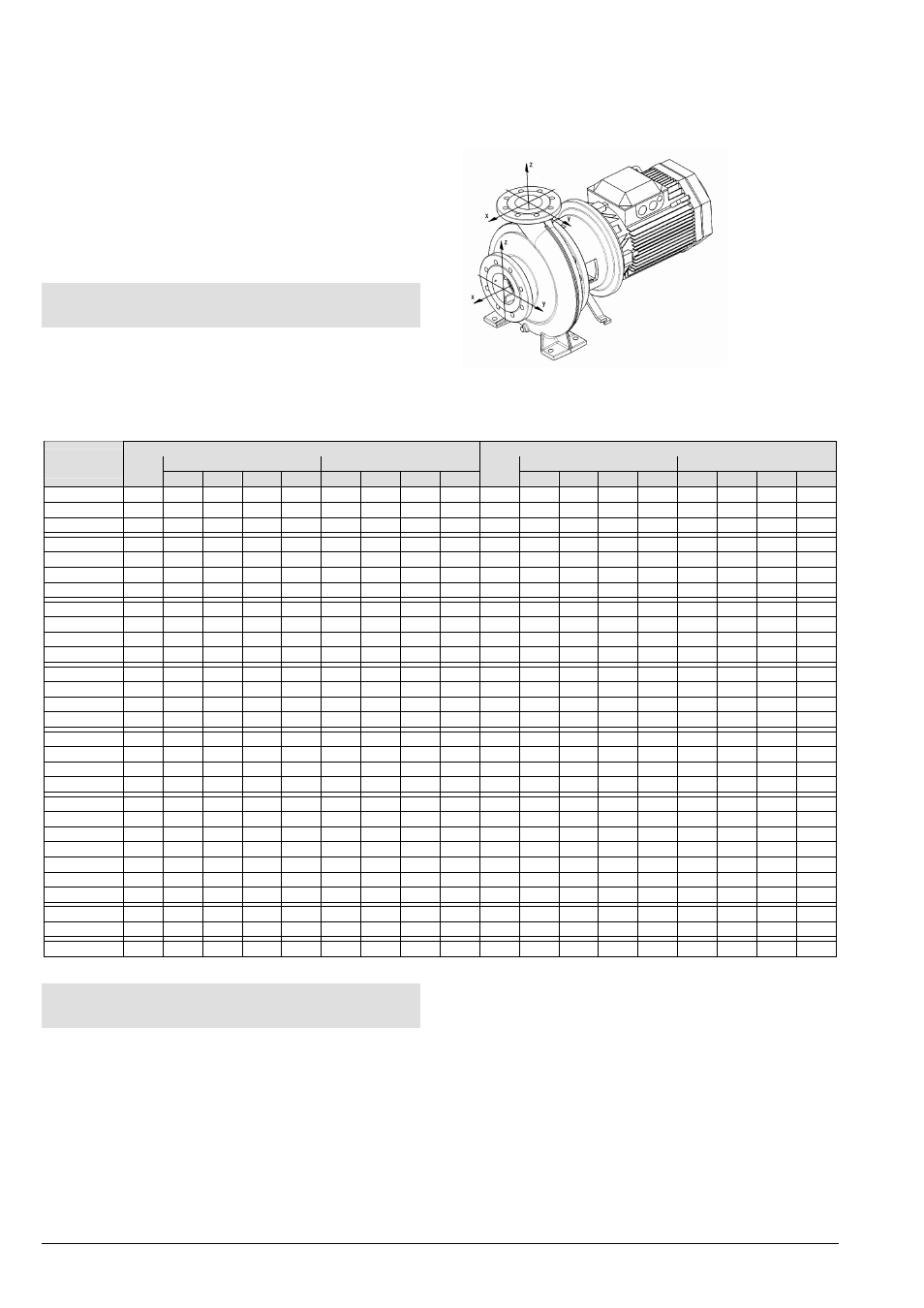

Illustr. 1
Tubulures d’aspiration Tubulures de refoulement
Forces en N Moments en Nm Forces en N Moments en Nm
Taille de
construction ∅DN
Fx Fy Fz
∑ F Mx My Mz
∑ M
∅ DN
Fx Fy Fz
∑ F Mx My Mz
∑ M
40-25-160 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
40-25-200 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
40-25-250 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
50-32-160 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-200 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-250 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-315 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
65-40-160 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-200 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-250 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-315 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
80-50-160 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-200 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-250 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-315 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
100-65-160 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-200 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-250 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-315 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
125-80-160 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-200 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-250 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-315 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-100-200 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
125-100-250 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
125-100-315 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
150-125-250 150 2800 2520 2270 4400 1400 980 1150 2050 125 2000 1800 2210 3480 1180 840 1070 1710
150-125-315 150 2800 2520 2270 4400 1400 980 1150 2050 125 2000 1800 2210 3480 1180 840 1070 1710
200-150-250 200 3750 3360 3030 5850 1820 1290 1490 2700 150 2520 2270 2800 4400 1400 980 1150 2050
3.6 Pressions et températures
admissibles
En principe, les valeurs de pressions et températures
stipulées sur la fiche technique et / ou dans la
confirmation de commande ainsi que sur la plaque
signalétique doivent être respectées. Des valeurs au-
delà ou en deçà de ces valeurs de référence sont
inadmissibles. Si aucune pression et / ou température
n’est stipulée sur la fiche technique et / ou dans la
confirmation de commande, respecter les limites de
pression d’arrivée et de température ambiante
suivantes :
Pression d’arrivée (pression du système) =
Pression à l’entrée de la pompe : max. 5 bar
Température ambiante max. 40°C.
Lors de l’exploitation de la pompe, respecter
également les réglementations et prescriptions légales
en la matière (p.ex. DIN 4747 ou DIN 4752, section
4.5).
