Einbau-, Betriebs- und Wartungsanleitung Baureihe LSB
LSB 100-german Seite 12 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
Die auf dem Typenschild der Antriebsmaschine
angegebene Leistung darf nicht überschritten
werden.
Plötzlich auftretende Temperaturänderungen
(Temperaturschocks) sind zu vermeiden.
Pumpe und Antriebsmaschine sollen gleichmäßig
und erschütterungsfrei laufen, mindestens
wöchentlich kontrollieren.
6.4.1 Förderstrom min. / max.
Sofern in den Kennlinien oder Datenblättern keine
anderen Angaben gemacht sind, gilt:
Q
min
= 0,1 x Q
BEP
für Kurzzeitbetrieb
Q
min
= 0,3 x Q
BEP
für Dauerbetrieb
Q
max
= 1,2 x Q
BEP
für Dauerbetrieb *)
Q
BEP
= Förderstrom im Wirkungsgradoptimum
*) unter der Voraussetzung NPSH
Anlage
> (NPSH
Pumpe
+ 0,5 m)
6.4.2 Abrasive Medien
Beim Fördern von Flüssigkeiten mit abrasiven
Bestandteilen ist ein erhöhter Verschleiß an
Hydraulik und Wellenabdichtung zu erwarten.
Die Inspektionsintervalle sollen gegenüber den
üblichen Zeiten reduziert werden.
6.4.3 Zulässige Schalthäufigkeit
Die zulässige Schalthäufigkeit der Pumpe darf nicht
überschritten werden, siehe Diagramm 6.

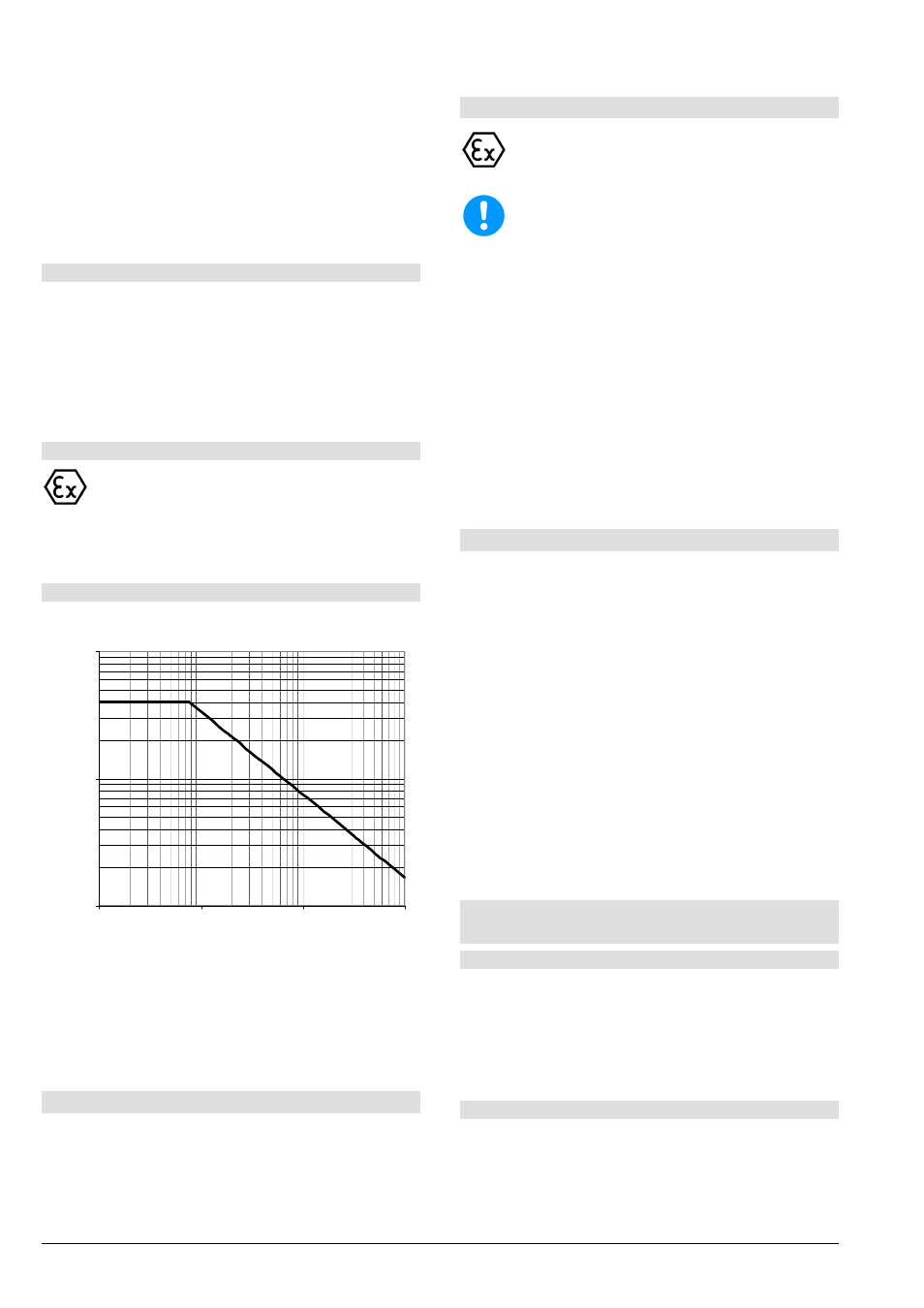

Diagramm 6
Bei Elektromotoren ist die zulässige Schalthäufigkeit
der Betriebs- und Wartungsanleitung des
Motorlieferanten zu entnehmen.
Bei von einander abweichenden Werten ist die
kleinere Schalthäufigkeit zulässig.
6.5 Schmierung
Der Pumpenteil hat keine Lager und muss somit nicht
geschmiert werden.
Für die möglicherweise erforderliche Schmierung der
Motorlager bitte die Empfehlung in der Betriebs- und
Wartungsanleitung des Motorlieferanten beachten.
6.6 Überwachung
In explosionsgefährdeten Betrieben ist es
sinnvoll, die Lagertemperatur und die Pumpen-
schwingungen zu überwachen.
Regelmäßig durchgeführte Überwachungs- und
Wartungsarbeiten verlängern die Lebensdauer
Ihrer Pumpe oder Anlage.
Pumpe mindestens wöchentlich auf Dichtheit
kontrollieren.
Die Regulierungs- und Überwachungsmöglich-
keiten eventuell vorhandener Sperr- oder
Spülsysteme sind wöchentlich auf ihre Funktion zu
überprüfen. Der Kühlwasseraustritt soll handwarm
sein.
Pumpen, die funktionsbedingt einem chemischen
Angriff bzw. abrasiven Verschleiß ausgesetzt sind,
müssen periodisch auf chemischen oder abrasi-
ven Abtrag inspiziert werden. Die Erstinspektion
ist nach einem halben Jahr durchzuführen. Alle
weiteren Inspektionsintervalle sind auf Grund des
jeweiligen Zustandes der Pumpe festzulegen.
6.7 Außerbetriebnahme
Schieber in der Druckleitung unmittelbar (max. 10
Sekunden) vor Abschaltung des Motors schließen.
Nicht erforderlich, wenn druckbelastete Rück-
schlagklappe vorhanden ist.
Antriebsmaschine abschalten. Auf ruhigen Auslauf
achten.
Schieber auf der Saugseite schließen.
Hilfskreisläufe schließen.
Bei Frostgefahr Pumpe und Leitungen vollständig
entleeren.
Bleibt die Pumpe auch im Stillstand unter Druck
und Temperatur: Alle vorhandenen Sperr- und
Spülsysteme eingeschaltet lassen.
Sperrung der Wellenabdichtung muss
eingeschaltet bleiben, wenn Gefahr des
Lufteinsaugens besteht (bei Zulauf aus
Vakuumanlagen oder bei Parallelbetrieb mit
gemeinsamer Saugleitung).
6.8 Zwischenlagerung / Längerer
Stillstand
6.8.1 Zwischenlagerung neuer Pumpen
Wenn die Inbetriebnahme längere Zeit nach der Liefe-
rung erfolgen soll, empfehlen wir zur Zwischenlage-
rung der Pumpe die folgenden Maßnahmen:
Pumpe an einem trockenen Ort lagern.
Durchdrehen der Pumpe von Hand einmal
monatlich.
6.8.2 Maßnahmen für längere Außerbetriebnahme
Pumpe bleibt eingebaut mit Betriebsbereitschaft:
In regelmäßigen Abständen sind Probeläufe von
einer Dauer von mindestens 5 Minuten durchzu-
führen. Die Zeitspanne zwischen den Probeläufen
hängt von der Anlage ab, sollte jedoch mindestens
1x pro Woche durchgeführt werden.
1,0
10,0
100,0
1 10 100 1000
Motorleistung [kW]
m
ax
. z
u
lä
ss
ig
e
A
n
lä
u
fe
p
ro
S
tu
n
d
e
