Installation, Operation and Maintenance Instruction Model LSB
LSB 100-english page 100 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010

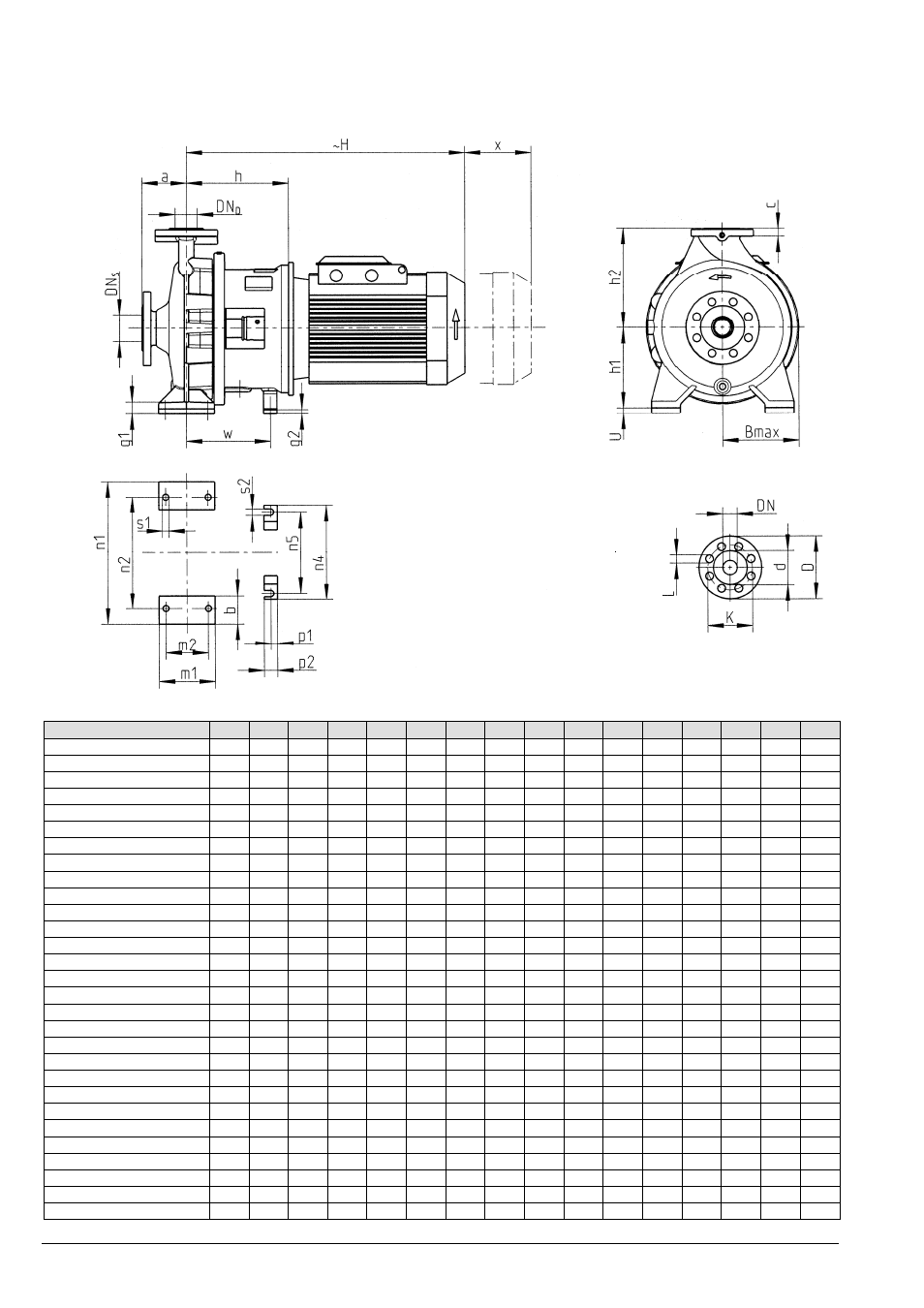

Dimensional drawing - For the type of your pump refer to data sheet / order confirmation. See chapter 3.1.1,
design coding system.
H can vary depending on the motor
manufacturer
G ... weight for pump without motor in kg
Tolerances acc. to DIN EN 735
Dimensions in mm
Subject to techn. alterations!
Not to scale!
Pump DN
S
DN
D
a b g2 h1 h2 m1 m2 n1 n2 p1 p2 s1 s2 x
LSB 40-25-160 .... - ... 40 25 80 50 10 132 160 100 70 240 190 15 30 14 13,5 100
LSB 40-25-200 .... - ... 40 25 80 50 10 160 180 100 70 240 190 15 30 14 13,5 100
LSB 40-25-250 .... - ... 40 25 100 65 10 180 225 125 95 320 250 15 30 14 13,5 100
LSB 50-32-160 .... - ... 50 32 80 50 10 132 160 100 70 240 190 15 30 14 13,5 100
LSB 50-32-200 .... - ... 50 32 80 50 10 160 180 100 70 240 190 15 30 14 13,5 100
LSB 50-32-250 .... - ... 50 32 100 65 10 180 225 125 95 320 250 15 30 14 13,5 100
LSB 50-32-315 .... - ... 50 32 125 65 10 200 250 125 95 345 280 15 30 14 13,5 100
LSB 65-40-160 .... - ... 65 40 80 50 10 132 160 100 70 240 190 15 30 14 13,5 100
LSB 65-40-200 .... - ... 65 40 100 50 10 160 180 100 70 265 212 15 30 14 13,5 100
LSB 65-40-250 .... - ... 65 40 100 65 10 180 225 125 95 320 250 15 30 14 13,5 100
LSB 65-40-315 .... - ... 65 40 125 65 10 200 250 125 95 345 280 15 30 14 13,5 100
LSB 80-50-160 .... - ... 80 50 100 50 10 160 180 100 70 265 212 15 30 14 13,5 100
LSB 80-50-200 .... - ... 80 50 100 50 10 160 200 100 70 265 212 15 30 14 13,5 100
LSB 80-50-250 .... - ... 80 50 125 65 10 180 225 125 95 320 250 15 30 14 13,5 100
LSB 80-50-315 .... - ... 80 50 125 65 10 225 280 125 95 345 280 15 30 14 13,5 100
LSB 100-65-160 .... - ... 100 65 100 65 10 160 200 125 95 280 212 15 30 14 13,5 100
LSB 100-65-200 .... - ... 100 65 100 65 10 180 225 125 95 320 250 15 30 14 13,5 140
LSB 100-65-250 .... - ... 100 65 125 80 10 200 250 160 120 360 280 15 30 18 13,5 140
LSB 100-65-315 .... - ... 100 65 128 80 10 225 280 160 120 400 315 15 30 18 13,5 140
LSB 125-80-160 .... - ... 125 80 125 65 10 180 225 125 95 320 250 15 30 14 13,5 140
LSB 125-80-200 .... - ... 125 80 125 65 10 180 250 125 95 345 280 15 30 14 13,5 140
LSB 125-80-250 .... - ... 125 80 125 80 10 225 280 160 120 400 315 15 30 18 13,5 140
LSB 125-80-315 .... - ... 125 80 125 80 10 250 315 160 120 400 315 15 30 18 13,5 140
LSB 125-100-200 .... - ... 125 100 125 80 10 200 280 160 120 360 280 15 30 18 13,5 140
LSB 125-100-250 .... - ... 125 100 140 80 10 225 280 160 120 400 315 15 30 18 13,5 140
LSB 125-100-315 .... - ... 125 100 140 80 10 250 315 160 120 400 315 15 30 18 13,5 140
LSB 150-125-250 .... - ... 150 125 140 80 10 250 355 160 120 400 315 15 30 18 13,5 140
LSB 150-125-315 .... - ... 150 125 140 100 10 280 355 200 150 500 400 15 30 22 13,5 140
LSB 200-150-250 .... - ... 200 150 160 100 10 280 375 200 150 500 400 15 30 22 13,5 180
