Einbau-, Betriebs- und Wartungsanleitung Baureihe LSB
LSB 100-german Seite 7 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
3.1.1 Bezeichnungsschema
Auf Grund der Bezeichnung laut Datenblatt und / oder
der Auftragsbestätigung können alle Informationen
betreffend der gelieferten Pumpe in dieser Einbau-,
Betriebs- und Wartungsanleitung nachgelesen
werden, z.B.:
LSB 100 - 65 - 250 S1 V L 2 - 132
(0) (1) (2) (3) (4) (5) (6) (7) (8)
Position (0) - Baureihenbezeichnung
LSB - ISO Blockpumpe
Position (1) - Saugstutzen in mm
Position (2) - Druckstutzen in mm
Position (3) - Laufradnenndurchmesser in mm
Position (4) - Wellenabdichtung
S1 - Einfach-Gleitringdichtung nach DIN
24960 l1k / EN 12756 Form U
S4 - Einfach-Gleitringdichtung nach DIN
24960 l1k / EN 12756 Form U
mit Quench (Drosselbuchse)
Position (5) - Material Laufrad
N = Grauguss (0.6025)
L = Sphäroguss (0.7043)
V = legierter Stahlguss (1.4408)
W = Duplex (1.4517)
Position (6) - Material Pumpengehäuse (gleiche
Codierung wie für Laufrad, Grauguss nicht verfügbar)
Position (7) - Steckwelle
2 - ohne Wellenschutzhülse (Duplex 1.4462
std)
Position (8) - IEC Motorbaugröße
3.2 Wellenabdichtung
Pumpen der Bauart LSB sind ausschließlich mit
Einfach-Gleitringdichtungen mit Einbaumaßen nach
EN 12756 (DIN 24960), Ausführung "K", Form "U"
abgedichtet.
Es stehen zwei Wellenabdichtungsvarianten zur
Verfügung. Auf dem Datenblatt und / oder der
Auftragsbestätigung ist die Art der Wellenabdichtung
angegeben. Eine Anleitung zu Montage und Betrieb
von Gleitringdichtungen ist auf der jeweiligen
"Montageanleitung der Wellenabdichtung" enthalten.
Die Nenngröße (d
1
) der Gleitringdichtung entnehmen
Sie der nachstehenden Tabelle.
Type
Nenngröße
d
1
der Glrd.
Type
Nenngröße
d
1
der Glrd.
40-25-160 33 100-65-160 43
40-25-200 33 100-65-200 43
40-25-250 43 100-65-250 43
50-32-160 33 100-65-315 53
50-32-200 33 125-80-160 43
50-32-250 43 125-80-200 43
50-32-315 43 125-80-250 43
65-40-160 33 125-80-315 53
65-40-200 33 125-100-200 43
65-40-250 43 125-100-250 53
65-40-315 43 125-100-315 53
80-50-160 33 150-125-250 53
80-50-200 33 150-125-315 53
80-50-250 43 200-150-250 53
80-50-315 43
Die in der Standardausführung verwendete
Gleitringdichtung ist nicht beständig gegen
Mineralöle.
Nähere Angaben über Gleitringdichtungen
sowie den damit verbundenen Unfallgefahren
finden Sie im Kapitel 6.6 sowie in Kapitel 7.2.
3.3 Lagerung
Die Lagerung erfolgt in den Wälzlagern des Motors.
Die Lager sind auf Lebensdauer fettgeschmiert und
somit wartungsfrei.
3.4 Richtwerte für Schalldruckpegel
Schalldruckpegel L
pA
in dB(A)
Pumpe alleine Pumpe + Motor
Nennleist
ungsbed
arf P
N
in
kW
2950
min -1
1450
min -1
975
min -1
2950
min -1
1450
min -1
975
min -1
0,55 50,5 49,5 49,0 58,0 52,0 51,5
0,75 52,0 51,0 50,5 59,0 54,0 53,0
1,1 54,0 53,0 52,5 60,0 55,5 54,5
1,5 55,5 55,0 54,5 63,5 57,0 56,0
2,2 58,0 57,0 56,5 64,5 59,0 58,5
3,0 59,5 58,5 58,0 68,5 61,0 62,0
4,0 61,0 60,0 59,5 69,0 63,0 63,0
5,5 63,0 62,0 61,5 70,0 65,0 65,0
7,5 64,5 63,5 63,0 70,5 67,0 67,0
11,0 66,5 65,5 65,0 72,0 69,0 68,5
15,0 68,0 67,0 66,5 72,5 70,0 70,5
18,5 69,0 68,5 68,0 73,0 70,5 74,0
22,0 70,5 69,5 69,0 74,5 71,0 74,0
30,0 72,0 71,0 - 75,0 72,0 -
37,0 73,0 - - 76,0 - -
Schalldruckpegel L
pA
gemessen in 1 m Abstand vom
Pumpenumriss nach DIN 45635, Teil 1 und 24. Raum-
und Fundamenteinflüsse sind nicht berücksichtigt. Die
Toleranz für diese Werte beträgt ±3 dB(A).
Zuschlag bei 60 Hz-Betrieb:
Pumpe allein: −
Pumpe mit Motor: +4 dB(A)
3.5 Zulässige Stutzenkräfte und Momente
an den Pumpenstutzen ...
... in Anlehnung an die Europump-Empfehlung für
Pumpen nach ISO 5199.
Die Angaben für Kräfte und Momente gelten nur für
statische Rohrleitungslasten.
Alle Werte für Kräfte und Momente sind auf die
Standardwerkstoffe EN-GJS400-18LT und 1.4408
bezogen.

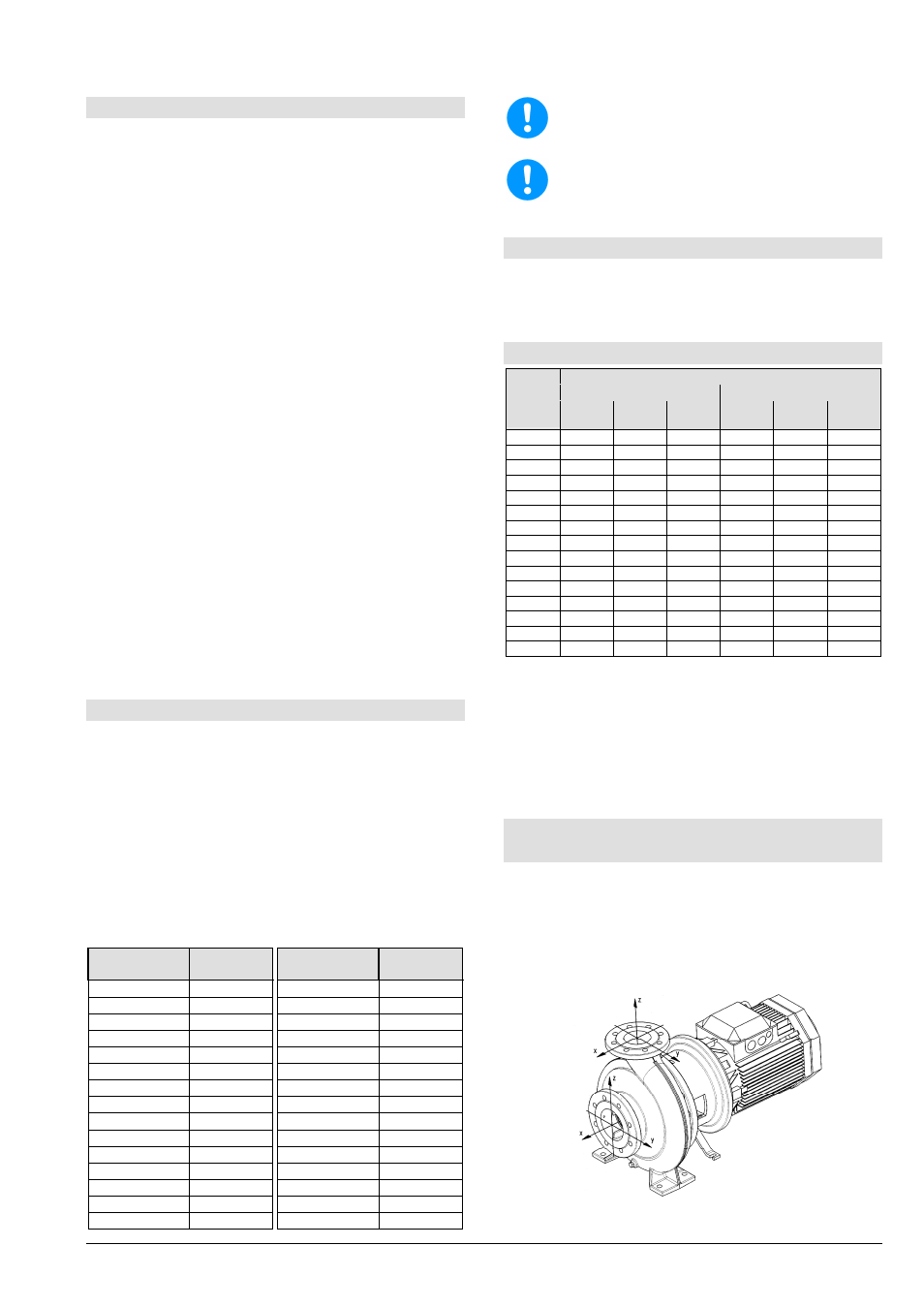

Bild 1
