Einbau-, Betriebs- und Wartungsanleitung Baureihe LSB
LSB 100-german Seite 8 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
Saugstutzen Druckstutzen
Kräfte in N Momente in Nm Kräfte in N Momente in Nm Baugrößen
∅ DN
Fx Fy Fz
∑ F Mx My Mz
∑ M
∅ DN
Fx Fy Fz
∑ F Mx My Mz
∑ M
40-25-160 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
40-25-200 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
40-25-250 40 700 620 560 1100 730 500 590 1070 25 420 400 480 730 500 340 400 730
50-32-160 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-200 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-250 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
50-32-315 50 920 840 760 1450 780 560 650 1150 32 500 480 590 930 620 420 480 900
65-40-160 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-200 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-250 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
65-40-315 65 1180 1040 950 1850 840 620 670 1230 40 620 560 700 1100 730 500 590 1060
80-50-160 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-200 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-250 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
80-50-315 80 1400 1260 1150 2200 900 650 730 1320 50 840 760 920 1450 780 560 650 1150
100-65-160 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-200 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-250 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
100-65-315 100 1880 1680 1520 2950 980 700 810 1450 65 1040 950 1180 1850 840 620 670 1230
125-80-160 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-200 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-250 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-80-315 125 2210 2000 1800 3480 1180 840 1070 1710 80 1260 1150 1400 2200 900 650 730 1320
125-100-200 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
125-100-250 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
125-100-315 125 2210 2000 1800 3480 1180 840 1070 1710 100 1680 1520 1880 2950 980 700 810 1450
150-125-250 150 2800 2520 2270 4400 1400 980 1150 2050 125 2000 1800 2210 3480 1180 840 1070 1710
150-125-315 150 2800 2520 2270 4400 1400 980 1150 2050 125 2000 1800 2210 3480 1180 840 1070 1710
200-150-250 200 3750 3360 3030 5850 1820 1290 1490 2700 150 2520 2270 2800 4400 1400 980 1150 2050

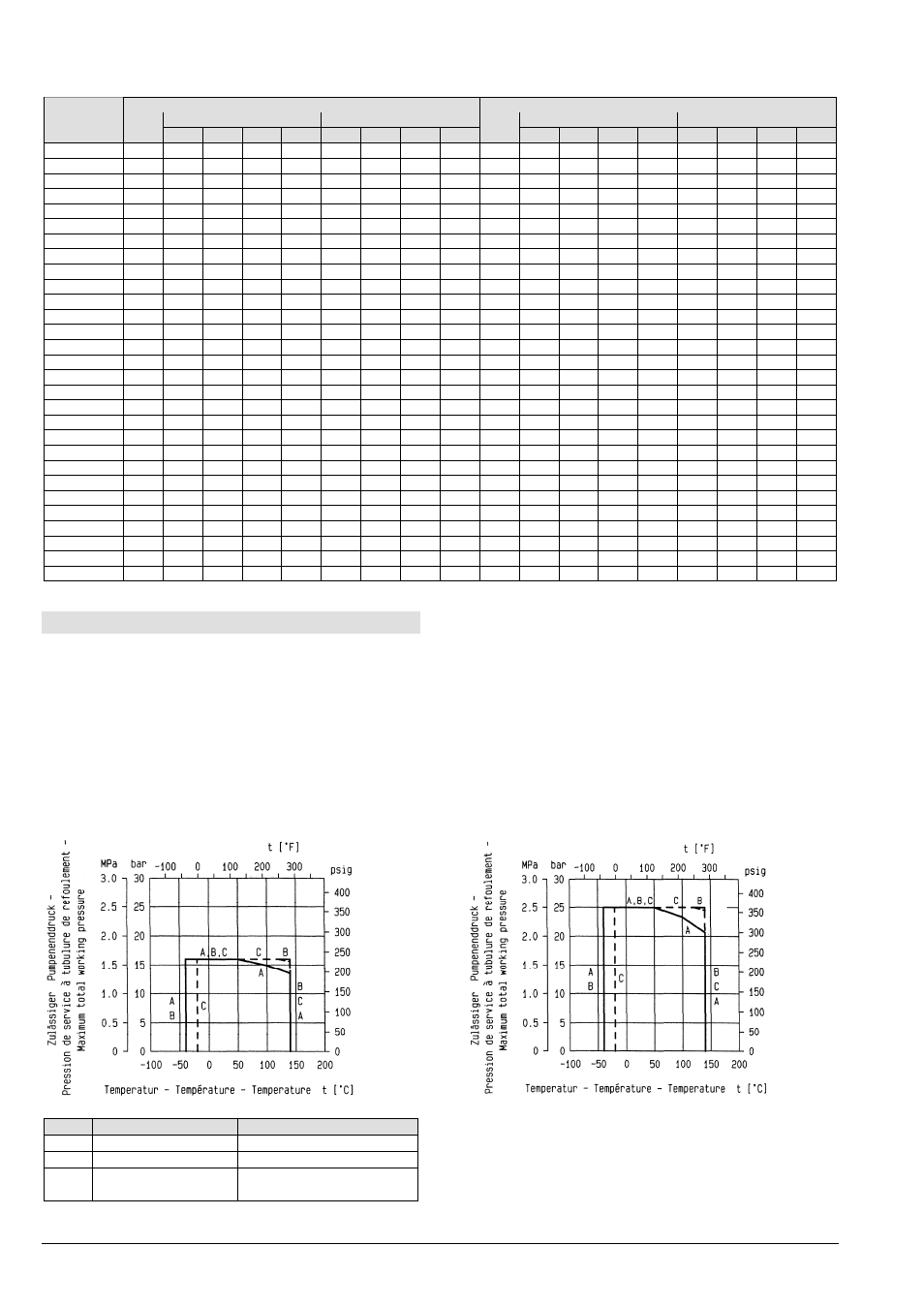

3.6 Zulässige Drücke und Temperaturen
Grundsätzlich gelten die im Datenblatt und / oder der
Auftragsbestätigung sowie am Leistungsschild
angegebenen Werte bezüglich Drücke und
Temperatur. Eine Über- oder Unterschreitung dieser
Werte ist unzulässig. Sind im Datenblatt und / oder der
Auftragsbestätigung keine Drücke und / oder
Temperatur festgelegt, so gelten die folgenden
Grenzen für Zulaufdruck und Raumtemperatur:
Zulaufdruck (Systemdruck) = Druck am
Pumpeneintritt: max. 5 bar
Raumtemperatur max. 40°C.
Bei Einsatz der Pumpen auch einschlägige Gesetze
und Vorschriften beachten (z.B. DIN 4747 oder DIN
4752, Abschnitt 4.5).
Für alle Pumpentypen, außer:
50-32-315 - 65-40-315 - 80-50-315 - 100-65-315 -
125-80-315 - 125-100-315
Nur für:
50-32-315 - 65-40-315 - 80-50-315 - 100-65-315 -
125-80-315 - 125-100-315
Kurve Gehäusewerkstoff Beschreibung
A 1.4408 Austenitischer Stahl
B 1.4517 Duplex Stahl
C
EN-GJS-400-18-LT
(0.7043)
Sphäroguß
Die angegebenen Druck- und Temperaturgrenzen
gelten für Standard-Gleitringdichtungen.
Einsatzgrenzen für andere Werkstoffe auf Anfrage.
