Instructions de montage, de service et de maintenance Série LSB
LSB 100-france Page 46 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
pressions, se référer à la fiche technique et / ou à
la confirmation de commande.
Ouvrir la vanne de la conduite d’aspiration ou
d’arrivée.
Régler la vanne du côté de refoulement à 25%
env. de la cylindrée de référence. Pour les
pompes ayant une section nominale de passage
au niveau des tubulures de refoulement, inférieure
à DN 200, la vanne peut aussi rester fermée au
moment du démarrage.
Vérifier que le groupe est bien raccordé
électriquement à tous les dispositifs de protection
selon les consignes.
Mettre la pompe brièvement en marche et l’arrêter
pour contrôler le sens de rotation. Il doit être
conforme à la flèche du sens de rotation figurant
sur la lanterne d’entraînement.
6.2 Brancher la machine d’entraînement.
Immédiatement (max. 10 secondes pour une
alimentation électrique de 50 Hz et max. 7
secondes pour une alimentation de 60 Hz) après
accélération à la vitesse de régime, ouvrir la
vanne au niveau de la conduite de refoulement et
régler ainsi le point de fonctionnement dynamique
souhaité. Respecter impérativement les valeurs
de refoulement stipulées sur la plaque
signalétique, sur la fiche technique et / ou dans la
confirmation de commande. Toute modification
doit être soumise au préalable à l’avis du
fabricant!
Toute exploitation avec un organe d’arrêt fermé
dans la conduite d’aspiration et / ou de
refoulement est interdite !
En cas de démarrage contre une contre-
pression défaillante, la créer par étranglement
au niveau de la conduite de refoulement
(n’ouvrir la vanne que légèrement). Dès que la
contre-pression est entièrement atteinte, ouvrir
la vanne.
Si la pompe n’atteint pas la hauteur
manométrique prévue ou si des bruits et
vibrations atypiques se manifestent : arrêter la
pompe (voir chapitre 6.7) et en chercher les
causes (voir chapitre 10).
6.3 Remise en service
En principe, la remise en service s’effectue comme la
première mise en service. Mais le contrôle du sens de
rotation et du libre fonctionnement du groupe n’est pas
utile.
Une remise en service automatique ne peut se faire
qu’après avoir vérifié que la pompe reste remplie de
liquide à l’arrêt.
Faire preuve d’une précaution particulière avant
de toucher les éléments chauds de la machine
et au niveau non protégé de la garniture d’arbre.
Les installations à commande automatique
peuvent à tout moment se remettre en marche.
Apposer les panneaux d’avertissement
adéquats sur l’installation.
6.4 Limites de l’exploitation
Les limites d’exploitation de la pompe / du
groupe en matière de pression, de température,
de puissance et de vitesse de rotation sont
stipulées sur la fiche technique et / ou dans la
confirmation de commande et elles doivent être
respectées impérativement !
La puissance stipulée sur la plaque signalétique
de la machine d’entraînement ne doit pas être
dépassée.
Eviter toute modification brutale de température
(choc thermique).
La pompe et la machine d’entraînement doivent
fonctionner uniformément et sans aucune
vibration et être contrôlées au moins une fois par
semaine.
6.4.1 Débit min. / max.
Dans la mesure où aucune autre donnée ne figure
dans les courbes caractéristiques ou sur les fiches
techniques, les données à appliquer sont :
Q
min
= 0,1 x Q
BEP
pour une courte exploitation
Q
min
= 0,3 x Q
BEP
en exploitation continue
Q
max
= 1,2 x Q
BEP
en exploitation continue )*
Q
BEP
= débit à rendement optimum
*) à condition que NPSH
installation
> (NPSH
pompe
+ 0,5 m)
6.4.2 Liquides abrasifs
Ne pas oublier que le refoulement de liquides
contenant des éléments abrasifs entraîne une
usure majeure au niveau de l’hydraulique et du
joint d’arbre. Les intervalles d’inspection doivent
être réduits en conséquence par rapport aux
intervalles normaux.
6.4.3 Fréquence d’enclenchement admissible
La fréquence d’enclenchement admissible de la
pompe ne doit pas être dépassée. Voir diagramme 6.

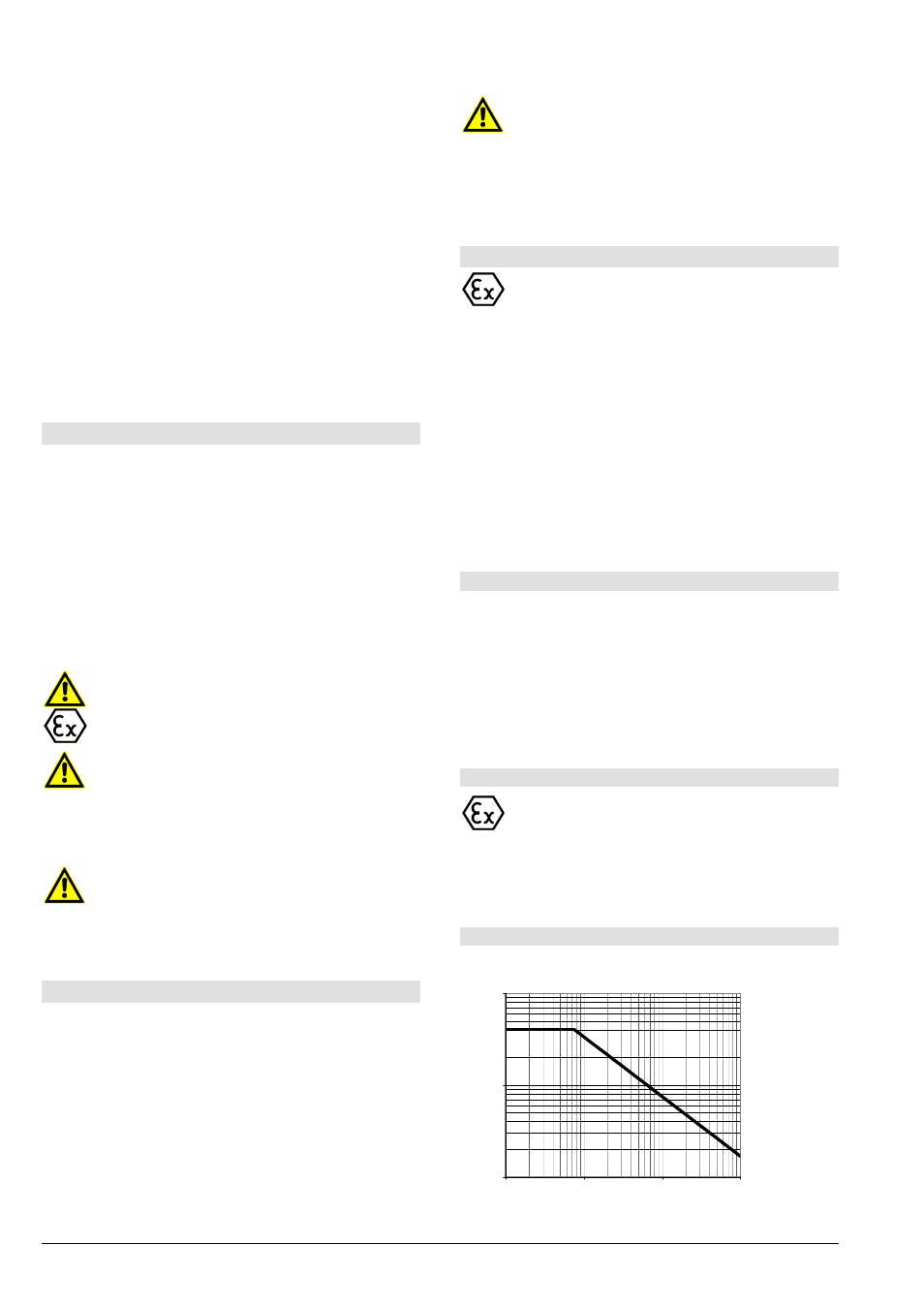

Diagramme 6
1,0
10,0
100,0
1 10 100 1000
m
ax
. z
u
lä
ssig
e A
n
lä
u
fe
p
ro
S
tu
n
d
e
fr
éq
ue
nc
e
m
ax
. d
´e
nc
le
nc
he
m
en
ts
a
dm
./h
puissance d´entrainement [kW]
