Einbau-, Betriebs- und Wartungsanleitung Baureihe LSB
LSB 100-german Seite 21 Revision 02
Artikel Nr. 771076129 Ausgabe 01/2010
Montageanleitung Einzel-Gleitringdichtung ohne Wellenschutzhülse (Aus-
führungscode S1..2)
1. Sicherheitshinweise
Jede Person, die mit dem Ein- und Ausbau, der
Bedienung, Inbetriebnahme und Instandhaltung
der Wellenabdichtung beschäftigt ist, muss
neben dieser Montageanleitung auch die
Einbau-, Betriebs- und Wartungsanleitung der
jeweiligen Pumpe und besonders Kapitel 8.1
"Allgemeine Hinweise" und Kapitel 8.2
"Allgemeines" gelesen und verstanden haben
und diese unbedingt beachten!
Für Pumpen die komform der Richtlinie 94/9/EG
(Atex95) für explosionsgefährdete Umgebung
ausgeführt sind, ist unbedingt die
Zusatzbetriebsanleitung zum Explosionsschutz
der Gleitringdichtung zu beachten.
Die folgenden Angaben sind, so weit sie den inneren
Aufbau der Gleitringdichtung betreffen, nur allgemein
gültig. Etwaige Besonderheiten entnehmen Sie dem
Typenblatt der Gleitringdichtung oder der Anleitung
des Gleitringdichtungherstellers.
2. Ausführungsbeschreibung
Diese Wellenabdichtung ist eine Einzel-
Gleitringdichtung mit Einbaumaßen nach EN 12756
(DIN 24960) Ausführung "K". API Plan 02 / ISO Plan
00.
Durch den patentierten Zyklon-Dichtungsraum ist
keine zusätzliche Spülung des Gleitringdichtungs-
raumes erforderlich.
Angaben über Werkstoffe und Einsatzbereich der
verwendeten Gleitringdichtungen entnehmen Sie dem
Datenblatt in der Betriebsanleitung bzw. der
Auftragsbestätigung.

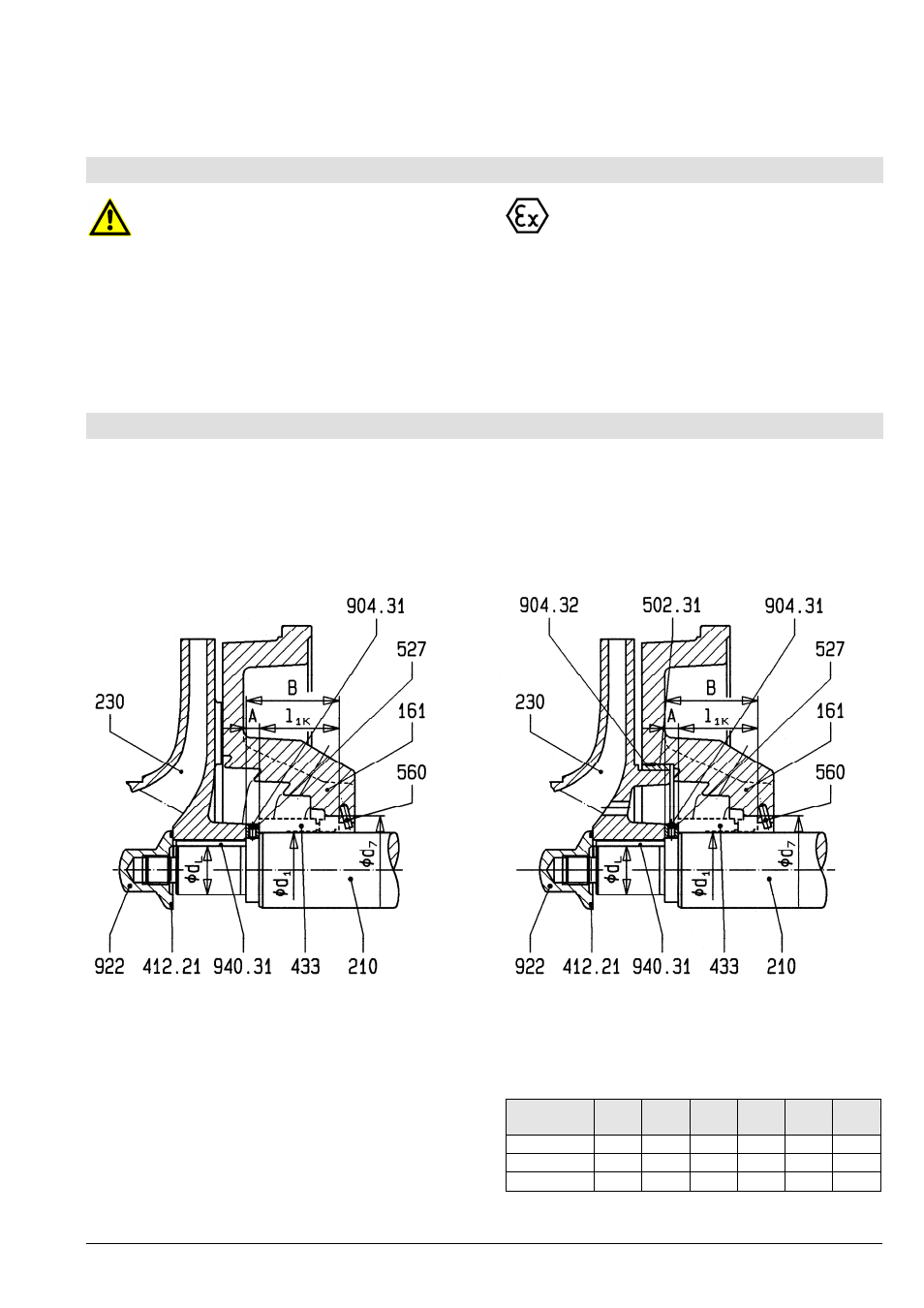

Teilbezeichnungen:
161 Gehäusedeckel
210 Welle
230 Laufrad
412.21 O-Ring
433 Gleitringdichtung
502.31*) Spaltring
524 Wellenschutzhülse
527 a) Stellring
560 b) Stift
904.31 a) Gewindestift
904.32*) Gewindestift
922 Laufradmutter
940.31 Passfeder
*) optional
a) nicht bei allen Gleitringdichtungs-Bauarten
b) nur bei Gleitringdichtungen mit PTFE-O-
Ringen
Technische Änderungen vorbehalten!
Nenngröße
der Glrd.
∅
d
1
∅
d
7
l
1K
A B
∅
d
L
33 33 48 42,5 7,5 50 19
43 43 61 45 7,5 52,5 28
53 53 73 47,5 10 57,5 38
