Elektrische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW
Wichtige Hinweise
l
86
EDKVF9333V DE/EN/FR 7.1
5.7
Grundgeräte im Leistungsbereich 75 ... 90 kW
5.7.1
Wichtige Hinweise
Um Zugang zu den Leistungsanschlüssen zu erhalten, entfernen Sie die Haube:

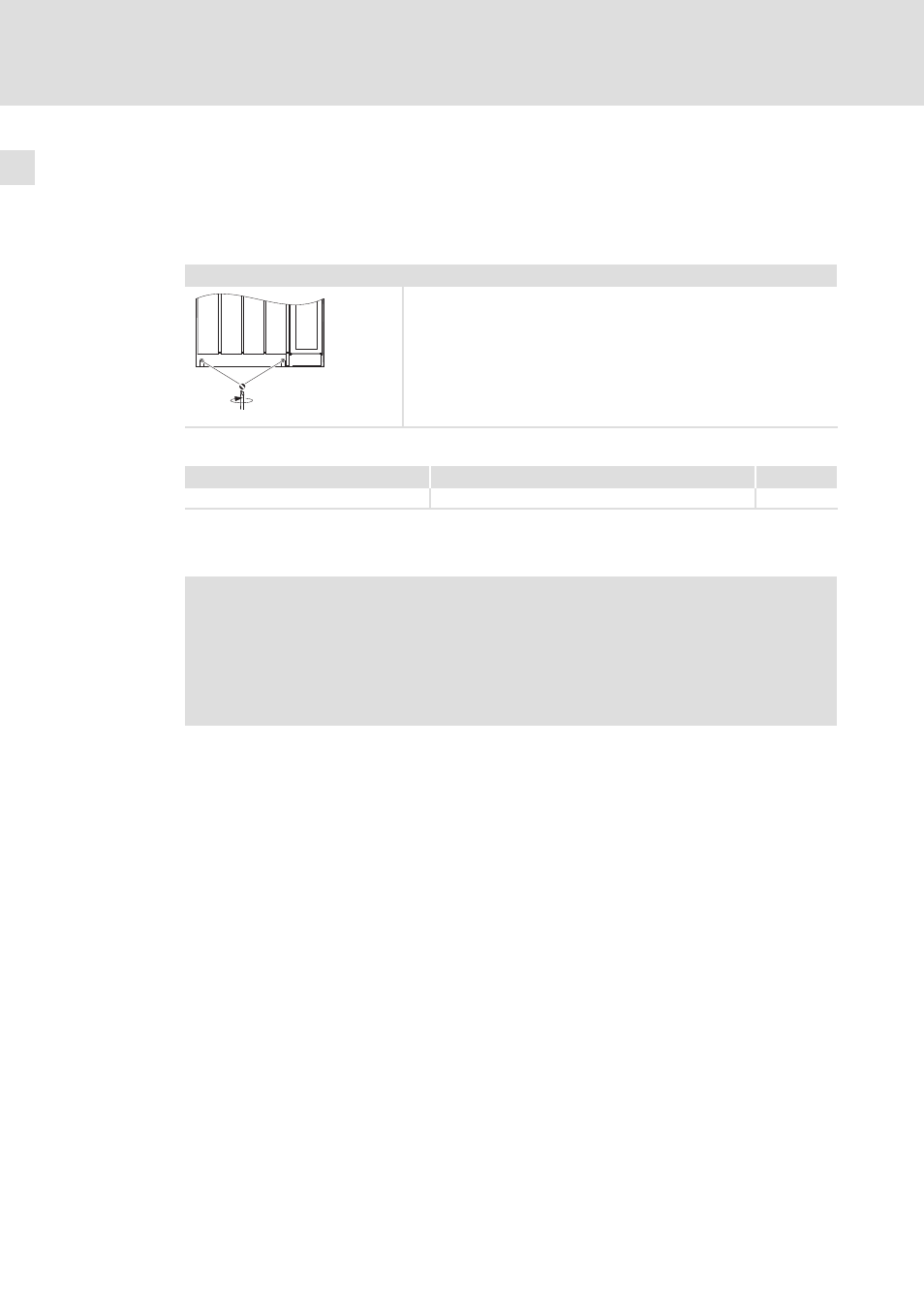

Haube des Antriebsreglers abnehmen
0
1
1. Schrauben
0 lösen
2. Haube
1 nach oben klappen und aushängen
9300vec113
Benötigtes Installationsmaterial aus dem Lieferumfang:
Beschreibung
Verwendung
Anzahl
Kabelbinder 3,5 × 150 mm
Zugentlastung/Schirmauflage für Motorleitung
4
5.7.2
Netzanschluss, DC−Einspeisung
)
Hinweis!
ƒ
Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ
Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
