Sicherheitshinweise
Motor thermisch überwachen
Eigenbelüftete Motoren
l
19
EDKVF9333V DE/EN/FR 7.1
2.2.2
Eigenbelüftete Motoren
Konstruktionsbedingt sind eigenbelüftete Normmotoren im Vergleich zu fremdbelüfte-
ten Motoren im unteren Drehzahlbereich einer erhöhten Wärmeentwicklung ausgesetzt.
J
Warnings!
Zur Einhaltung der UL 508C Norm müssen Sie über die Codestelle C0129/x die
drehzahlabhängige Bewertung des zulässigen Drehmomentes einstellen.
Parametrieren
Zur I
2
x t−Überwachung können Sie folgende Codestellen einstellen:
Codestelle
Bedeutung
Wertebereich
Lenze−Einstellung
C0066
Anzeige der I
2
x t−Belastung des Motors
0 ... 250 %
−
C0120
Schwelle: Auslösung Fehler "OC6"
0 ... 120 %
0 %
C0127
Schwelle: Auslösung Fehler "OC8"
0 ... 120 %
0 %
C0128
Thermische Motor−Zeitkonstante
0,1 ... 50,0 min
5,0 min
C0606
Reaktion auf Fehler "OC8"
TRIP, Warnung, Off
Warnung
C0129/1
S1−Drehmomentkennlinie I
1
/I
N
10 ... 200 %
100 %
C0129/2
S1−Drehmomentkennlinie n
2
/n
N
10 ... 200 %
40 %
Wirkung der Codestelle C0129/x
0
0.9
0
0.1
C0129/2
0.2
0.3
0.4
0.6
0.7
0.8
1.0
1.1
1
0
0.132
2
I
/ IN
n
/ nN
C0129/1
3
9300STD350

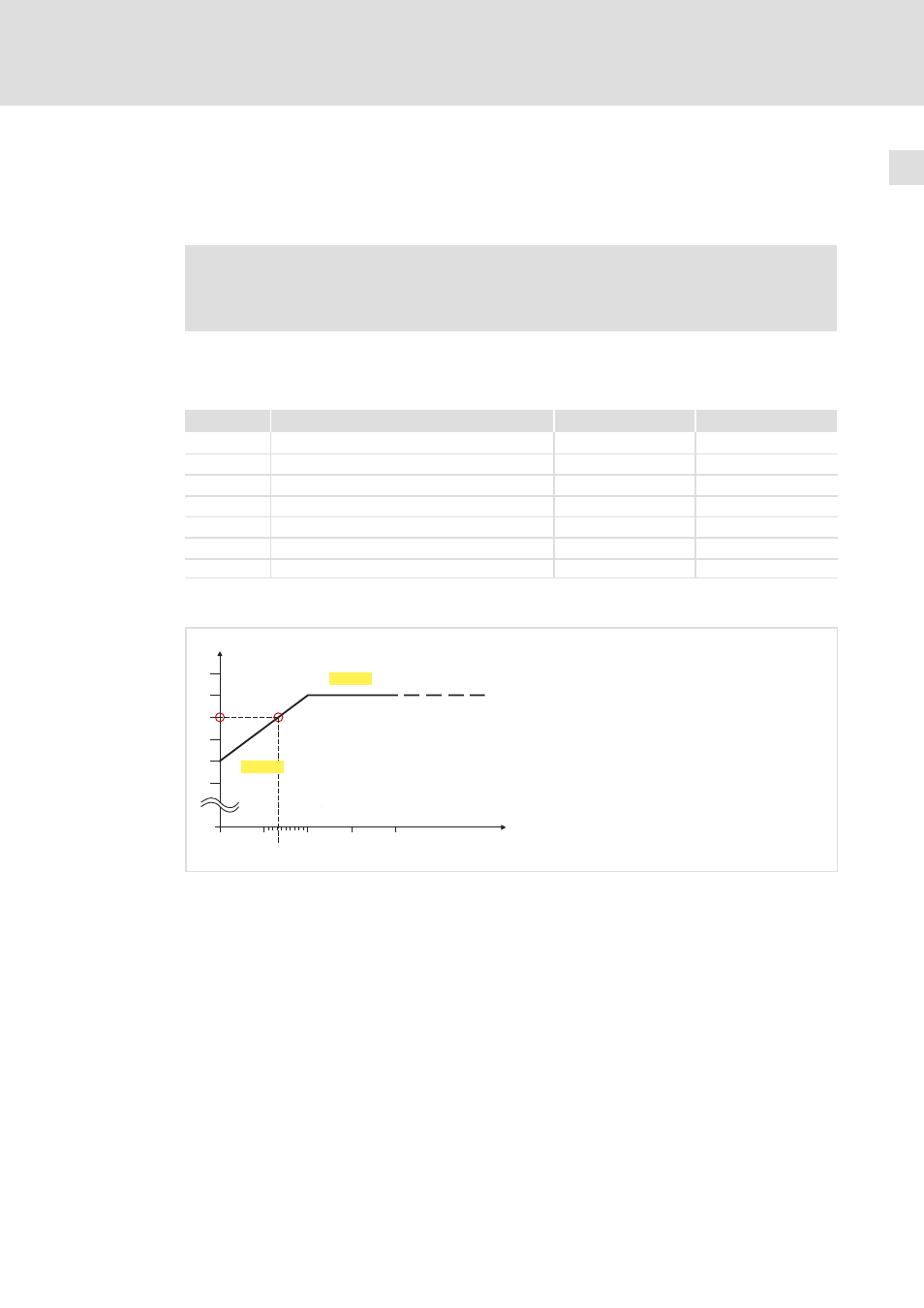

Abb. 2−2
Betriebspunkt im Bereich der Kennlinienabsenkung
Die abgesenkte Drehzahl−/Drehmomentkennlinie (Abb. 2−2) reduziert die zulässige ther-
mische Belastung eigenbelüfteter Normmotoren. Die Kennlinie ist eine Gerade zu deren
Definition zwei Punkte notwendig sind:
ƒ
Punkt
0: Festlegung mit C0129/1
Mit diesem Wert ist auch eine Anhebung der maximal zulässigen Belastung möglich.
ƒ
Punkt
1: Festlegung mit C0129/2
Mit größer werdenden Drehzahlen bleibt die maximal zulässige Belastung unverän-
dert (I
Mot
= I
N
).
In Abb. 2−2 kann für jeden Betriebspunkt (
2) auf der Kennlinie (0 ... 1) die Motordrehzahl
und der entsprechende zulässige Motorstrom bzw. das Motordrehmoment (
3) abgelesen
werden.
3 kann auch mit den Werten in C0129/1 und C0129/2 berechnet werden (Bewer-
tungskoeffizient "y",
¶ 20).
