Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage mit Befestigungsschienen (Standard)
4
l
34 EDKVF9333V DE/EN/FR 7.1
4.1.2 Montage mit Befestigungsschienen (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
EVF9321−EV ...
EVF9324−EV
EVF9325−EV
EVF9326−EV
Befestigungsschienen Befestigung Antriebsregler 2 4
Abmessungen
a
c
a
c c1
d b b1 b1 d b
L L
1 2 0
k
g
e
³ 100mm
³ 100mm
9300vec114

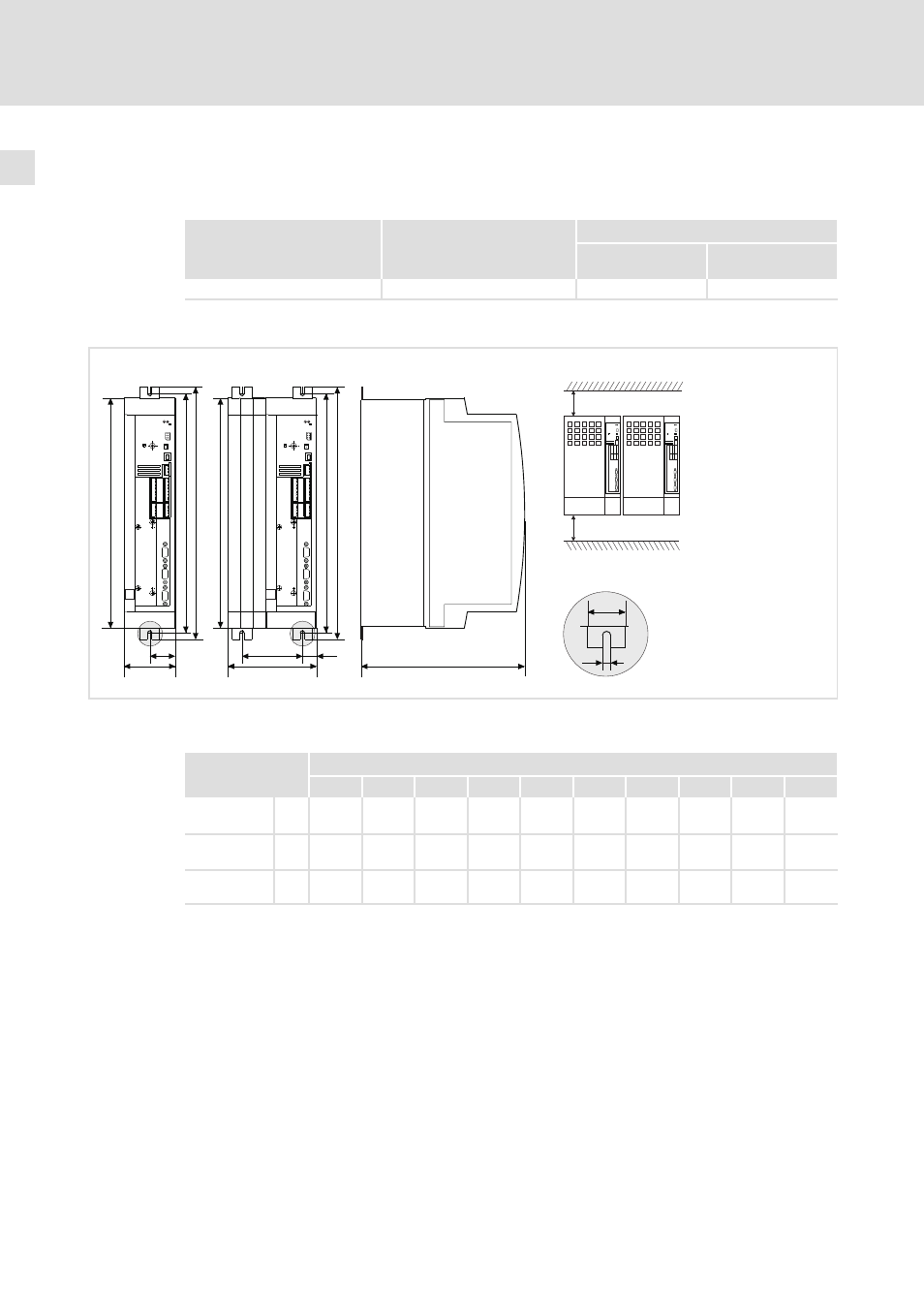

Abb. 4−1 Standardmontage mit Befestigungsschienen 0,37 ... 11 kW
2 Antriebsregler können ohne Abstand angereiht werden
9300 vector Maße [mm]
Typ a b b1 c c1 d d1 e 1) g k
EVF9321−EV
EVF9322−EV
0 78 384 350 39 − 365 ˘ 250 6,5 30
EVF9323−EV
EVF9324−EV
0 97 384 350 48,5 − 365 ˘ 250 6,5 30
EVF9325−EV
EVF9326−EV
1 135 384 350 21,5 92 365 ˘ 250 6,5 30
1) Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungsschienen an die Gehäusewanne des Antriebsreglers montieren.
