Elektrische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Netzanschluss, DC−Einspeisung
5
l
59 EDKVF9333V DE/EN/FR 7.1
5.4.2 Netzanschluss, DC−Einspeisung
)
Hinweis!
ƒ Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
Montage Schirmblech
(
Stop!
ƒ Um den PE−Gewindebolzen nicht zu beschädigen, das Schirmblech und den
PE−Anschluss immer in der gezeigten Reihenfolge montieren. Die
benötigten Teile finden Sie im Beipack.
ƒ Laschen nicht als Zugentlastung benutzen.
M6
M5
2 3
4 5
6 7
1
0
L1 L2 L3 +UG -UG
PE
a 1.7 Nm
15 lb-in
PE
M5
3.4 Nm
30 lb-in
a
}
+ PE
4
2
8
0
7
9300vec130

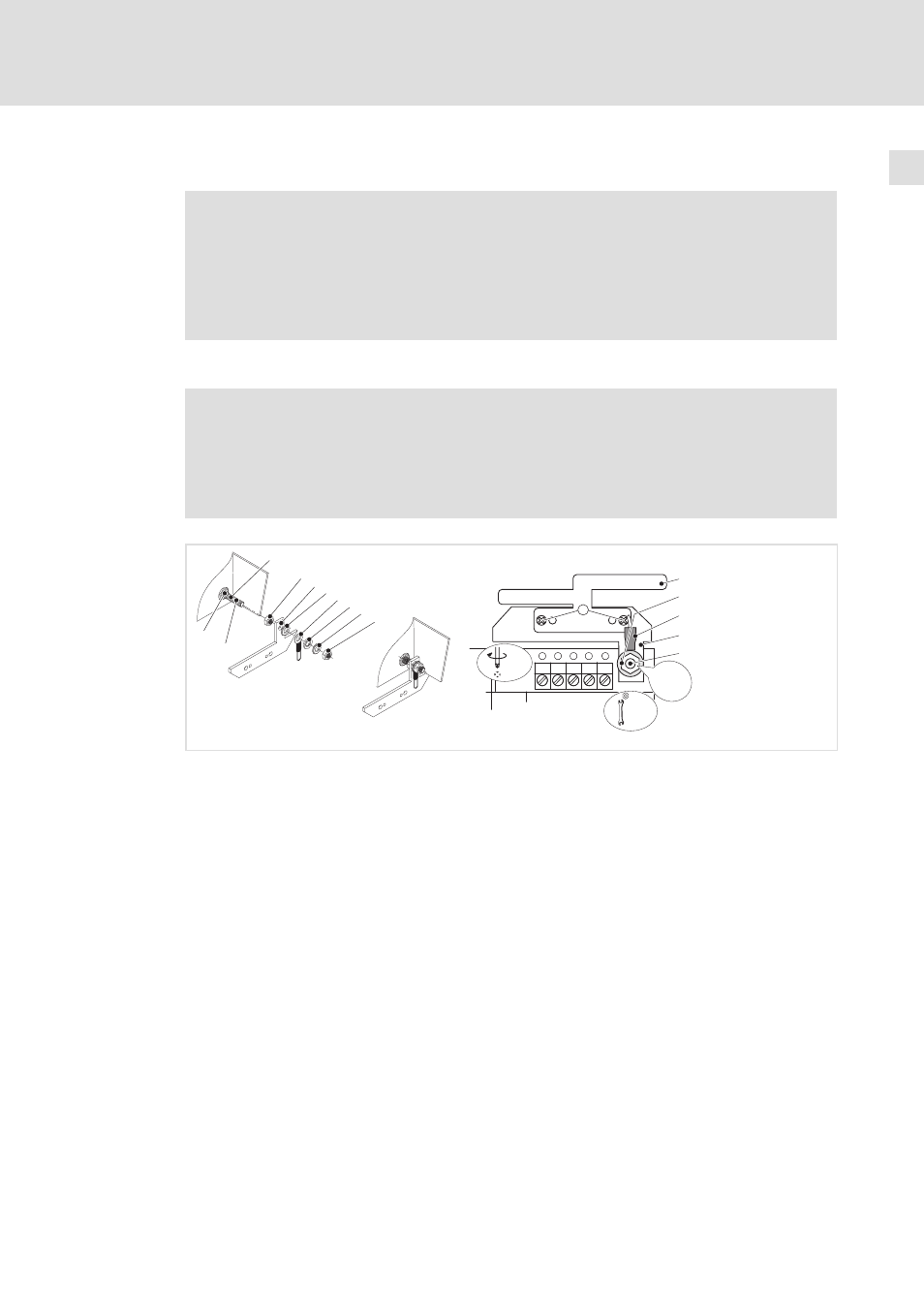

Abb. 5−2 Montage des Schirmblechs bei Antriebsreglern 0,37 ... 11 kW
0 PE−Gewindebolzen
1 Mutter M5 aufschrauben und handfest anziehen
2 Befestigungswinkel für Schirmblech aufschieben
3 Fächerscheibe aufschieben
4 PE−Leitung mit Ringkabelschuh aufschieben
5 Unterlegscheibe aufschieben
6 Federring aufschieben
7 Mutter M5 aufschrauben und anziehen
8 Schirmblech mit zwei Schrauben M4 (a) auf Befestigungswinkel schrauben
