Elektrische Installation
Grundgeräte im Leistungsbereich 55 kW
Netzanschluss, DC−Einspeisung
5
l
79 EDKVF9333V DE/EN/FR 7.1
PE +UG -UG L1 L2 L3
3
0 1 2
L1, L2, L3
+U , -U
PE
G G
M8
15 Nm
132 lb-in
}
+
PE
9300vec126

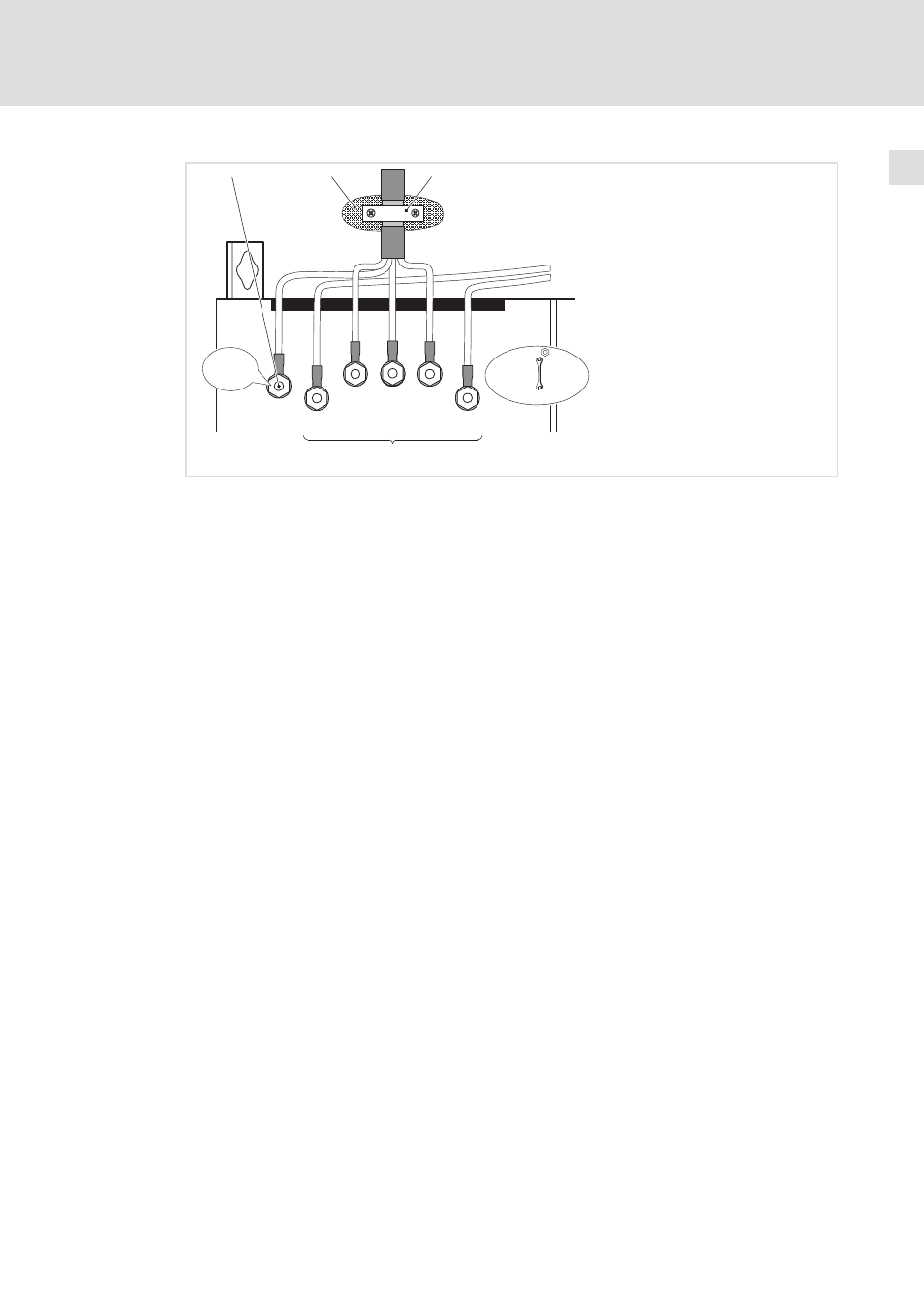

Abb. 5−15 Netzanschluss, DC−Einspeisung bei Antriebsreglern 45 ... 55 kW
0 PE−Gewindebolzen
PE−Leitung mit Ringkabelschuh anschließen
1 Metallisch leitende Fläche
2 Schirmschelle
Schirm großflächig auf Schaltschrank−Montageplatte auflegen und mit Schirmschelle
festschrauben (Schirmschelle nicht im Lieferumfang enthalten)
Um die Schirmanbindung zu verbessern, den Schirm zusätzlich am PE−Gewindebolzen
auflegen
3 Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung mit Ringkabelschuhen
+U
G
, −U
G
: Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
