Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Wichtige Hinweise
5
l
69 EDKVF9333V DE/EN/FR 7.1
5.5 Grundgeräte im Leistungsbereich 15 ... 30 kW
5.5.1 Wichtige Hinweise

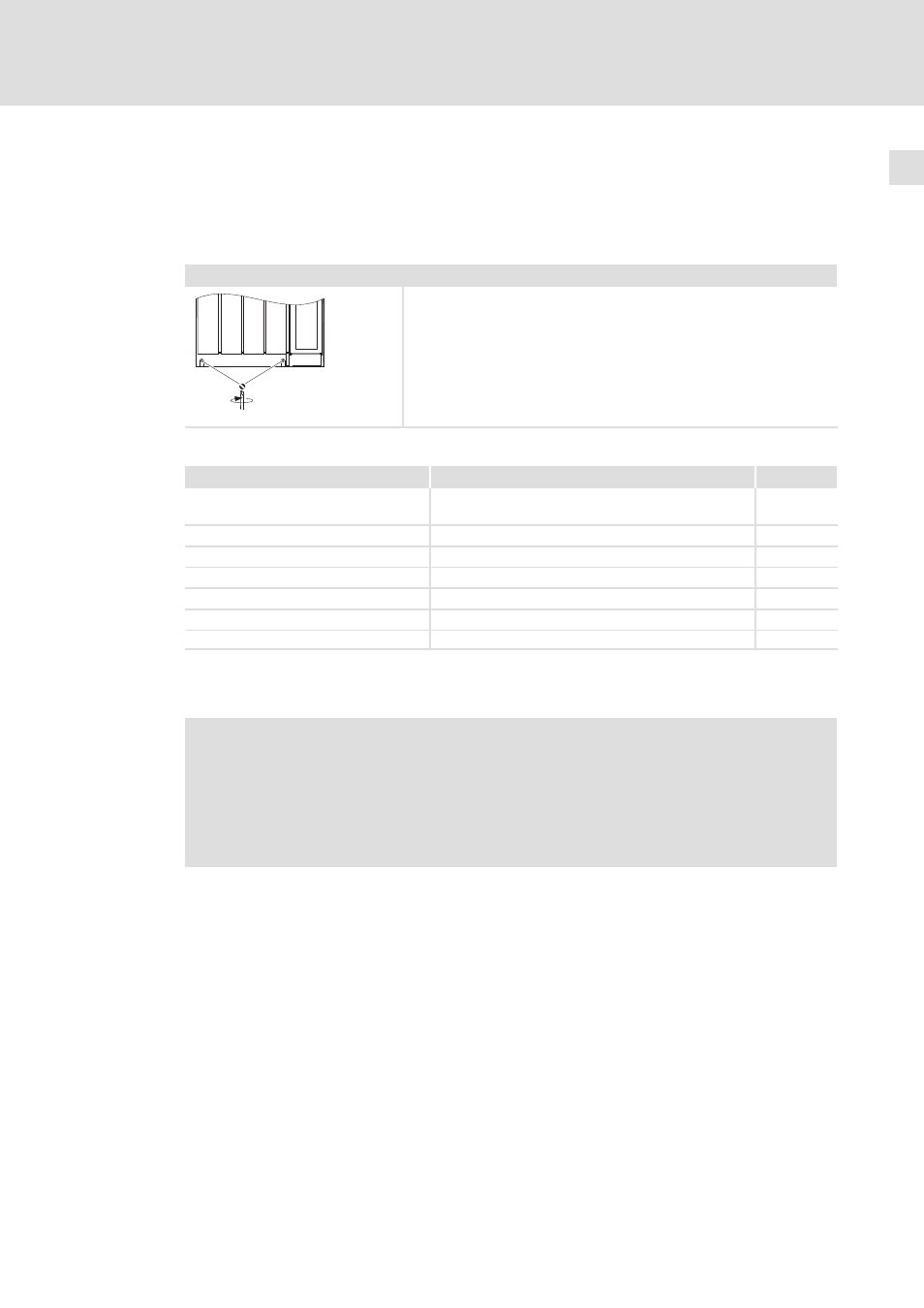

Um Zugang zu den Leistungsanschlüssen zu erhalten, entfernen Sie die Haube:
Haube des Antriebsreglers abnehmen
0
1
1. Schrauben 0 lösen
2. Haube 1 nach oben klappen und aushängen
9300vec113
Benötigtes Installationsmaterial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Sechskantmutter M6 (DIN 934) Anschluss Versorgungsleitungen (Netz, +U
G
, −U
G
) und
Motorleitung an die Stehbolzen
10
Unterlegscheibe Æ 6 mm (DIN 125) Für Sechskantmutter M6 10
Federring Æ 6 mm (DIN 127) Für Sechskantmutter M6 10
Durchführungstülle Motorleitung 1
Halterung Schirmauflage Aufnahme des Schirmblechs für Motorleitung 1
Selbstformschraube Ж 4 Ч 14 mm Befestigung Halterung Schirmauflage 2
Schirmblech Schirmauflage für Motorleitung 1
5.5.2 Netzanschluss, DC−Einspeisung
)
Hinweis!
ƒ Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
