Installation électrique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Remarques importantes
l
298
EDKVF9333V DE/EN/FR 7.1
5.7
Appareils de base pour la plage de puissance de 75 ... 90 kW
5.7.1
Remarques importantes

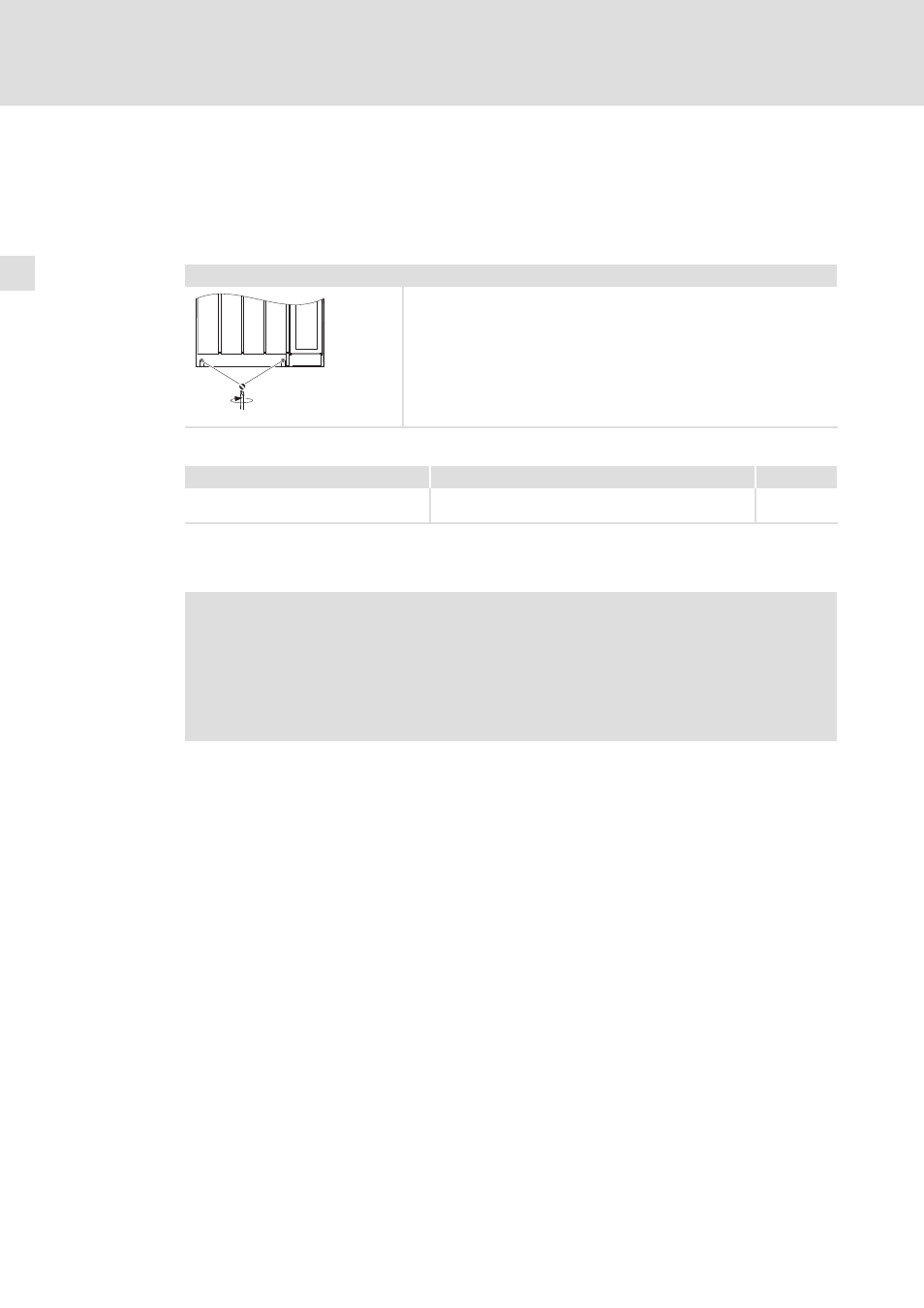

Pour accéder aux raccordements de puissance, retirer le capot :
Retirer le couvercle du variateur
0
1
1. Desserrer les vis
0.
2. Relever puis retirer le couvercle
1.
9300vec113
Matériel d’installation requis (compris dans l’équipement livré) :
Description
Fonction
Quantité
Serre−câble 3,5 × 150 mm
Support de charge/reprise du blindage pour le câble
moteur
4
5.7.2
Raccordement au réseau, alimentation CC
)
Remarque importante !
ƒ
En cas d’utilisation d’un filtre réseau ou d’un filtre antiparasite, blinder le
câble entre le filtre et le variateur de vitesse s’il mesure plus de 300 mm de
long.
ƒ
En cas de fonctionnement en bus CC ou d’alimentation CC, utiliser de
préférence des câbles CC blindés.
