Installation mécanique
Appareils de base d’une puissance de 45 kW
Montage avec séparation thermique (montage traversant)
l
256
EDKVF9333V DE/EN/FR 7.1
4.3.3
Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVF93xx−EV. Se
munir également du kit pour montage traversant EJ0010.
Encombrements
d2
d2
d2
d
b
g
a1
a
d1
b1
h
h
c1
c2
c3
c4
e
e1
L
9300vec117
Fig.4−8

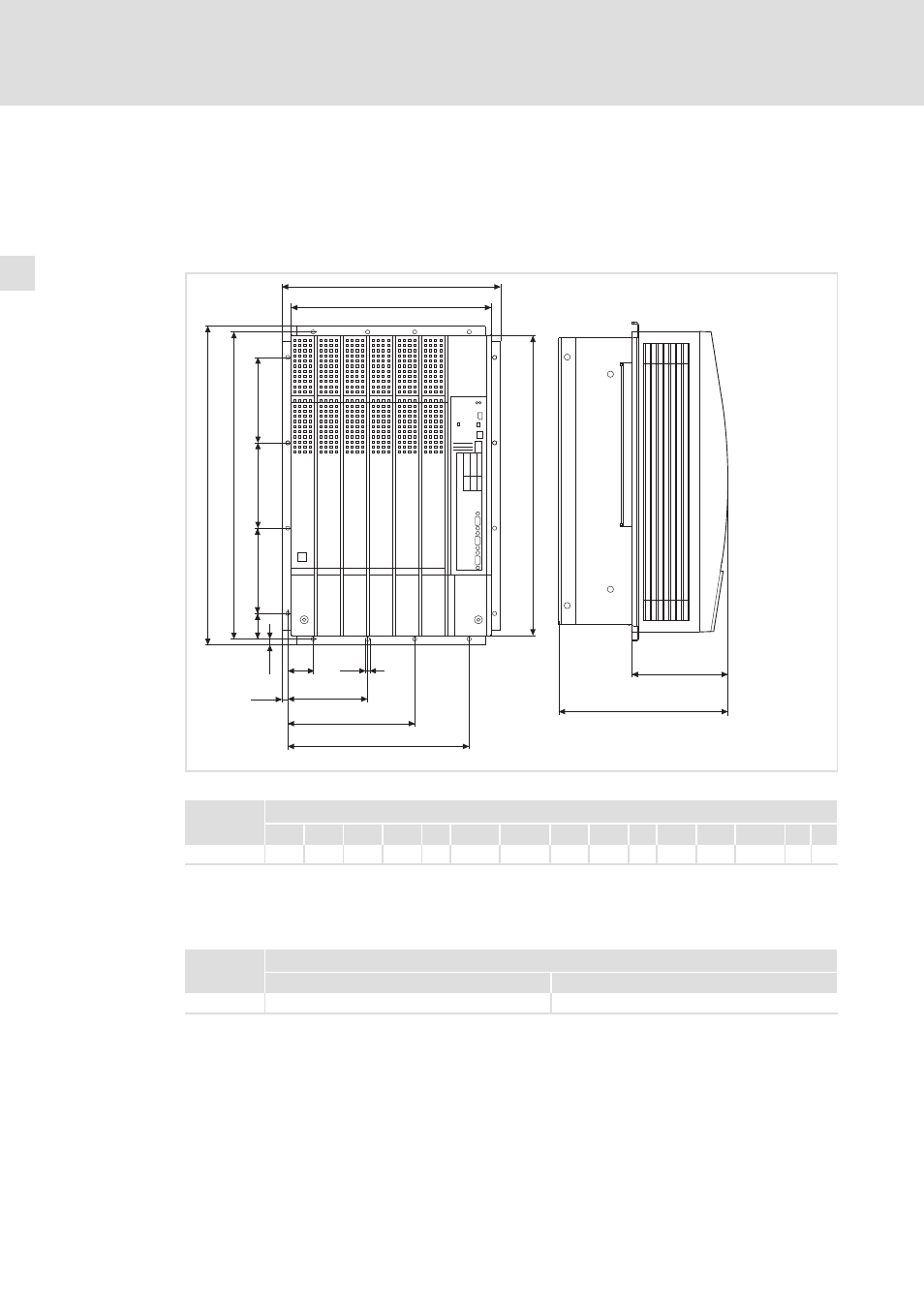

Encombrements : montage avec séparation thermique (montage traversant) 45 kW
9300 vector
Encombrements [mm]
Type
a
a1
b
b1
c1
c2
c3
c4
d
d1
d2
e
1)
e1
g
h
EVF9330−EV
373
340
543
510
45
137,5
217,5
310
525
45
145
285
163,5
7
9
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 vector
Encombrements [mm]
Type
Largeur
Hauteur
EVF9330−EV
320
492
