Installation électrique
Partie commande
Variante d’appareil sans fonction "absence sûre de couple"
l
308
EDKVF9333V DE/EN/FR 7.1
5.8.2
Variante d’appareil sans fonction "absence sûre de couple"
Alimentation via source de tension interne
ƒ
Pour alimenter les entrées numériques (X5/E1 ... X5/E5), une sortie numérique
programmable (X5/A1, par exemple) doit être configurée au niveau HAUT en
permanence.
ƒ
Pour alimenter les entrées analogiques (X6/1, X6/2 et X6/3, X6/4), une sortie
analogique programmable (X6/63, par exemple) doit être configurée au niveau
HAUT en permanence.
GND2
+24V
E5
A2 A3 A4 ST1ST2 59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28 E1 E2 E3 E4
3k
3k
3k
3k
3k
S1
A1
X3
X6
1
2
3
4
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
GND1
GND1
7
7
62 63
AIN1
AIN2
AOUTx
AOUT2
AOUT1
1
3
2
4
7
10k
10k
9300vec201

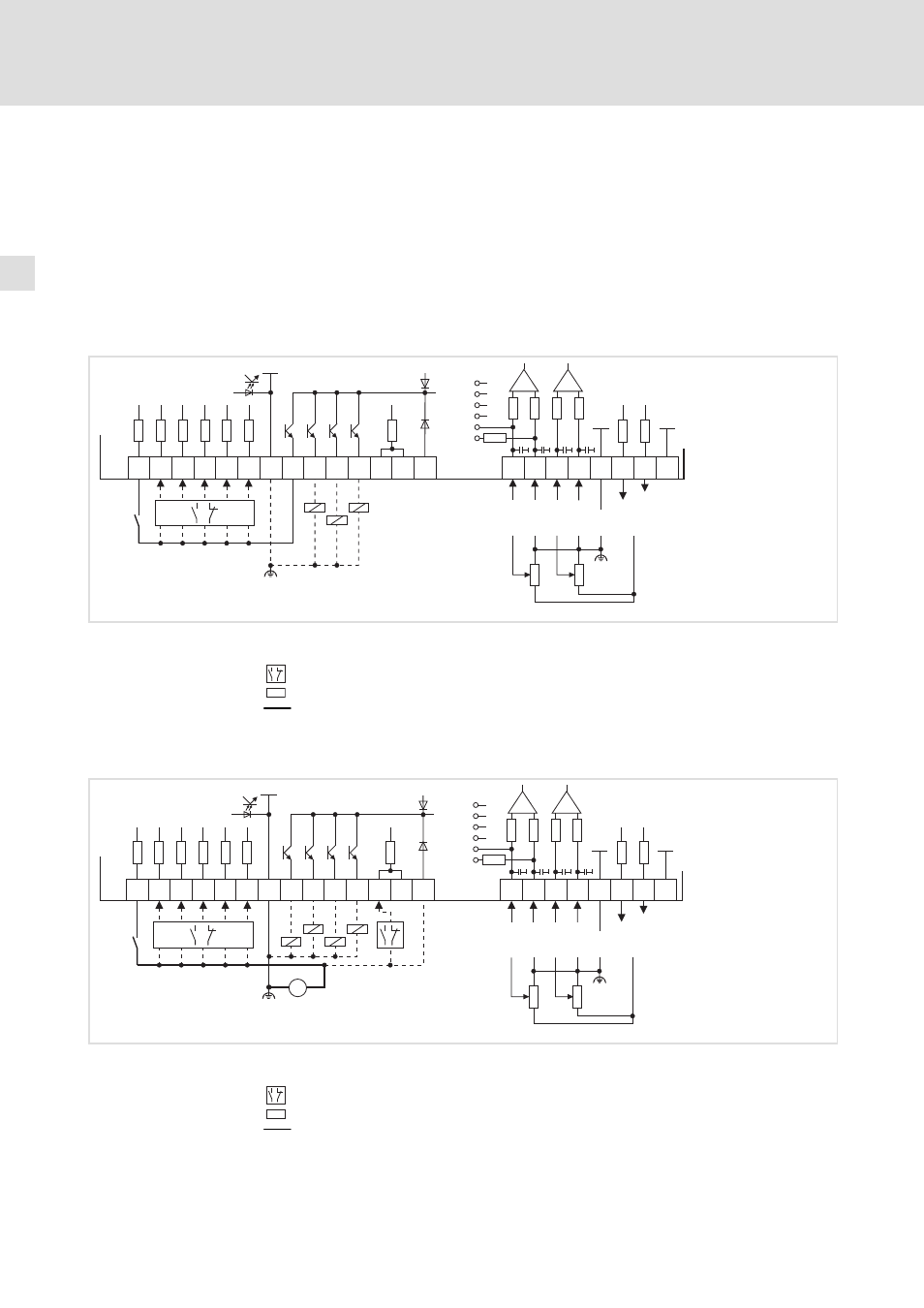

Fig.5−26
Câblage des entrées/sorties numériques et analogiques avec source de tension interne
S1
Déblocage du variateur
Contact à fermeture ou contact à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes par le réglage Lenze :
^ 311
Alimentation via source de tension externe
GND2
+24V
E5
A2 A3 A4 ST1ST2 59
39
3k
47k
50mA
50mA
50mA
50mA
X5
28 E1 E2 E3 E4
3k
3k
3k
3k
3k
DC 24 V
(+18 V … +30 V)
S1
+
–
A1
X3
GND1
GND1
X6
1
2
3
4
7
7
62 63
242R
1
2
3
4
5
6
100k
100k
100k
100k
3.3nF
AIN1
AIN2
AOUTx
AOUT2
AOUT1
1
3
2
4
7
10k
10k
9300vec202
Fig.5−27
Câblage des entrées/sorties numériques et analogiques avec source de tension externe
S1
Déblocage du variateur
Contact à fermeture ou contact à ouverture
Z
Récepteur
Câblage minimum requis
Affectation des bornes par le réglage Lenze :
