Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Montage avec équerres de fixation (standard)
l
250
EDKVF9333V DE/EN/FR 7.1
4.2.2
Montage avec équerres de fixation (standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description
Fonction
Quantité
Equerre de montage
Fixation du variateur de vitesse
4
Vis à tête conique bombée M5 × 10 mm
(DIN 966)
Montage des équerres de fixation sur le variateur
de vitesse
4
Encombrements
c1
a
d1
c
e
d
b1
b
L
g
m
k
0
³ 100mm
³ 100mm
9300vec111
Fig.4−4

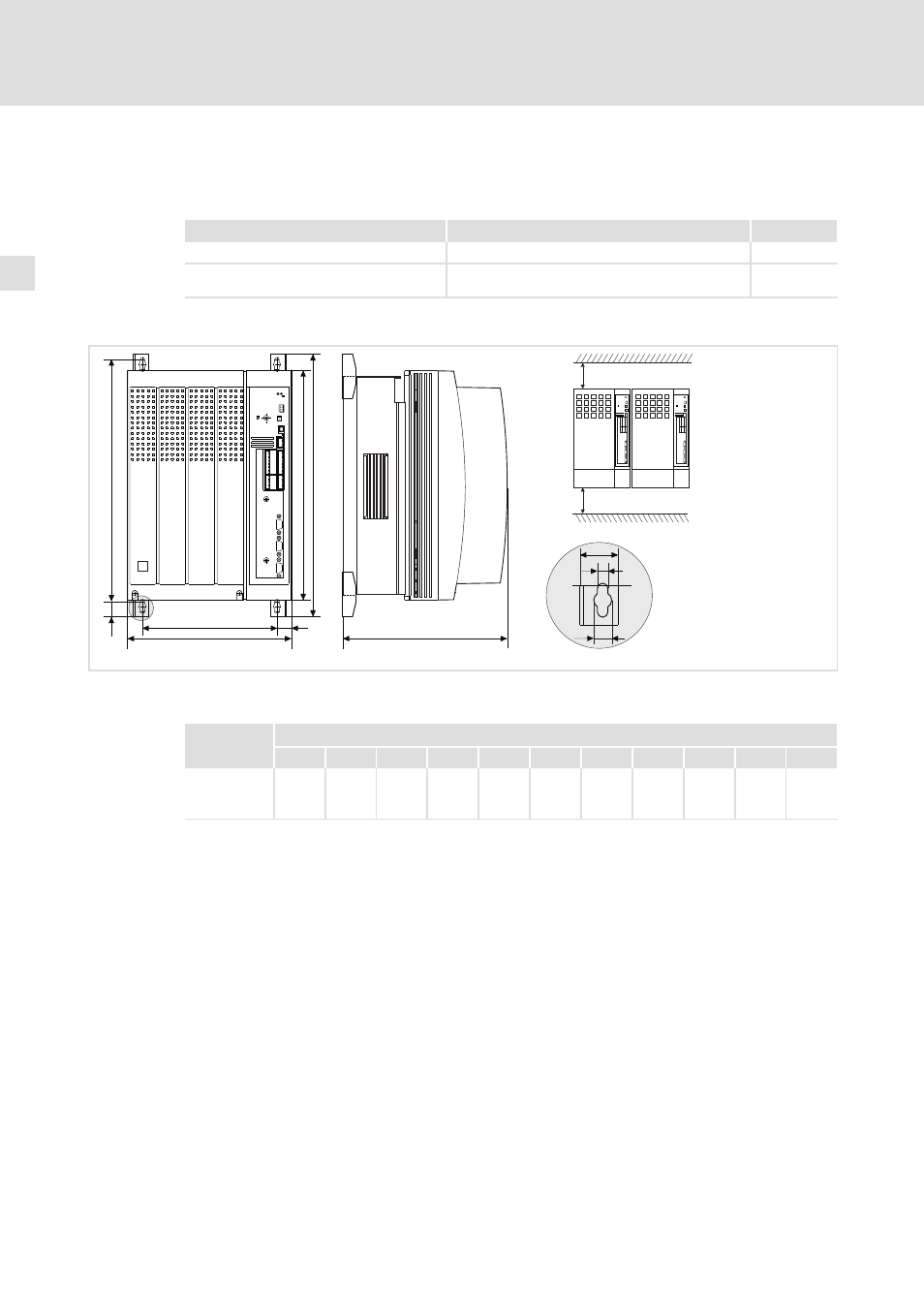

Montage standard avec équerres de fixation 15 ... 30 kW
0 Les variateurs de vitesse peuvent être juxtaposés (espace nul).
9300 vector
Encombrements [mm]
Type
a
b
b1
c
c1
d
d1
e
1)
g
k
m
EVF9327−EV
EVF9328−EV
EVF9329−EV
250
402
350
22
206
370
24
250
6,5
24
11
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
ƒ
Monter les équerres de fixation sur le radiateur du variateur de vitesse.
