Mechanische Installation
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
Montage thermisch separiert (Durchstoßtechnik)
l
35
EDKVF9333V DE/EN/FR 7.1
4.1.3
Montage thermisch separiert (Durchstoßtechnik)
Für die Montage in Durchstoßtechnik müssen Sie den Antriebsregler Typ EVF93xx−EV ver-
wenden. Zusätzlich benötigen Sie den Montagesatz für Durchstoßtechnik:
Typ
Montagesatz
Typ
Montagesatz
EVF9321−EV, EVF9322−EV
EJ0036
EVF9323−EV, EVF9324−EV
EJ0037
EVF9325−EV, EVF9326−EV
EJ0038
Abmessungen
a1
a1
c1
c1
a
a
c
c
g
g
d1
d1
d1
d1
d
d
b1
b1
b
b
L
L
1
0
e
f
9300vec115

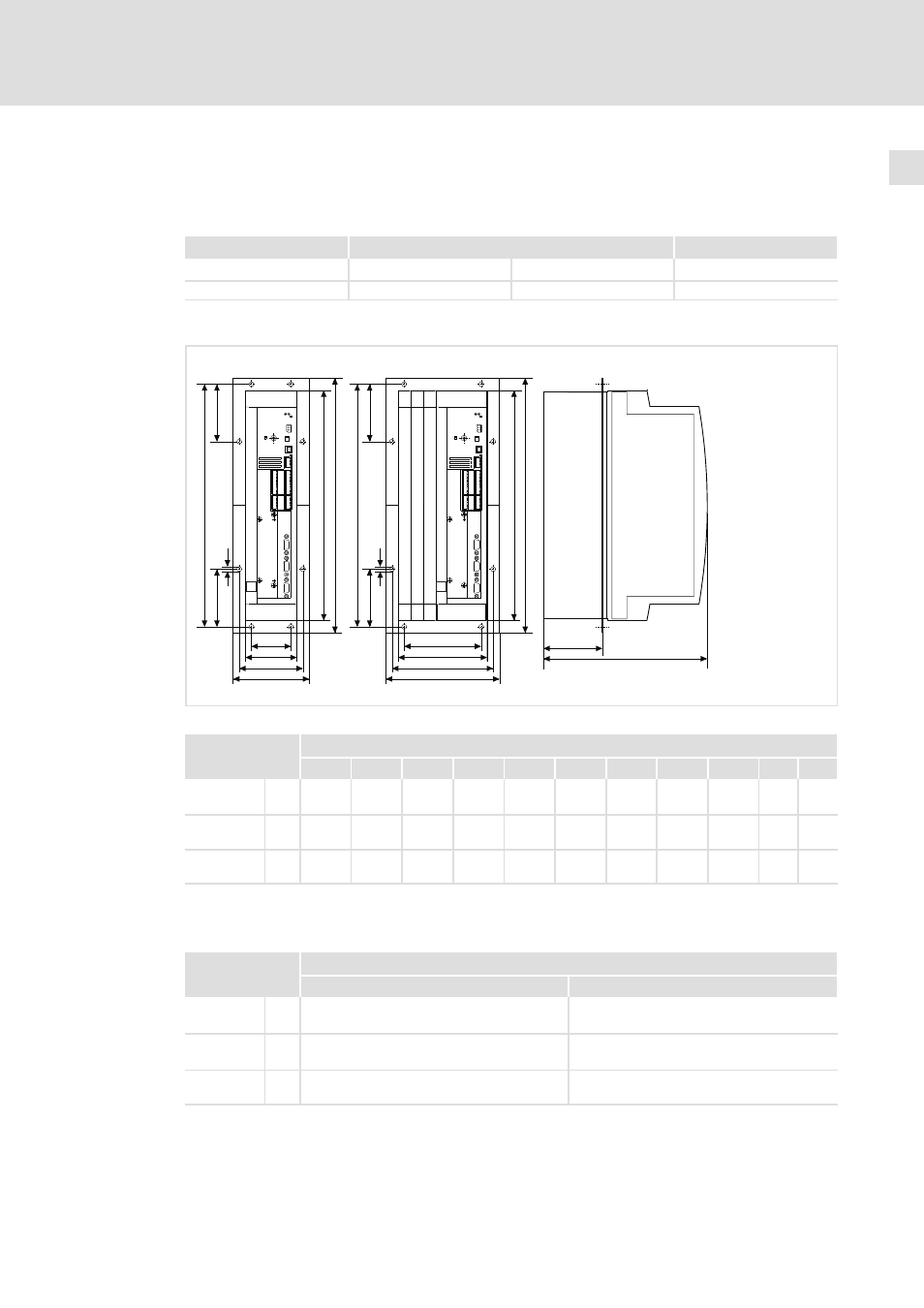

Abb. 4−2
Abmessungen Montage thermisch separiert 0,37 ... 11 kW
9300 vector
Maße [mm]
Typ
a
a1
b
b1
c
c1
d
d1
e
1)
f
g
EVF9321−EV
EVF9322−EV
0
112,5
78
385,5
350
60
95,5
365,5
105,5
250
92
6,5
EVF9323−EV
EVF9324−EV
0
131,5
97
385,5
350
79
114,5
365,5
105,5
250
92
6,5
EVF9325−EV
EVF9326−EV
1
169,5
135
385,5
350
117
152,5
365,5
105,5
250
92
6,5
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montageausschnitt im Schaltschrank
9300 vector
Maße [mm]
Typ
Breite
Höhe
EVF9321−EV
EVF9322−EV
0
82
350
EVF9323−EV
EVF9324−EV
0
101
350
EVF9325−EV
EVF9326−EV
1
139
350
