Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Motoranschluss
l
75
EDKVF9333V DE/EN/FR 7.1
PE
PE
T1
T1
T2
T2
U
V
W
4
4
T1
T2
2.5 Nm
22,1 lb-in
T1
T2
2.5 Nm
22,1 lb-in
}
+
PE
}
+
PE
0
0
1
1
3
2
2
U, V, W,
PE
5 Nm
44 lb-in
M 6
9300std030

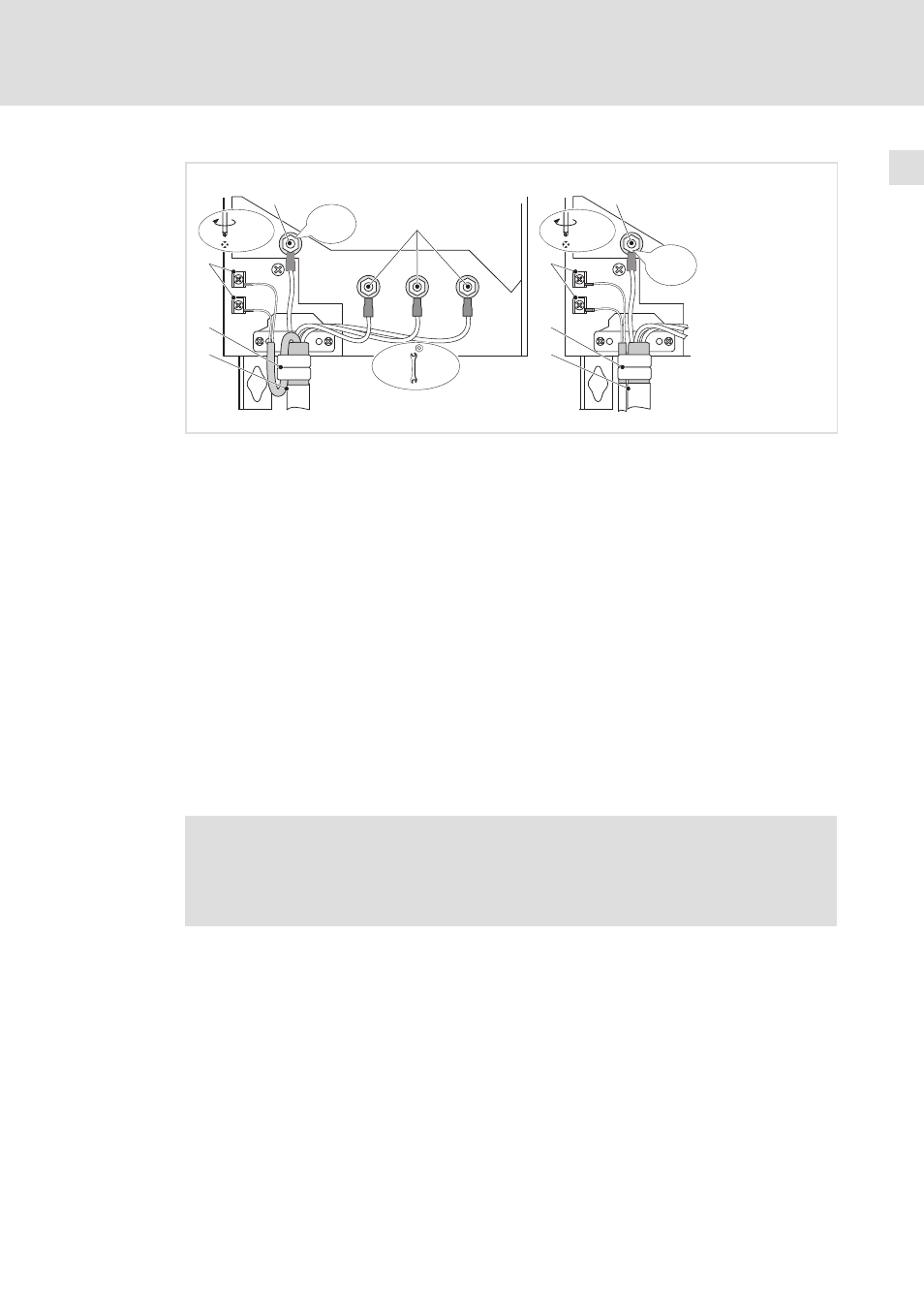

Abb. 5−12
Motoranschluss mit Kaltleiter (PTC) oder Thermokontakt (Öffner)
0 Anschluss Motor mit Lenze Systemleitung mit integrierter Steuerleitung für die
Motortemperatur−Überwachung
1 Schirmblech
Gesamtschirm und Schirm der Steuerleitung für die Motortemperatur−Überwachung mit
den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
0 Anschluss Motorleitung und separate Steuerleitung für die
Motortemperatur−Überwachung
1 Schirmblech
Schirm der Motorleitung und Schirm der Leitung für die Motortemperatur−Überwachung
mit den Laschen festklemmen. Ggf. mit Kabelbinder fixieren.
2 PE−Gewindebolzen
Anschluss PE−Leitung mit Ringkabelschuh
3 U, V, W
Anschluss Motorleitung
Auf richtige Polung achten. Max. Länge der Motorleitung beachten.
Max. anschließbarer Leitungsquerschnitt: 50 mm
2
mit Ringkabelschuh
4 T1, T2 für Motortemperatur−Überwachung
Anschluss Leitung für Kaltleiter (PTC) oder Thermokontakt (Öffner)
Motor mit Temperatursensor KTY
)
Hinweis!
ƒ
Wir empfehlen, für die Verdrahtung Lenze−Systemleitungen zu verwenden.
ƒ
Bei selbstkonfektionierten Leitungen nur Leitungen mit paarweise
verdrillten und abgeschirmten Adern verwenden.
