Installation mécanique
Appareils de base pour une puissance de 55 kW
Repositionnement du module ventilateur dans le cas d’un montage traversant
4
l
261 EDKVF9333V DE/EN/FR 7.1
Repositionnement du câble de raccordement sur le module ventilateur
9300vec173

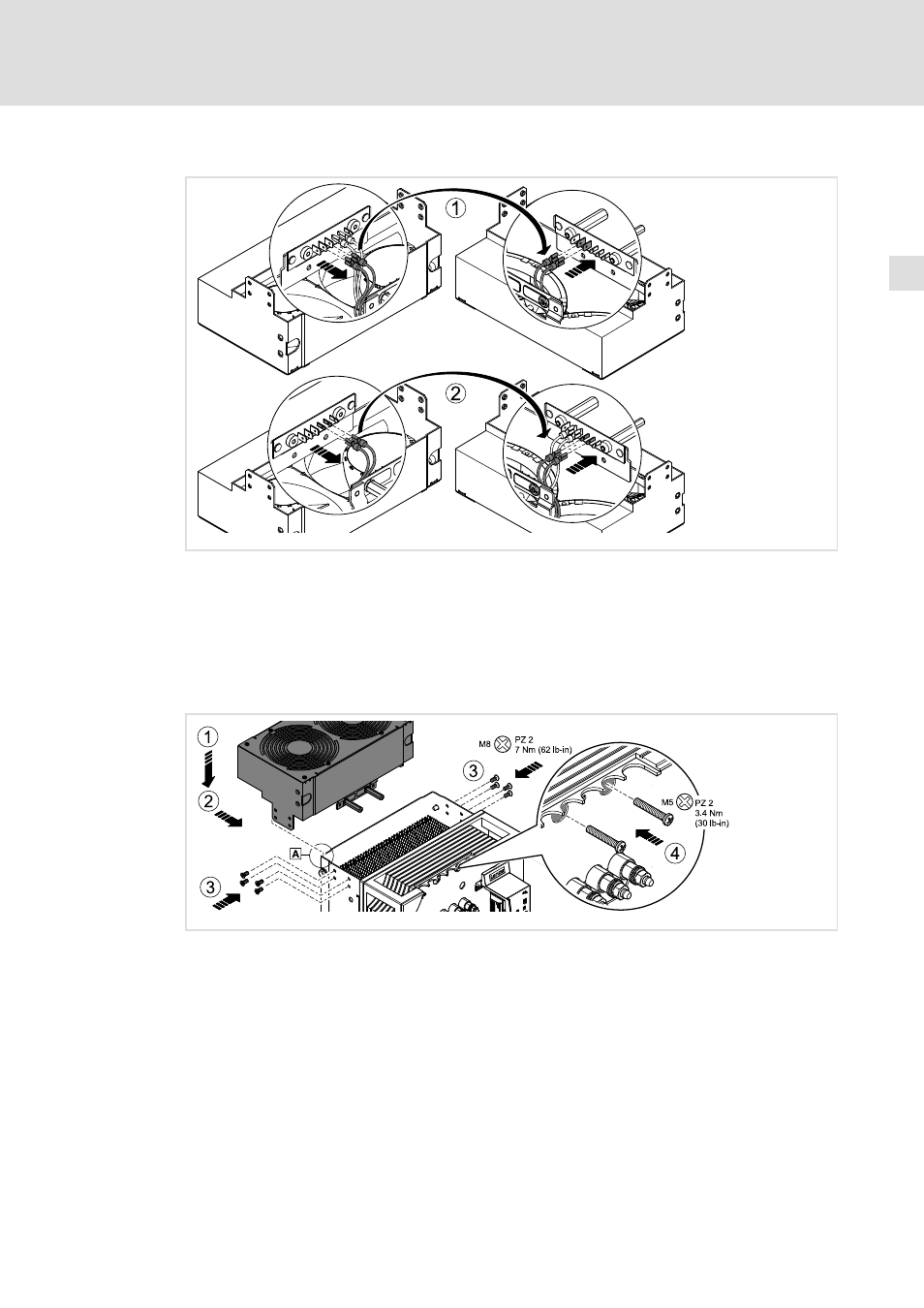

Fig.4−13 Repositionnement du câble de raccordement du ventilateur pour l’alimentation
1. Retirer les cosses des deux câbles de raccordement rouges et les enficher de
nouveau sur le côté diagonalement opposé.
2. Retirer les cosses des deux câbles de raccordement bleus et les enficher de nouveau
sur le côté diagonalement opposé.
Montage du module ventilateur tourné de 180°
9300vec172
Fig.4−14 Montage du module ventilateur dans le variateur
1. Placer le ventilateur sur le variateur. Mettre en place les griffes de serrage à l’arrière
dans la cuve de fond
0.
Veiller à ce que les douilles filetées n’entrent pas en contact avec le bord du carter, pour
éviter de les endommager.
2. Faire glisser le ventilateur vers l’avant.
3. De chaque côté, insérer et serrer les 4 vis de fixation du ventilateur.
4. Insérer et fixer les deux vis d’alimentation.
