Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement du moteur
5
l
278 EDKVF9333V DE/EN/FR 7.1
PE PE
U U V V W W
T1 T1 T2 T2 U, V, W
T1, T2 0.5...0.6 Nm
4.4...5.3 lb-in U, V, W
T1, T2 0.5...0.6 Nm
4.4...5.3 lb-in
 ‚
2 2 3 3
1 1
0 0
9300std011

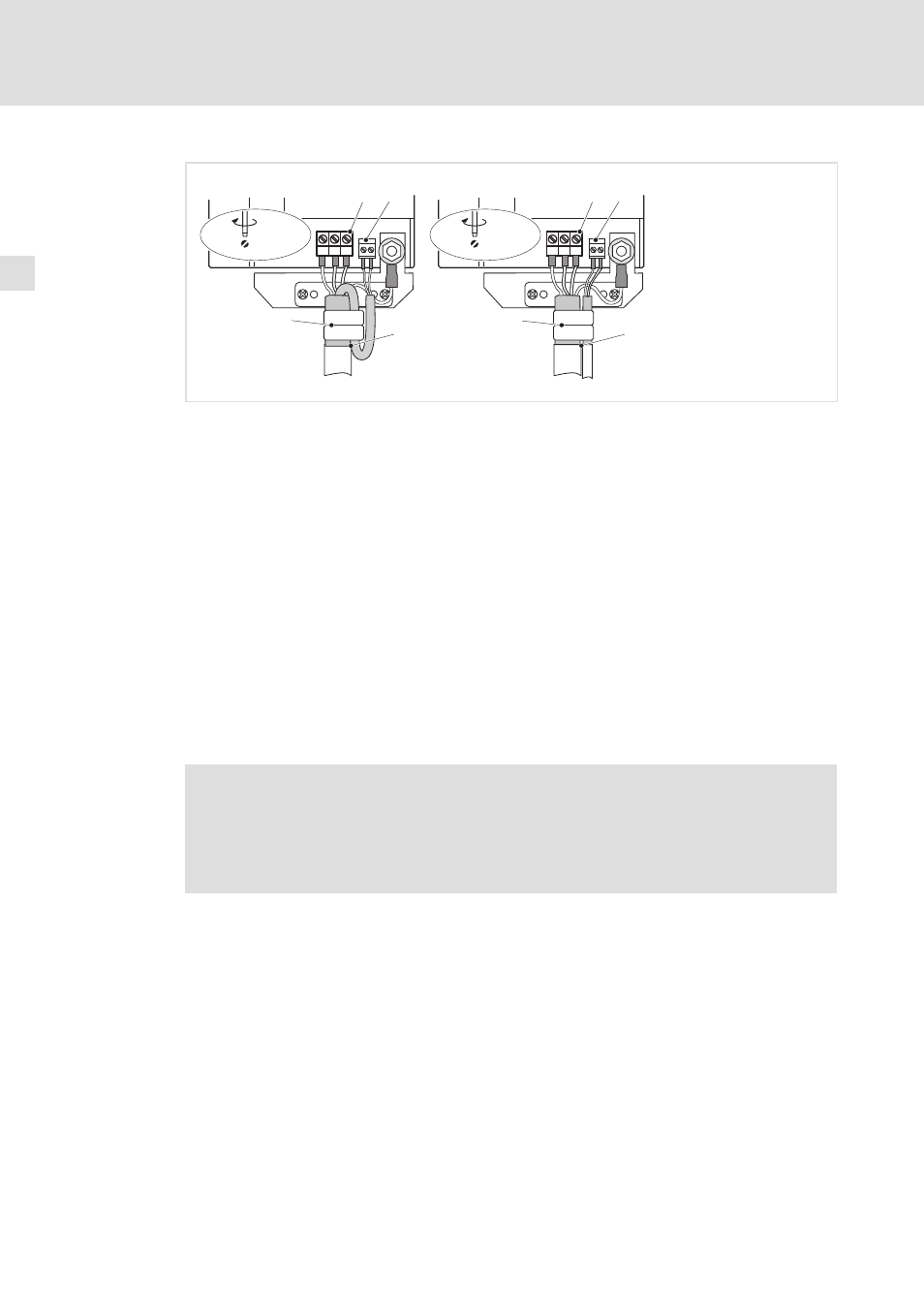

Fig.5−6 Raccordement du moteur avec thermistor PTC ou contact thermique à ouverture
 0 Raccordement pour moteur avec câble système Lenze avec câble de commande intégré
pour la surveillance de la température du moteur
1 Tôle de blindage
Fixer le blindage global et celui du câble de commande pour la surveillance de la
température du moteur à l’aide des griffes de serrage ou de serre−câbles.
‚ 0 Raccordement pour câble moteur et câble de commande séparé pour la surveillance de la
température du moteur
1 Tôle de blindage
Fixer le blindage du câble moteur et celui du câble pour la surveillance de la température
moteur à l’aide des griffes de serrage ou de serre−câbles.
2 U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur. Pour des
câbles souples, utiliser des embouts appropriés.
Section de câble maximale : 4 mm
2 , avec cosse à sertir à embout rond > 4 mm 2
3 T1, T2 pour surveillance de la température moteur
Raccordement pour câble du thermistor PTC ou du contact thermique à ouverture
Moteur avec sonde thermique KTY
)
Remarque importante !
ƒ Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
