Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage mit Befestigungswinkeln (Standard)
4
l
44 EDKVF9333V DE/EN/FR 7.1
4.3.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Montage Befestigungswinkel am Antriebsregler 4
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 4
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 4
Abmessungen
a
c1
e
b1
d
d1
b
l
c
³ 50mm ³ 50mm
g
m
k
0
³ 100mm
³ 100mm
9300vec133

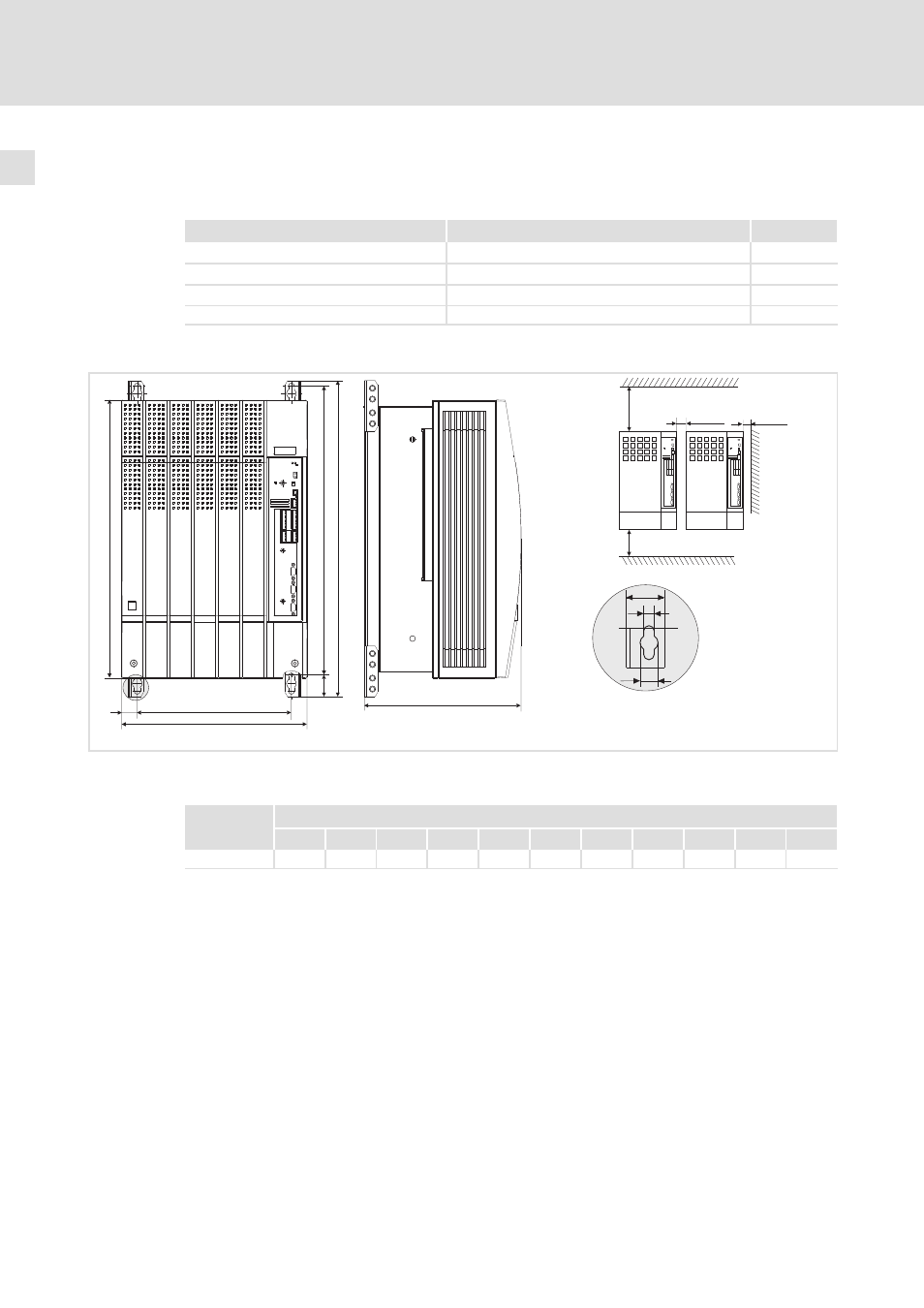

Abb. 4−7 Standardmontage mit Befestigungswinkeln 45 kW
0 Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können
9300 vector Maße [mm]
Typ a b b1 c c1 d d1 e 1) g k m
EVF9330−EV 340 580 510 28,5 283 532 38 285 11 28 18
1) Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.
