Installation électrique
Appareils de base pour la plage de puissance de 75 ... 90 kW
Raccordement du moteur
5
l
303 EDKVF9333V DE/EN/FR 7.1
Caractéristiques du raccordement pour la surveillance de la température moteur :
Bornes T1/T2
Raccordement l Thermistor PTC
– Thermistor PTC avec seuil de déclenchement défini (selon DIN 44081 et
DIN 44082)
l Contact thermique à ouverture
– Contact thermique en tant que contact à ouverture
Seuil de déclenchement l Fixe (en fonction de la sonde PTC/du contact thermique)
l PTC : R J

> 1600 W
l Configurable comme avertissement ou erreur (TRIP)
Remarques l Par le réglage Lenze, la surveillance n’est pas activée.
l Si vous n’utilisez pas de moteur Lenze, nous vous recommandons de choisir un
thermistor PTC jusqu’à 150 °C.
T1
T2
PE U V W
2
3
4
M4 x 12: 2.5 Nm (22.1 lb-in)
M5 x 12: 3 Nm (26.5 lb-in)
U, V, W,
PE
M10
30 Nm
264 lb-in
1
0
T1
T2 2.5 Nm
22.1 lb-in
5
}
+ PE
9300std032

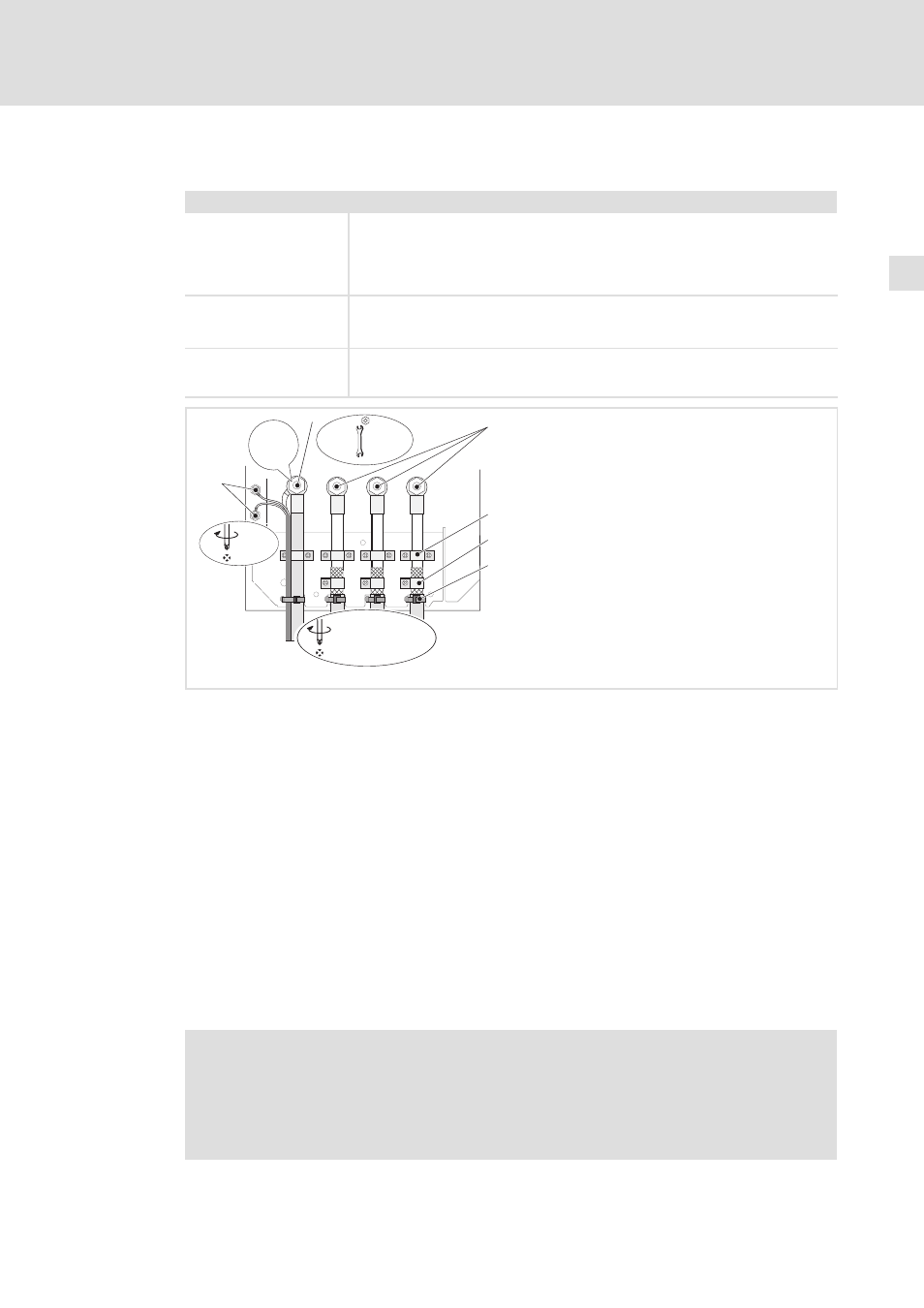

Fig.5−22 Raccordement du moteur avec thermistor PTC ou contact thermique à ouverture
0 Boulon fileté PE
Raccordement pour câble PE avec cosse à oeillet
1 U, V, W
Raccordement pour câble moteur
Respecter l’ordre des phases. Tenir compte de la longueur maximale du câble moteur.
Section de câble maximale : 240 mm
2 avec cosse à oeillet
2 Colliers de câble pour dispositif de décharge de traction du câble moteur
Fixer les colliers de câble à l’ade de vis M4 × 12 mm
3 Collier de blindage
Poser le blindage du câble moteur sur la tôle de blindage (surface de contact importante) et le
fixer à l’aide de colliers de raccordement et de vis M5 × 12 mm.
4 Serre−câbles pour dispositif supplémentaire de décharge de traction du câble moteur
5 T1, T2 pour surveillance de la température moteur
Raccordement pour câble du thermistor PTC ou du contact thermique à ouverture
Relier le blindage au boulon fileté PE par une surface importante.
Moteur avec sonde thermique KTY
)
Remarque importante !
ƒ Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
