Installation électrique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Raccordement du moteur
5
l
285 EDKVF9333V DE/EN/FR 7.1
5.5.5 Raccordement du moteur
)
Remarque importante !
ƒ Une protection par fusibles du câble moteur n’est pas nécessaire.
ƒ Le variateur de vitesse possède 2 raccordements pour la surveillance de la
température moteur :
– les bornes T1, T2 pour le branchement d’un thermistor PTC ou d’un
contact thermique à ouverture ;
– les broches X8/5 et X8/8 de l’entrée codeur incrémental (X8) pour le
branchement d’une sonde thermique KTY.
Montage de la tôle de blindage
(
Stop !
Ne pas utiliser de colliers de fixation comme support de charge.
PE
T1
T2
U V W
a
3.4 Nm
30 lb-in
a
0
9300vec131

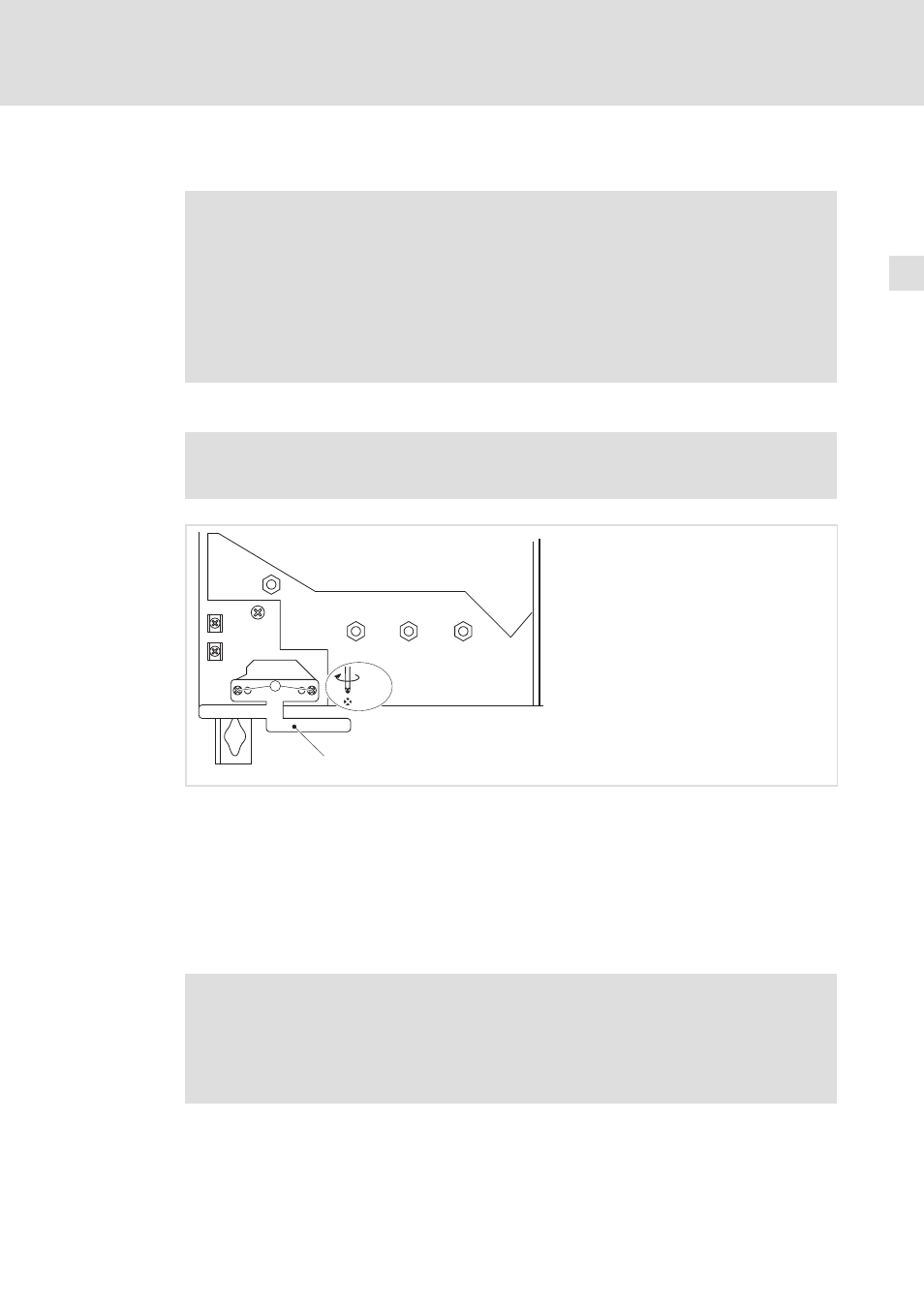

Fig.5−10 Montage de la tôle de blindage pour les variateurs de vitesse 15 ... 30 kW
0 Fixer la tôle de blindage à l’aide de deux vis autotaraudeuses Ж 4 Ч 14 mm (a).
Moteur avec thermistor PTC ou contact thermique à ouverture
Ne raccorder les bornes T1, T2 que si le moteur est équipé d’un thermistor PTC ou d’un
contact thermique à ouverture.
ƒ Un câble "ouvert" exerce le même effet qu’une antenne et peut provoquer des
dysfonctionnements au niveau du variateur de vitesse.
{
Danger !
ƒ Alle Steuerklemmen sind nach dem Anschluss eines Kaltleiters (PTC) oder
eines Thermokontakts nur noch basisisoliert (einfache Trennstrecke).
ƒ Berührsicherheit bei defekter Trennstrecke ist nur durch externe
Maßnahmen gewährleistet, z. B. doppelte Isolierung.
